3 Punktlagerung -> Lagerschalen

#1 Beitrag von the_muck » 2019-04-04 20:39:19

Doofe Frage aber... wo bekommt man denn diese geteilten Lagerschalen? Ich denke mal das sind anschweiß Komponenten :blush:
userpix/300_Hilfsrahmen_171_1.jpg

Grüße Malte

Pitmaster
Kampfschrauber
Beiträge: 577
Registriert: 2016-10-18 8:23:40
Wohnort: Westerwald

Re: 3 Punktlagerung -> Lagerschalen

#2 Beitrag von Pitmaster » 2019-04-04 21:01:31

Hallo Malte,

das sind Mercedes Teile die beim Unimog Verwendung finden. Gab mal nen Tröt mit Teilenummern. Finde ich auf die schnelle aber nicht.

Suche mal nach Rautenlagerung, da findest Du was.

Guido
Meine Vermutung wurde bestätigt, dass ein Auto mit zwei angetriebenen Rädern nur eine Notlösung ist. Walter Röhrl

the_muck
infiziert
Beiträge: 69
Registriert: 2019-03-16 16:41:12

Re: 3 Punktlagerung -> Lagerschalen

#3 Beitrag von the_muck » 2019-04-04 21:38:21

viewtopic.php?p=642391#p642391

Lagerschale (nicht Lackiert zum anschweißen) A425 616 70 20
Gummi Buchsen A435 616 72 20
Lagerschale (Lackiert) A425 616 70 20

Danke :spiel:

Pitmaster
Kampfschrauber
Beiträge: 577
Registriert: 2016-10-18 8:23:40
Wohnort: Westerwald

Re: 3 Punktlagerung -> Lagerschalen

#4 Beitrag von Pitmaster » 2019-04-04 23:49:05

Ja, das sind sie:rock:

Guido
Meine Vermutung wurde bestätigt, dass ein Auto mit zwei angetriebenen Rädern nur eine Notlösung ist. Walter Röhrl

Benutzeravatar
Weickenm
süchtig
Beiträge: 851
Registriert: 2014-09-29 23:16:17
Wohnort: Gaggenau, Weingarten

Re: 3 Punktlagerung -> Lagerschalen

#5 Beitrag von Weickenm » 2019-04-05 17:43:34

Servus,

Wer sich der Sache ein wenig näher bringen möchte, dem sei die ARL des 4023 ans Herz ♥ gelegt.

Beste Grüße
Florian
I'm the reason my guardian angel drinks

The Human mind is our fundamental Ressource (J.F.K)

Benutzeravatar
askari01
LKW-Fotografierer
Beiträge: 146
Registriert: 2016-10-03 15:16:17
Wohnort: Schleswig
Kontaktdaten:

Re: 3 Punktlagerung -> Lagerschalen

#6 Beitrag von askari01 » 2019-04-05 19:21:19

Hallo,

diese Lagerschalen aus Rohr und einer Zwischenlage aus Gummi sehen nach Eigenbau aus. Finde ich gut gelöst.
VG Uwe

the_muck
infiziert
Beiträge: 69
Registriert: 2019-03-16 16:41:12

Re: 3 Punktlagerung -> Lagerschalen

#7 Beitrag von the_muck » 2019-08-11 8:15:02

Ich war beim Freundlichen MB Partner... der Wumps kommt auf fast 500€ für 4x Gummi Buchsen und 4x laschen.

the_muck
infiziert
Beiträge: 69
Registriert: 2019-03-16 16:41:12

Re: 3 Punktlagerung -> Lagerschalen

#8 Beitrag von the_muck » 2019-08-27 10:22:46

Servus,
im Nachbar Forum ist eine Lagerung die mit meinen Ideen sehr korrespondiert, ist auch nichts neues eigentlich.

https://steyrforum.de/index.php/forum/1 ... ad?start=0

oder im Forum nach "qtreiber" suchen.

Die Frage ist gerade, da meine Schalen noch nicht da sind... wie groß sollte der Radius sein an dem die Schalen geschweißt werden, und welchen Abstand können die "Laschen" zueinender haben? Der Rohruchmesser wäre zu dem auch noch interessant. Vielleicht hat da ja einer Infos und oder Bilder mit mehr Details.

Benutzeravatar
Bad Metall
süchtig
Beiträge: 754
Registriert: 2009-09-24 21:28:19
Wohnort: Mainburg

Re: 3 Punktlagerung -> Lagerschalen

#9 Beitrag von Bad Metall » 2019-08-28 9:43:17

Den wirst Du nicht mehr finden...
Lg Bernd

the_muck
infiziert
Beiträge: 69
Registriert: 2019-03-16 16:41:12

Re: 3 Punktlagerung -> Lagerschalen

#10 Beitrag von the_muck » 2019-08-28 12:30:26

Verstehe ich nicht ganz... nun ja die Fragen waren alle mal da :D.

viewtopic.php?t=45567

Bleibt noch ungeklärt ob die hier erwähnten schalen 90er oder 100er sind. Und wie groß der Radius zum Anschweißen sein sollte.

MiBaTec
Schrauber
Beiträge: 301
Registriert: 2014-01-30 18:20:31
Wohnort: Chiemgau

Re: 3 Punktlagerung -> Lagerschalen

#11 Beitrag von MiBaTec » 2019-08-28 13:38:09

@muck

Die Firma existiert nicht mehr.

LG Michael

the_muck
infiziert
Beiträge: 69
Registriert: 2019-03-16 16:41:12

Re: 3 Punktlagerung -> Lagerschalen

#12 Beitrag von the_muck » 2019-08-28 14:27:52

Jou das habe ich mitbekommen...

Es gibt aber noch andere die diese Variante umgesetzt haben ;)

http://atlas4x4.de/wp-content/uploads/2 ... las4x4.pdf (Seite 4)

R65 ist aber wohl die Lagerschale innen, wenn die 5mm Dick ist hätte ich nen 70er Radius. Ich warte nun aber einfach mal ab bis die Teile da sind... :angel:

Benutzeravatar
Pirx
Säule des Forums
Beiträge: 11596
Registriert: 2006-10-04 20:03:38
Wohnort: Raum Stuttgart
Kontaktdaten:

Re: 3 Punktlagerung -> Lagerschalen

#13 Beitrag von Pirx » 2019-08-28 15:49:29

the_muck hat geschrieben:
2019-04-04 21:38:21
viewtopic.php?p=642391#p642391

Lagerschale (nicht Lackiert zum anschweißen) A425 616 70 20
Gummi Buchsen A435 616 72 20
Lagerschale (Lackiert) A425 616 70 20

Danke :spiel:
Für Rohrdurchmesser 100 mm.
Außendurchmesser (ohne Sicke) 150 mm.

Pirx
Der mit der Zweigangachse: 15 Vorwärtsgänge, 3 Rückwärtsgänge, Split, Schnellgang, Differentialsperre
---
"Immer bedenken: Hilfe ist keine Einbahnstrasse, Geholfen-Werden ist kein Recht und es liegt an jedem selbst, inwieweit er sich hier in der Gemeinschaft (die im Extremfall so einiges gemeinsam schafft) involviert und einbringt."
Ein Unimog-Fahrer.

the_muck
infiziert
Beiträge: 69
Registriert: 2019-03-16 16:41:12

Re: 3 Punktlagerung -> Lagerschalen

#14 Beitrag von the_muck » 2019-08-28 16:29:57

Perfekt Danke...

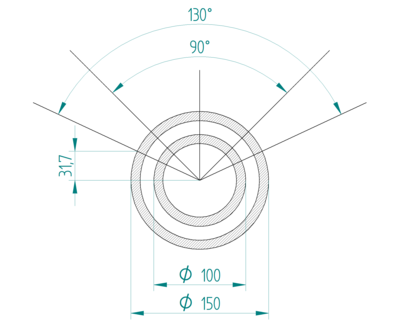

Geht ein 130° Winkel wie im Anhang :unwuerdig:

Grüße Malte
Dateianhänge

Benutzeravatar
Pirx
Säule des Forums
Beiträge: 11596
Registriert: 2006-10-04 20:03:38
Wohnort: Raum Stuttgart
Kontaktdaten:

Re: 3 Punktlagerung -> Lagerschalen

#15 Beitrag von Pirx » 2019-08-28 17:39:56

the_muck hat geschrieben:
2019-08-28 16:29:57
Geht ein 130° Winkel wie im Anhang :unwuerdig:
Ein Blick in die schon öfter erwähnten Aufbaurichtlinien zeigt den von Daimler vorgeschlagenen Winkel:


Sieht mir nach 90° aus ...

Pirx
Der mit der Zweigangachse: 15 Vorwärtsgänge, 3 Rückwärtsgänge, Split, Schnellgang, Differentialsperre
---
"Immer bedenken: Hilfe ist keine Einbahnstrasse, Geholfen-Werden ist kein Recht und es liegt an jedem selbst, inwieweit er sich hier in der Gemeinschaft (die im Extremfall so einiges gemeinsam schafft) involviert und einbringt."
Ein Unimog-Fahrer.

the_muck
infiziert
Beiträge: 69
Registriert: 2019-03-16 16:41:12

Re: 3 Punktlagerung -> Lagerschalen

#16 Beitrag von the_muck » 2019-08-28 22:51:23

Super!!! besten Danke... hätte man auch Drauf kommen können da mal zu schauen :blush:

Leider bietet MB ja keine weiteren Zahlen und die Zeichnung ist verzerrt in der ABR :D

Quelle:
http://uni-mog.eu/wp-content/uploads/20 ... n_2003.pdf

Ich hoffe man kann es auf der Zeichnung erkennen ;), ein Hoch auf digitale Messwerkzeuge. Die für mich mal recht Interessanten Zahlen, vielleicht brauch den Wumps noch mal jemand.

Grüße Malte
Dateianhänge

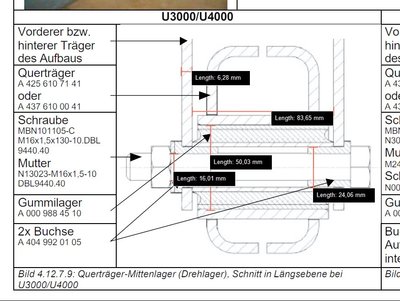

unimog Silent Buchse.JPG

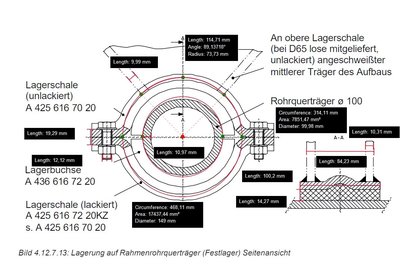

unimog Lagerschalen.JPG
