Abschleppstange selber bauen, Kurzhauber

#1 Beitrag von JRHeld » 2016-06-28 19:18:39

Moin zusammen,
Ich habe hier noch 2 Anhängerzugösen liegen welche ich mit einem geeigneten Rohr zu einer Abschleppstange zu verschmelzen gedenke.

Ich hab im Hofmeister & Meincke katalog welche gefunden. Dort gibt es längen angaben 2250mm, 2100mm.
Es ist nun leider für mich nicht ersichtlich ob dieses maß von Zugaugenmitte bis Zugaugenmitte, oder über alles geht...

Weiß dies jemand, oder kann mal die Abschleppstange welche unter der Stoßstange von nem Kurzhauber oder auch anderswo quer unterm Fahrzeug hängt vermessen?

Ich wäre dankbar für ein Maß, idealer weise von Augenmitte zu Augenmitte, da dann eine angebrachte Halterung auch für eine andere Abschleppstange passen würde als die Selbstgebaute...

Gruß
Jakob
Ich bin krank,
ich hab die Schrauberitis...
Endet mit 24 Vorwärts- und 4 Rückwärtsgängen ;+)

Benutzeravatar
TobiasXY
Forumsgeist
Beiträge: 5245
Registriert: 2012-01-30 0:22:40
Wohnort: Bawü

Re: Abschleppstange selber bauen, Kurzhauber

#2 Beitrag von TobiasXY » 2016-06-28 22:48:30

Bei mir passt perfekt die 2m Stange hin. Aber maximal die 2,15m Stange (unter die Stosstange)

roter brummer
süchtig
Beiträge: 632
Registriert: 2013-06-11 21:02:14

Re: Abschleppstange selber bauen, Kurzhauber

#3 Beitrag von roter brummer » 2016-06-29 11:07:20

Hi,
Die Bemaßung macht eigentlich nur über das Augenmaß Sinn, aber verlassen würde ich mich nicht darauf..es muss ja nicht immer alles Sinn ergeben.
Hast du schon mal überlegt, einfach eine Vorrichtung zu bauen, die die Stange nur auf einer Seite axial festsetzt? Auf der anderen Seite könnte sie ja nur eingelegt oder eingeschoben werden.
Gruß
Daniel

Benutzeravatar
JRHeld
abgefahren
Beiträge: 2135
Registriert: 2006-10-08 13:58:22
Wohnort: meiner oder der vom Daimler?

Re: Abschleppstange selber bauen, Kurzhauber

#4 Beitrag von JRHeld » 2016-06-29 11:38:39

Moin,
Ja, nicht dumm :idee:

Dennoch wäre das originalmaß schon interessant!

Gruß
Jakob
Ich bin krank,
ich hab die Schrauberitis...
Endet mit 24 Vorwärts- und 4 Rückwärtsgängen ;+)

Benutzeravatar
JRHeld
abgefahren
Beiträge: 2135
Registriert: 2006-10-08 13:58:22
Wohnort: meiner oder der vom Daimler?

Re: Abschleppstange selber bauen, Kurzhauber

#5 Beitrag von JRHeld » 2016-06-29 22:29:29

Moin,
Kann mir jemand sagen wie dick so ne Abschleppstange ist?
60er (2") rohr ist verfügbar
Ansich hätt ich gerne 70er rohr verwendet, die beschaffung gestaltet sich aber schwierig.
Gruß
Jakob
Ich bin krank,
ich hab die Schrauberitis...
Endet mit 24 Vorwärts- und 4 Rückwärtsgängen ;+)

Benutzeravatar
Pirx
Säule des Forums
Beiträge: 12344
Registriert: 2006-10-04 20:03:38
Wohnort: Raum Stuttgart
Kontaktdaten:

Re: Abschleppstange selber bauen, Kurzhauber

#6 Beitrag von Pirx » 2016-06-29 22:39:58

Jakob,

mal ehrlich: lohnt sich der Selbstbau denn? Eine Abschleppstange kostet doch nicht so viel?

Pirx
Der mit der Zweigangachse: 15 Vorwärtsgänge, 3 Rückwärtsgänge, Split, Schnellgang, Differentialsperre
---
"Immer bedenken: Hilfe ist keine Einbahnstrasse, Geholfen-Werden ist kein Recht und es liegt an jedem selbst, inwieweit er sich hier in der Gemeinschaft (die im Extremfall so einiges gemeinsam schafft) involviert und einbringt."
Ein Unimog-Fahrer.

Benutzeravatar
JRHeld
abgefahren
Beiträge: 2135
Registriert: 2006-10-08 13:58:22
Wohnort: meiner oder der vom Daimler?

Re: Abschleppstange selber bauen, Kurzhauber

#7 Beitrag von JRHeld » 2016-06-30 9:33:56

Moin Pirx,
mag sein,
ich hatte mich mal erkundigt, da sollte die Stange was bei 300€ kosten.
Ich hab die Zugaugen halt rumliegen, das Auto um andere Baustellen zu beharken gerade eh nicht im Zugriff, also warum nicht. 2m rohr sind für unter 50€ zu haben, dazu einen nachmittag in der "Schlosserei", und feddich ist das Ding.
Gruß
Jakob
Ich bin krank,
ich hab die Schrauberitis...
Endet mit 24 Vorwärts- und 4 Rückwärtsgängen ;+)

Benutzeravatar
Pirx
Säule des Forums
Beiträge: 12344
Registriert: 2006-10-04 20:03:38
Wohnort: Raum Stuttgart
Kontaktdaten:

Re: Abschleppstange selber bauen, Kurzhauber

#8 Beitrag von Pirx » 2016-06-30 12:38:29

Meine letzte Abschleppstange habe ich in sehr gutem Zustand von einem Forumsmitglied für irgendwas zwischen 30,- und 40,- EUR gekauft.

Dafür brutzle ich mir nicht selbst was zusammen.

Pirx
Der mit der Zweigangachse: 15 Vorwärtsgänge, 3 Rückwärtsgänge, Split, Schnellgang, Differentialsperre
---
"Immer bedenken: Hilfe ist keine Einbahnstrasse, Geholfen-Werden ist kein Recht und es liegt an jedem selbst, inwieweit er sich hier in der Gemeinschaft (die im Extremfall so einiges gemeinsam schafft) involviert und einbringt."
Ein Unimog-Fahrer.

Benutzeravatar
MalteC
infiziert
Beiträge: 79
Registriert: 2009-02-09 22:28:34
Wohnort: Melchiorshausen
Kontaktdaten:

Re: Abschleppstange selber bauen, Kurzhauber

#9 Beitrag von MalteC » 2016-06-30 18:19:51

Moin,

die Ursprüngliche Frage war ja, wie lang die Abschleppstange bei dem Rundhauber ist ( wenn es "denn" gibt... ).
Bei mir sind es 190cm zwischen den Mittelpunkten der Ösen.

Die Frage nach dem Durchmesser der Stange hatte ich übersehen, kann ich bei Bedarf morgen nachliefern.

Malte

Benutzeravatar
benztreiber
abgefahren
Beiträge: 1044
Registriert: 2012-05-21 17:47:29
Wohnort: rendsburg

Re: Abschleppstange selber bauen, Kurzhauber

#10 Beitrag von benztreiber » 2016-06-30 18:51:14

https://www.ebay-kleinanzeigen.de/s-anz ... 4-276-5420

warum lange frickeln....?such dir eine aus

Benutzeravatar
joe`s mercur
süchtig
Beiträge: 923
Registriert: 2006-11-28 10:16:42
Wohnort: Niedersachsen

Re: Abschleppstange selber bauen, Kurzhauber

#11 Beitrag von joe`s mercur » 2016-06-30 20:16:01

benztreiber hat geschrieben:https://www.ebay-kleinanzeigen.de/s-anz ... 4-276-5420

warum lange frickeln....?such dir eine aus
Weil Nato-Öse.

Gruss
Thomas
Take Off Homeländer

Benutzeravatar
steffUK
Schrauber
Beiträge: 357
Registriert: 2014-08-25 16:57:04
Wohnort: UK

Re: Abschleppstange selber bauen, Kurzhauber

#12 Beitrag von steffUK » 2016-06-30 20:51:04

Unsere Stange ist etwas laenger(ca. 240cm, dient aber dafuer auch als hinterer Unterfahrschutz :D

Gruss von der Insel
Stefan
_____________________________
whatever!
www.lola-truck.com

Benutzeravatar
JRHeld
abgefahren
Beiträge: 2135
Registriert: 2006-10-08 13:58:22
Wohnort: meiner oder der vom Daimler?

Re: Abschleppstange selber bauen, Kurzhauber

#13 Beitrag von JRHeld » 2016-07-01 11:27:28

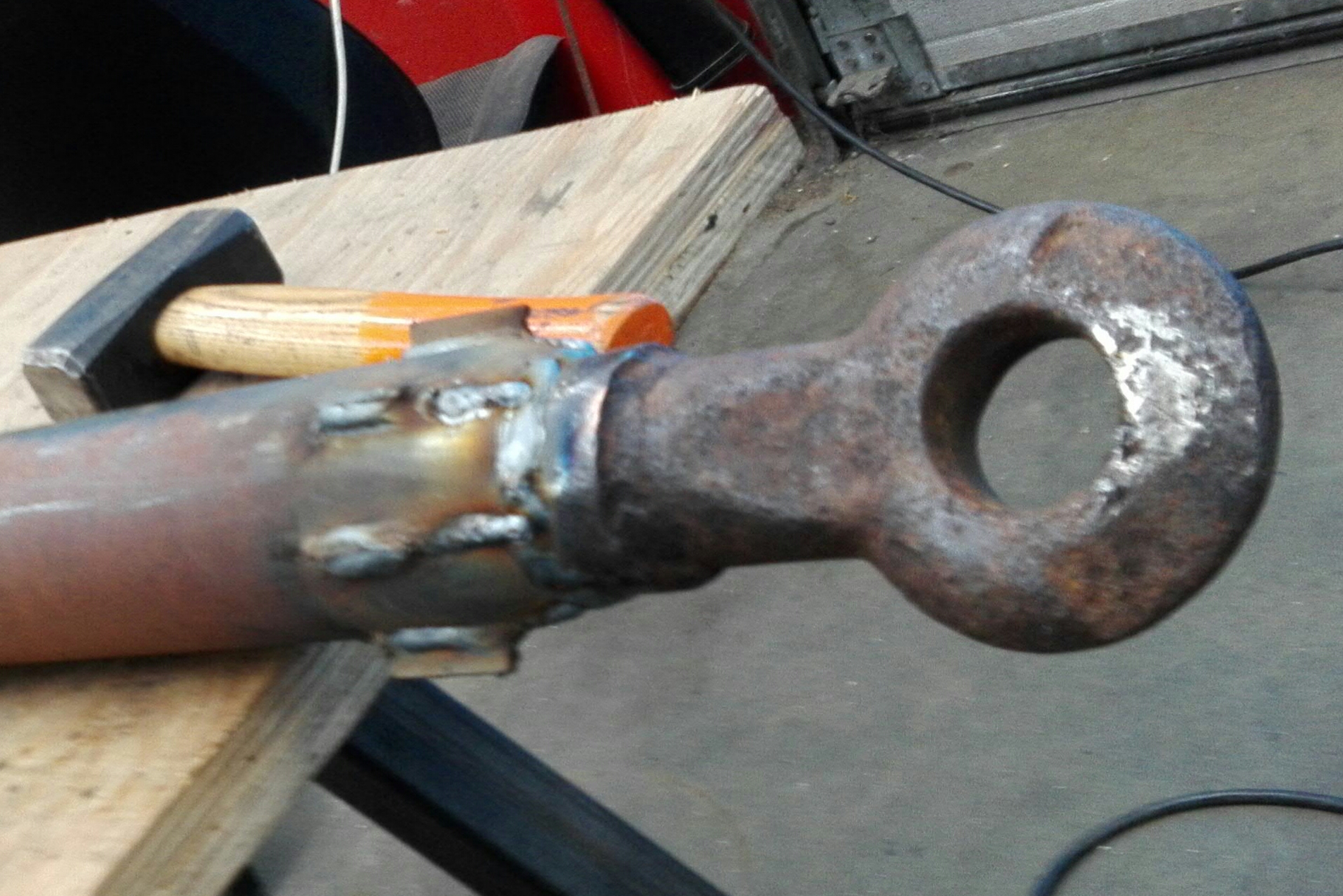

Ein halber Nachmittag in der Schlosserei, und ein Ende ist feddich.

Jakob
Dateianhänge
Ich bin krank,
ich hab die Schrauberitis...
Endet mit 24 Vorwärts- und 4 Rückwärtsgängen ;+)

dibbelinch
abgefahren
Beiträge: 1255
Registriert: 2014-01-10 18:53:05

Re: Abschleppstange selber bauen, Kurzhauber

#14 Beitrag von dibbelinch » 2016-07-01 12:32:48

Pirx hat geschrieben:Meine letzte Abschleppstange habe ich in sehr gutem Zustand von einem Forumsmitglied für irgendwas zwischen 30,- und 40,- EUR gekauft.

Dafür brutzle ich mir nicht selbst was zusammen.

Pirx
Tja, so ein Angebot suche ich auch noch, finde aber nur die in der Bucht für dreistellige Beträge :(
Oh Lord
please help me
to keep my big mouth shut
till I know
what I am talking about

"Weltanschauungen" stammen gemeinhin von Leuten die sich die Welt nie wirklich angeschaut haben.

Benutzeravatar
Wombi
Forumsgeist
Beiträge: 6742
Registriert: 2006-10-03 19:57:10
Wohnort: südl. München /// z.Z. Amazonas/Brasilien
Kontaktdaten:

Re: Abschleppstange selber bauen, Kurzhauber

#15 Beitrag von Wombi » 2016-07-01 22:40:19

Dann machst Du einen Besuch beim Winkler und erstehst eine 2,40 m/24to. Stange für gerade jetzt mal 100 €

Meine hat vor Jahren 76,- € gekostet.

An einer 2 m Stange zu hängen ist ein wirklich sportliches Gefühl.

Gruß aus dem heißen Nevada

Wombi
Es ist an der Zeit, die Reste der Welt zu entdecken........

15.4.2013, ab da werden wir uns für seeeehr lange Zeit nicht mehr sehen :-))))

Der Urlaub ohne Stress hat begonnen :-))) www.wombi-on-tour.de

Benutzeravatar
Ingenieur
Allrad-Philosoph
Beiträge: 3779
Registriert: 2006-10-04 4:46:31
Wohnort: Bei Hannover

Re: Abschleppstange selber bauen, Kurzhauber

#16 Beitrag von Ingenieur » 2016-07-02 0:27:28

Hallo,

mittlerweile gibt es ganz billige Dinger:

Ein zwei oder drei Zoll Rohr,
an beiden Enden platt gekloppt,
und ein 40 mm Loch hineingestanzt.

Materialkosten: 10,- EUR
Fertigungskosten: 10,- EUR
Transport: 10,- EUR
Gewinn beim Handel: 20,- EUR

Macht in der Summe: 50,- EUR


...
Offizielles Mitglied der Jupiterhilfe e.V.i.G & VEFK bis 110 kV

amdigo
Kampfschrauber
Beiträge: 570
Registriert: 2012-12-26 15:09:47

Re: Abschleppstange selber bauen, Kurzhauber

#17 Beitrag von amdigo » 2016-07-02 20:11:33

Hallo,

ich habe für meine Abschleppstange 100 Euro und drei Kästen Bier gelöhnt....
Gut, es hingen noch 2 Vorlegekeile, ein Ladegerät 6 - 24 Volt, ein Amboss, diverse Reibahlen und ein Ventilsitzschleifkasten mit drann....

Benutzeravatar
MarkusG
abgefahren
Beiträge: 1058
Registriert: 2006-11-15 21:54:06
Wohnort: Franken
Kontaktdaten:

Re: Abschleppstange selber bauen, Kurzhauber

#18 Beitrag von MarkusG » 2016-07-02 20:46:04

amdigo hat geschrieben:Hallo,

ich habe für meine Abschleppstange 100 Euro und drei Kästen Bier gelöhnt....
Gut, es hingen noch 2 Vorlegekeile, ein Ladegerät 6 - 24 Volt, ein Amboss, diverse Reibahlen und ein Ventilsitzschleifkasten mit drann....
Das macht die Benutzung der Abschleppstange recht umständlich, wenn das Gelump mit dran hängt :lol:
Gruß Markus
Oberfranken/Bayern/Deutschland

amdigo
Kampfschrauber
Beiträge: 570
Registriert: 2012-12-26 15:09:47

Re: Abschleppstange selber bauen, Kurzhauber

#19 Beitrag von amdigo » 2016-07-03 6:20:46

MarkusG hat geschrieben:
amdigo hat geschrieben:Hallo,

ich habe für meine Abschleppstange 100 Euro und drei Kästen Bier gelöhnt....
Gut, es hingen noch 2 Vorlegekeile, ein Ladegerät 6 - 24 Volt, ein Amboss, diverse Reibahlen und ein Ventilsitzschleifkasten mit drann....
Das macht die Benutzung der Abschleppstange recht umständlich, wenn das Gelump mit dran hängt :lol:



Nö, kann man abhängen.......

Benutzeravatar
JoDel
süchtig
Beiträge: 833
Registriert: 2006-10-03 13:20:57
Wohnort: Berlin

Re: Abschleppstange selber bauen, Kurzhauber

#20 Beitrag von JoDel » 2016-07-03 21:44:58

Moin,

wenn man den Bausatz nicht schon daheim liegen hat. ;)

Hier gibt es z.B. von ProLux diese 32t Abschleppstange für 89€ im Versand.

Zum selben Kurs sollte es die aber auch zum mitnehmen bei Winkler, Europart und Konsorten geben...

Gruß

Jonas

Benutzeravatar
JRHeld
abgefahren
Beiträge: 2135
Registriert: 2006-10-08 13:58:22
Wohnort: meiner oder der vom Daimler?

Re: Abschleppstange selber bauen, Kurzhauber

#21 Beitrag von JRHeld » 2016-07-03 22:42:14

Nun gut, mag ja sein, dass es die Dinger ganz billig.zu kaufen gibt, ich bau sie
jetzt trotzdem fertig...
Ich bin krank,
ich hab die Schrauberitis...
Endet mit 24 Vorwärts- und 4 Rückwärtsgängen ;+)

Benutzeravatar
Prickel
abgefahren
Beiträge: 2270
Registriert: 2010-04-04 9:37:00
Wohnort: 45663 Recklinghausen

Re: Abschleppstange selber bauen, Kurzhauber

#22 Beitrag von Prickel » 2016-07-04 6:13:54

Hatte meine auch selbst gebaut, denn es gibt für Abschleppstangen keine Vorschriften die einzuhalten wären.
Tipp: In fast jeder LKW Werkstatt liegen krummgefahrene Anhänger Scheren im Schrottcontainer.
Kabeltrommel und großen Trennjäger selbst mitbringen und etwas Knete in die Kaffeekasse...
Ein passendes Rohr ist auch aufzutreiben.
Nicht zu unterschätzen ist jedoch die Maloche mit Flex oder Schneidbrenner und Schweißgerät.
VG Tom
„He not busy being born is busy dying“
(Bob Dylan)

Success is the ability to go from one failure to another with no loss of enthusiasm
(John im HMVF, historic military vehicle forum)

Benutzeravatar
JRHeld
abgefahren
Beiträge: 2135
Registriert: 2006-10-08 13:58:22
Wohnort: meiner oder der vom Daimler?

Re: Abschleppstange selber bauen, Kurzhauber

#23 Beitrag von JRHeld » 2016-08-21 10:27:50

Moin,

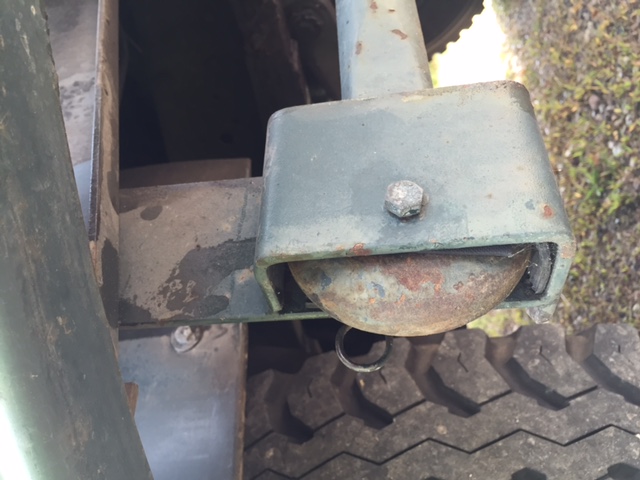

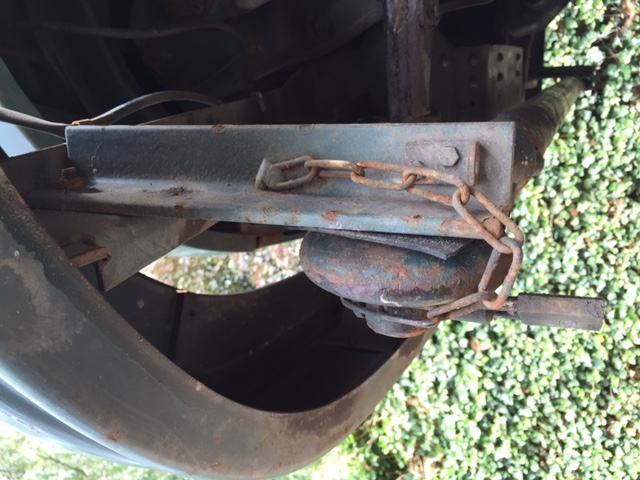

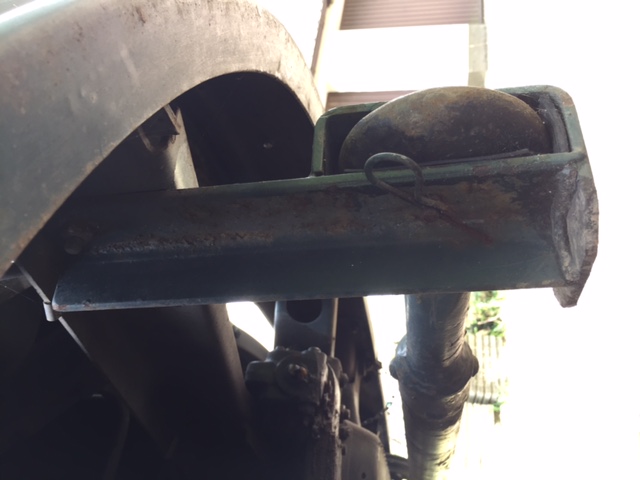

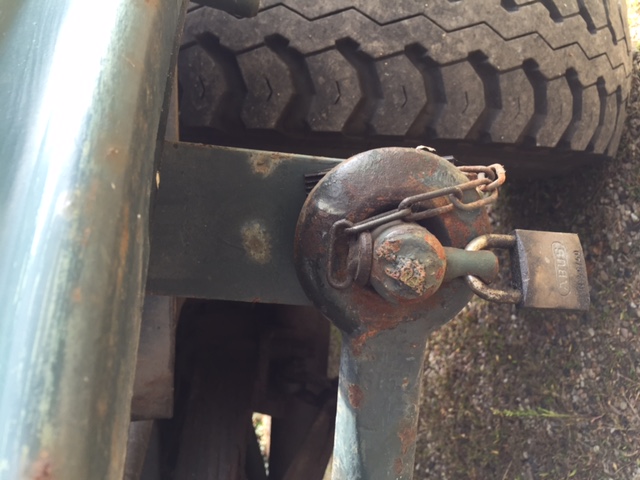

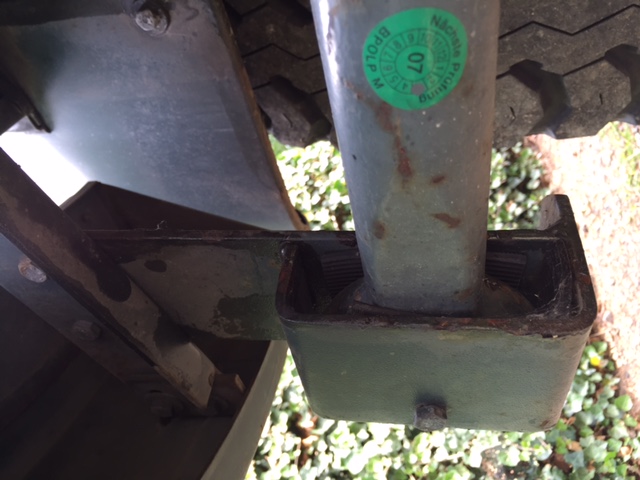

Ich wäre dankbar wenn mal jemand ein paar Bilder von der originalen Aufhängung der Abschleppstange unter der Stoßstange des Kurzhauber Posten könnte.
Gruß
Jakob
Ich bin krank,
ich hab die Schrauberitis...
Endet mit 24 Vorwärts- und 4 Rückwärtsgängen ;+)

Benutzeravatar
Pirx
Säule des Forums
Beiträge: 12344
Registriert: 2006-10-04 20:03:38
Wohnort: Raum Stuttgart
Kontaktdaten:

Re: Abschleppstange selber bauen, Kurzhauber

#24 Beitrag von Pirx » 2016-08-21 11:26:29

Hallo Jakob!

Der LKW mit der originalen Stangenaufnahme ist verkauft und bessere Bilder habe ich leider nicht ...

Hier (bis Sekunde 25) sieht man ein bißchen was von der Befestigung der Abschleppstange:
https://vimeo.com/63172583

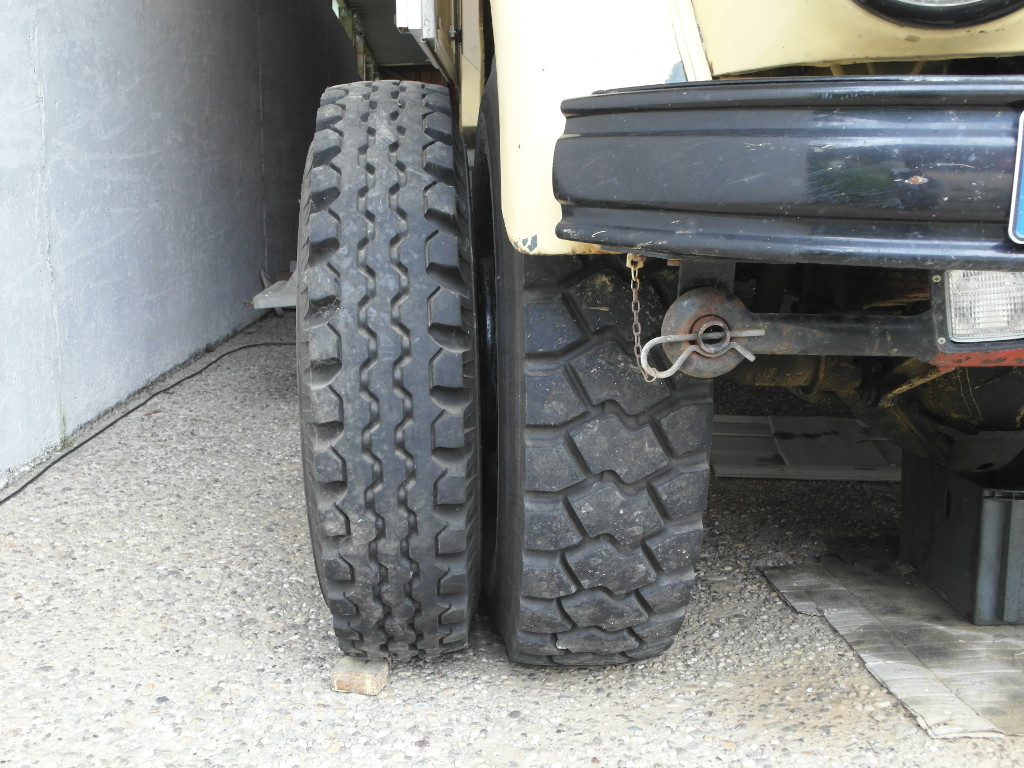

Und hier habe ich noch ein Bild gefunden:
Grundprinzip:
Auf der linken Fahrzeugseite (nicht im Bild) ist aus Flacheisen ein Kasten/Käfig geformt, der an die Unterseite der Stoßstange geschraubt ist. Da wird die eine Öse der Abschleppstange reingesteckt.

Auf der rechten Fahrzeugseite ist an der Unterseite der Stoßstange ein offener Halter angeschraubt. Auf dem Halter sitzt ein Rohrstück. Auf dieses Rohrstück wird die zweite Öse der Abschleppstange aufgesteckt.

Um die Stange am herausfallen nach vorn zu hindern, ist im Originalzustand ein Blech an einem Scharnier befestigt, das nach oben geklappt werden kann und so die Halterung verschließt. Gesichert wird diese Klappe mit einem Vorreiber und einem Vorhängeschloß.

Ich habe diese Klappe aber entfernt, weil nach Wasser- und Schlammdurchfahrten die Vorhängeschlösser (ich habe diverse Qualitäten ausprobiert, auch "seewasserfest") den Dienst quittiert haben. Außerdem war das Scharnier immer dann festgerostet, wenn man ganz schnell an die Stange mußte.

Ich habe nach Entfernen der Klappe einfach ein Loch in das Rohrstück gebohrt und einen Splint durchgesteckt. Der Splint hängt an der Kette des Vorhängeschlosses.

Pirx
Der mit der Zweigangachse: 15 Vorwärtsgänge, 3 Rückwärtsgänge, Split, Schnellgang, Differentialsperre
---
"Immer bedenken: Hilfe ist keine Einbahnstrasse, Geholfen-Werden ist kein Recht und es liegt an jedem selbst, inwieweit er sich hier in der Gemeinschaft (die im Extremfall so einiges gemeinsam schafft) involviert und einbringt."
Ein Unimog-Fahrer.

Mark86
Kampfschreiber
Beiträge: 6510
Registriert: 2014-10-11 14:29:35

Re: Abschleppstange selber bauen, Kurzhauber

#25 Beitrag von Mark86 » 2016-08-21 11:39:01

Ich habe meine Stange auch mit nem Splint gesichert, abgeschlossen habe ich die auch nicht. Ich glaub nicht dass einer ankommt und das Sackschwere Teil klaut... (Die wiegt min. 30kg).

Ich hab die Splintlöcher aber nicht norm Konform weiter aufs Rohr gesetzt, so dass man die Federbügel nicht mit den Fingern, sondern nur mit nem dicken Schraubendreher auf bekommt, und mit nem Hammerschlag wieder drüber. So koennen kleine Kinder damit schonmal keinen Mist machen....
Der Klügere gibt so lange nach bis er der Dümmere ist.

Benutzeravatar
JRHeld
abgefahren
Beiträge: 2135
Registriert: 2006-10-08 13:58:22
Wohnort: meiner oder der vom Daimler?

Re: Abschleppstange selber bauen, Kurzhauber

#26 Beitrag von JRHeld » 2016-08-21 13:10:17

Moin,
danke euch für die Infos!
Ist ja recht simpel gelöst,
und erscheint mir damit sinnvoll zur Nachahmung.

befestigung an der Stoßstange ist auch eine Schlüsselinformation...

Gruß
Jakob

p.s. meine Selbstbaustange wird übrigens am ende ca 15kg wiegen.
Ich bin krank,
ich hab die Schrauberitis...
Endet mit 24 Vorwärts- und 4 Rückwärtsgängen ;+)

Benutzeravatar
MalteC
infiziert
Beiträge: 79
Registriert: 2009-02-09 22:28:34
Wohnort: Melchiorshausen
Kontaktdaten:

Re: Abschleppstange selber bauen, Kurzhauber

#27 Beitrag von MalteC » 2016-08-21 13:16:51

Moin,

das Auto steht gerade so praktisch vor der Tür, daher hier noch fünf frisch geknipste Detailfotos.
Prüfplakette nicht vergessen!

Malte
Dateianhänge
Links Prüfplakette
Links von hinten
Links
Rechts von hinten
Rechts

Benutzeravatar
MalteC
infiziert
Beiträge: 79
Registriert: 2009-02-09 22:28:34
Wohnort: Melchiorshausen
Kontaktdaten:

Re: Abschleppstange selber bauen, Kurzhauber

#28 Beitrag von MalteC » 2016-08-21 13:18:43

Ach ja,

Ich hab' in beide Aufnahmen etwas Feinriefenmatte geklemmt.
Ohne hat das fürchterlich geklappert.

Malte

Benutzeravatar
Frieland
Kampfschrauber
Beiträge: 598
Registriert: 2014-01-17 19:25:38
Wohnort: Münsterland

Re: Abschleppstange selber bauen, Kurzhauber

#29 Beitrag von Frieland » 2016-08-22 8:38:40

Pirx hat geschrieben: Hier (bis Sekunde 25) sieht man ein bißchen was von der Befestigung der Abschleppstange:
https://vimeo.com/63172583

Sehr schönes Video finde ich. Daumen hoch !

PeterWEN
abgefahren
Beiträge: 1088
Registriert: 2010-08-24 21:26:54
Wohnort: 92637

Re: Abschleppstange selber bauen, Kurzhauber

#30 Beitrag von PeterWEN » 2016-08-22 11:07:16

Habedere,

das Video ist wirklich super.

Am Besten sieht man die Abschleppstange in ihrer ganzen "Schönheit" ungefähr bei 8:45.
Vor mir die Bahn, unter mir was fahrbares, nach mir die Sintflut.
Fragt mich nur, ich habe zwar keine Lösung, aber ich bewundere das Problem.
Inzwischen Meister im Verschieben, von der "to do" in die "ach, was soll`s" Liste.

Antworten
