Zeppelin FM2 Maße des Grundrahmens
Verfasst: 2017-05-31 16:50:18
von OliverM
Moin, hat jemand evtl. die genauen Maße des umlaufenden Alurahmens/Profil , an dem die Containerlocks verschweißt sind ?
Gruß
Oliver
Re: Zeppelin FM2 Maße des Grundrahmens
Verfasst: 2017-06-01 7:14:16
von brummiwomo
Die Antwort würde mich auch interessieren.
Insbesondere aber den Abstand der Löcher der Containerlocks.
D.h. wie weit müssen meine Twist-Locks auseinander sein (Mitte Zapfen), wieviel Spiel ist erlaubt... ?
Gruß Carsten
Re: Zeppelin FM2 Maße des Grundrahmens
Verfasst: 2017-06-01 16:21:29
von 8150
Das soll in der technischen Dienstvorschrift zu dem FM 2 Shelter stehen.
Ich wäre auch daran interessiert.
Freundlicher Gruß
Frank
Re: Zeppelin FM2 Maße des Grundrahmens
Verfasst: 2017-06-01 17:19:42
von Panguitch
Ahoi,
es steht hier was zu den Lochabständen:
_Forum_
und hier was zu den einzelnen Sheltertypen:
_KAT_Forum_
Grüße
Roland
Re: Zeppelin FM2 Maße des Grundrahmens
Verfasst: 2017-06-02 5:57:39
von Ulf H
... die Containerecken sond nicht verschweisst, spnder geschraubt und wohl auch geklebt ...
Gruss Ulf
Re: Zeppelin FM2 Maße des Grundrahmens
Verfasst: 2017-06-02 8:56:54
von OliverM
Ulf H hat geschrieben:... die Containerecken sond nicht verschweisst, spnder geschraubt und wohl auch geklebt ...
Gruss Ulf
Die Containerecken , da hast du wohl recht , aber die Aufnahmen dafür sind sehr wohl geschweißt .
Gruß
Oliver
Re: Zeppelin FM2 Maße des Grundrahmens
Verfasst: 2017-06-02 10:58:59
von 1ten
Hallo,
die Ecken sind verschraubt am Konstruktionsrahmen der vollständig umlaufend verschweisst ist. Man kann die Ecken abschrauben und es könnte sein, dass sie auch ein bisschen verklebt sind: ein leichter Schlag mit dem Gummihammer reichte aber bei uns aus.
Der Alu Rahmen ist ca. 60 bis 80mm im Profil, die Träger für die Ecken sind aber deutlich massiver.
Edit:
anbei zwei Fotos eines abgeschraubten Container Locks
die Toleranz für die Twistlocks sind ca. 5mm je Seite und 15mm längst (siehe Anhang)
Grob gemessen sind die Mitten 404 längst und 202 cm auseinander
Gruss, 1ten
PS: Ich spreche von einem Dornier (SHB) Shelter, m.E. sind die konstruktionsweisen vergleichbar und die Ecken identisch
Re: Zeppelin FM2 Maße des Grundrahmens
Verfasst: 2017-06-02 15:20:52
von OliverM

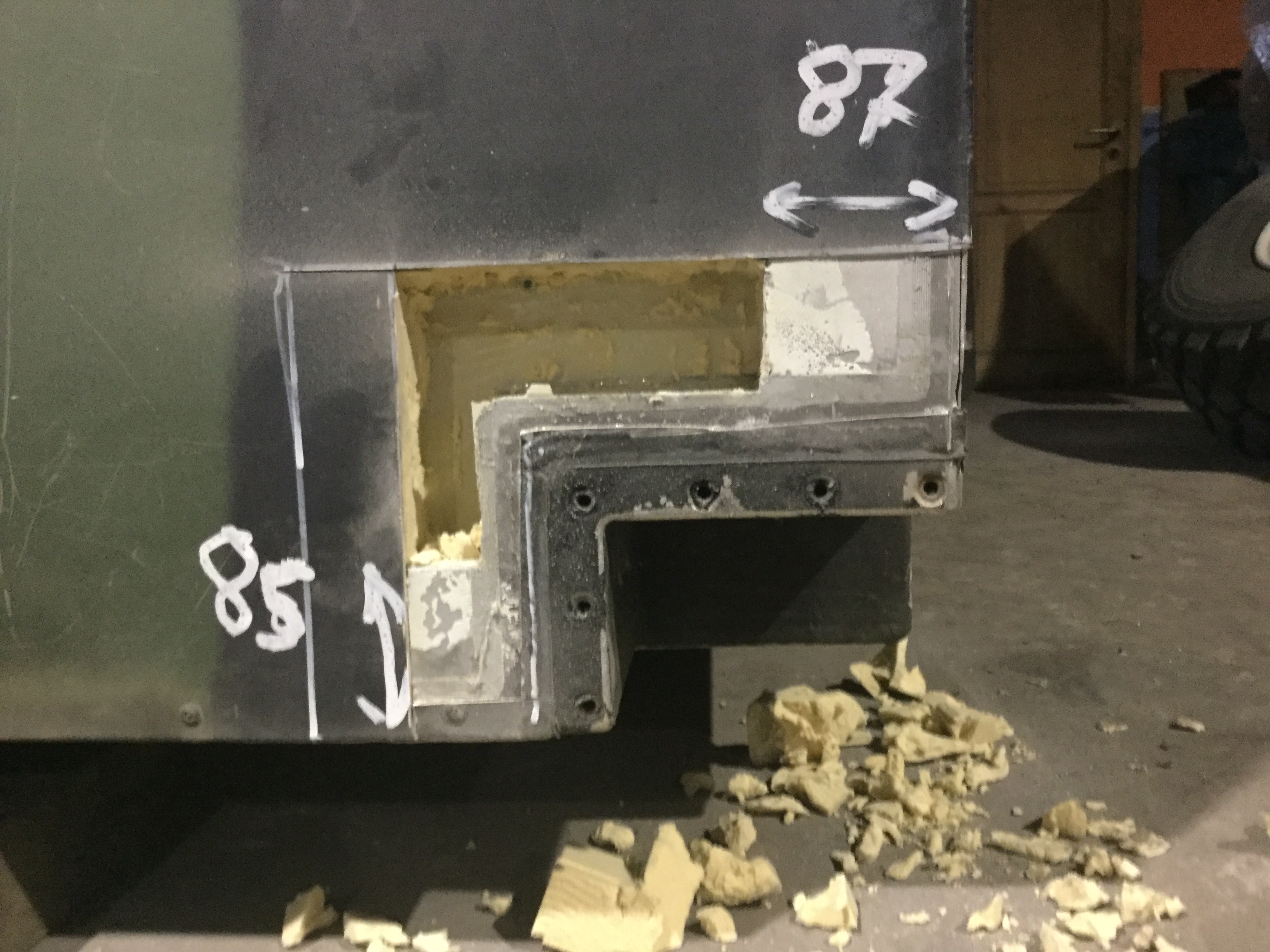

Danke erst einmal für die Antworten. Da die TDV nicht wirklich ergibig war habe ich heite ein wenig "Jungend forscht" betrieben .
Gruß
Oliver
Re: Zeppelin FM2 Maße des Grundrahmens
Verfasst: 2017-06-02 17:05:11
von Unimuck
Bist du bei der Affenhitze auf der Suche nach der "Kälte"-Brücke ?
Re: Zeppelin FM2 Maße des Grundrahmens
Verfasst: 2017-06-02 21:56:52
von OliverM
Moin Hartmut ,
es hilft ja nix . Wenn aus dem Ding ein FM1,5 werden soll muss ich das nach vier Wochen endlich mal angehen . +
Gruß
Oliver
Re: Zeppelin FM2 Maße des Grundrahmens
Verfasst: 2017-06-03 3:03:10
von anselm
Machst du den FM2 jetzt noch niedriger? Kürzer ist er doch schon. Liebe Grüße Anselm Johanna Jim und Maya.
Re: Zeppelin FM2 Maße des Grundrahmens
Verfasst: 2017-06-03 7:25:57
von OliverM
Moin ihr vier ,
ja , der FM2 wird niedriger , und zwar um ganze 20 cm .
Gruß
Oliver
Re: Zeppelin FM2 Maße des Grundrahmens
Verfasst: 2017-06-03 8:42:30
von landwerk
Moin Oli,
warum machst Du das ?
Aufwand/Nutzen
Oli
Re: Zeppelin FM2 Maße des Grundrahmens
Verfasst: 2017-06-03 16:17:14
von OliverM
landwerk hat geschrieben:Moin Oli,
warum machst Du das ?
Oli
Weil ich es kann.
Gruß
Oliver
ernsthaft:
Die Karre soll im Maß von 3,2 mtr. bleiben und volle Stehhöhe brauchen wir im Koffer eh nicht . Die 1,73 mtr. , die übrig bleiben, reichen vollkommen.
Kaufmännisch ist das eh nicht mehr darstellbar, also kommt es auf ein paar Stunden mehr oder weniger auch nicht an.
