Splitklima 12V und 24V

[w3llschmidt]

Muss ich mir nur noch was für innen ausdenken, nachdem hier alle so fleißig vorgearbeitet haben :-)

Finzte den Lüfter innen laut?

[w3llschmidt]

- Aussenlüfter an der Stromversorgung abklemmen
- Zusätzlichen PWM Regler einbauen
- PWM mit Dauerplus (24 oder 12V) während des Betriebes versorgen und Ausgänge an Lüfter
- Fühler am Ausgang vom Kondensator
- Steuerung so einstellen, dass diese als Einschaltschwelle zb 50 Grad hat und darüber die Leistung des Lüfters regelt

Wie „sagt“ man dem PWM Regler, bei über 25 Grad starte bei 20V (bzw Anlaufspannung des Lüfters) und regle linear (?) bis auf 24V bei erreichen von 45 Grad (als Beispiel)?

Garnicht die, Temperatur gibt warsch. den Duty Cycle vor. (https://www.elektronik-kompendium.de/si ... 401111.htm)



Um so heisser als 50 Grad (in unserem Usecase) um so länger der Duty Cycle (Strom an) um so schneller der Lüfter.
Und dass ganze natürlich vice versa. Um so kälter um so langsamer der Lüfter.

Das ist der Plan

[querys]

Muss ich mir nur noch was für innen ausdenken, nachdem hier alle so fleißig vorgearbeitet haben :-)

Finzte den Lüfter innen laut?

Ich nicht Familie schon.
Führte dazu dass die Klima nachts immer aus war.

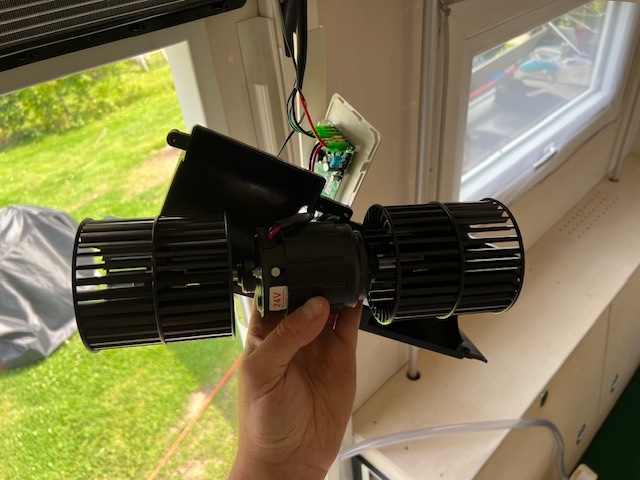

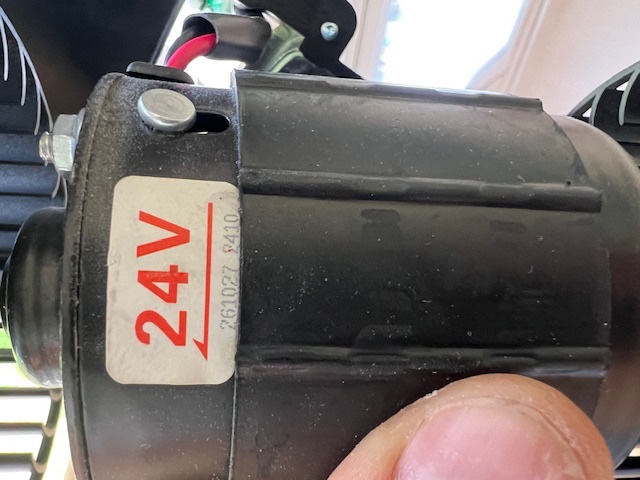

Aber den Innenlüfter kann man nicht einfach ersetzten. Das sieht recht speziell aus

[querys]

- Aussenlüfter an der Stromversorgung abklemmen
- Zusätzlichen PWM Regler einbauen
- PWM mit Dauerplus (24 oder 12V) während des Betriebes versorgen und Ausgänge an Lüfter
- Fühler am Ausgang vom Kondensator
- Steuerung so einstellen, dass diese als Einschaltschwelle zb 50 Grad hat und darüber die Leistung des Lüfters regelt

Wie „sagt“ man dem PWM Regler, bei über 25 Grad starte bei 20V (bzw Anlaufspannung des Lüfters) und regle linear (?) bis auf 24V bei erreichen von 45 Grad (als Beispiel)?

Garnicht die, Temperatur gibt warsch. den Duty Cycle vor. (https://www.elektronik-kompendium.de/si ... 401111.htm)



Um so heisser als 50 Grad (in unserem Usecase) um so länger der Duty Cycle (Strom an) um so schneller der Lüfter.
Und dass ganze natürlich vice versa. Um so kälter um so langsamer der Lüfter.

Das ist der Plan

Ich hätte jetzt die PWM Schaltung zwischen die Lüfter-Stromversorgung geklemmt. Dann hat man den Lüfter auch nur an, wenn die Klimaanlage auch wirklich läuft und nicht wenn die Sonne drauf steht.

[w3llschmidt]

Ich hätte jetzt die PWM Schaltung zwischen die Lüfter-Stromversorgung geklemmt. Dann hat man den Lüfter auch nur an, wenn die Klimaanlage auch wirklich läuft und nicht wenn die Sonne drauf steht.

Ich weiss nicht was da raus kommt? Schaltet die einfach den Lüfter ein, volle Pulle, 100%?

[querys]

Ich hätte jetzt die PWM Schaltung zwischen die Lüfter-Stromversorgung geklemmt. Dann hat man den Lüfter auch nur an, wenn die Klimaanlage auch wirklich läuft und nicht wenn die Sonne drauf steht.

Ich weiss nicht was da raus kommt? Schaltet die einfach den Lüfter ein, volle Pulle, 100%?

Habe mal quick and dirty gemessen.
Gibt 3 Stufen, 0V, 15V und 22V.
Wäre jetzt tatsächlich mein erster versuch, das Teil stumpf dazwischen zu klemmen.

[w3llschmidt]

Habe mal quick and dirty gemessen.
Gibt 3 Stufen, 0V, 15V und 22V.
Wäre jetzt tatsächlich mein erster versuch, das Teil stumpf dazwischen zu klemmen.

Naja, aber dann regelt der Regler nicht. Warum klemmst Du die 24V ... nicht direkt auf den PWM Regler?
