Zeppelin FMII senkrechte Wandstreben?

[yheesher]

Moin in die Runde,

ich bin grade dabei mich mit dem Thema Fenster auseinander zu setzten und würde gerne ziemlich in die Mitte der Seitenwand eines Zeppelin FMII ein 900x500 Fenster reinsetzten.
Gefunden habe ich bisher nur Informationen über die Strebe bei den Trittstufen sowie jeweils 110cm von den Ecken entfernt. Die kann ich auch soweit abklopfen.
Optisch sieht es aber so aus als ob unser Zeppelin FMII exakt in der mitte nochmals eine senkrecht strebe in der Wand hat. Leichte optische Erscheinung bei richtigem Lichteinfall.

Ist dem So?
Oder kann ich da mittig bedenkenlos links und rechts je ein Loch reinsägen?


Vielen Dank für Infos

Viele Grüße
Jo

[anderruh]

Hier wird dier geholfen

viewtopic.php?t=43109


Günter

[Sven_Adv]

Hallo,

bitte beachten das in dem Link häufig der FM1 abgebildet ist.

Bei mir waren im FM2 vorne und hinten in der Seitenwand Streben, ungefähr den Meter von Vorder- bzw Rückwand entfernt. In der Mitte der Seitenwand war keine zusätzliche senkrecht Verstrebung.

Dazu kommt noch die Verstrebung an den Aufstiegsstufen, die habe ich aber für ein Fenster im oberen Bereich durchgesägt. Das war ne blöde Arbeit.

MfG
Sven

[KlausU]

Beim Zeppelin FM II A und B liegen die Riegel wie von dir erwähnt, in der Mitte ist normalerweise kein zusätzlicher Riegel eingebaut.
Schau mal aufs Typenschild welche Ausführung es ist. SHG hat angeblich FM II gebaut die zusätzlich verstärkt sein sollen, habe ich aber noch nie zu Gesicht bekommen.
Innen sind unter den C- Schienen vertikal zusätzliche Bleche zu Verstärkung eingebaut.

[Ulf H]

... Strebe durchsägen macht zwar arbeit, kostet aber ke8ne für einen Womokoffer wesentliche Stabilität ... seit 10 Jahren und 100.000 Reisekm an der Stelle völlig unauffällig ...

Gruss Ulf

[siegerland]

Hier ein Beitrag unsererseits von vor gar nicht langer Zeit:

viewtopic.php?f=16&t=29772&p=765333#p765333

[yheesher]

Moin,

danke für die Vielen Antworten. Also gehe ich mal sehr Wahrscheinlich davon aus, dass dort keine Streben sind.
Und wenn..... Flex ansetzten.

Um die Sache Abzurunden.
Ich habe folgenden Sheltertyp:

- Das ganze war mal ein Funkkoffer:
- Typ: Kabine II FM B
- Version: 5411-12-306-1992
- GräteNr / Baujahr: D 0235-20236-89
- Zeichen Nr.: 10 0000 003
- Auftrag Nr.: W/k31D/F0300/F84

Falls jemand mit dem Kaudawelsch was anfangen kann :-)


Viele Grüße
Jo

[PeterWEN]

Habedere,

- Typ: Kabine II FM B Ist klar
- Version: 5411-12-306-1992 das ist die NATO-Versorgungungsnummer, mit der er in ihrem gesamten Bereich so gekennzeichnet ist)
- GräteNr / Baujahr: D 0235-20236-89 Das Baujahr dürfte 89 sein
- Zeichen Nr.: 10 0000 003 keine Ahnung
- Auftrag Nr.: W/k31D/F0300/F84 Wird wahrscheinlich das Bestell Los sein, unter dem die ganze Serie damals geordert wurde

[siegerland]

Hallo,

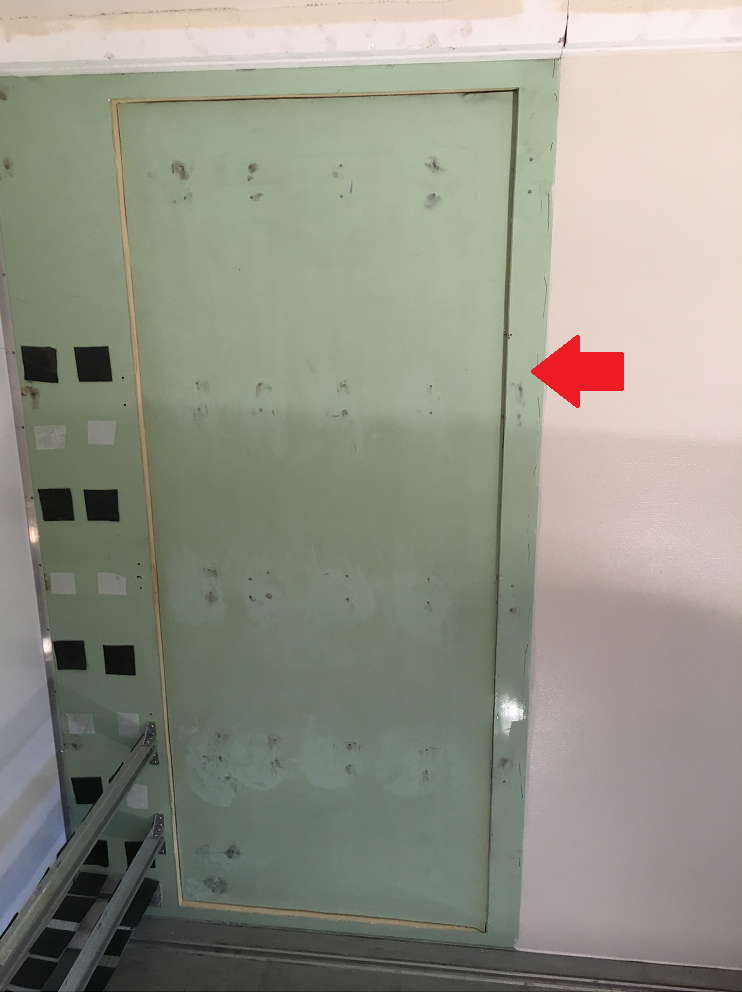

die rechte (von außen betrachtet) vertikale Wandstrebe ist beim Sägen des Türloches zum Vorschein gekommen, maßlich so gewählt, dass dort die Schlossfalle angebracht werden kann.

zur Absicherung des Maßes wurden von innen kleine Sondierungsbohrungen gesetzt

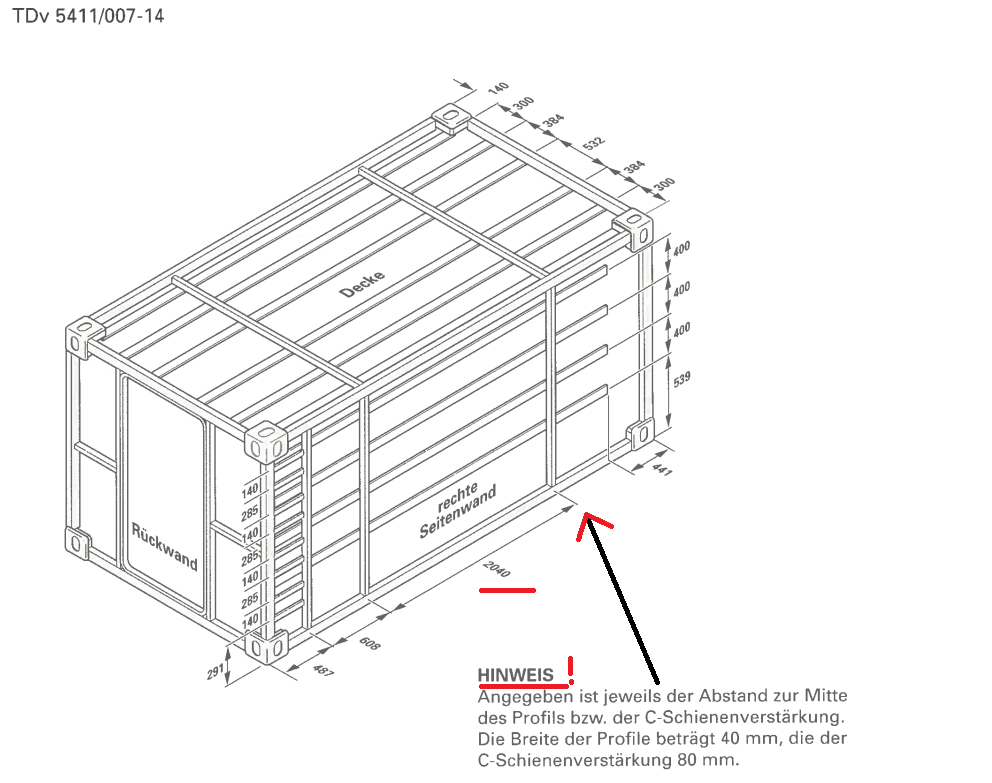

TDv 5411/007-14, Seite 108

beim Draufclicken wird es größer

Stefan

[grijo]

Hier ein Beitrag unsererseits von vor gar nicht langer Zeit:

viewtopic.php?f=16&t=29772&p=765333#p765333

Eine Frage zu dem Bild mit den 107cm.

Ist das von der Aussenkante Shelter ab gemessen?


Joachim

[siegerland]

Hallo Joachim,

der Einbau ist zwar schon eine Weile her, aber ja, nach meiner Erinnerung ist das ab Außenkante Shelterwand gemessen, es deckt sich auch mit der Ausbauzeichnung die wir angefertigt haben. Die Differenz von 25mm erkläre ich mir so:

• außen 1070mm
• ./.60mm Wandstärke
• ./. 25mm aufgenieteter Innenwinkel
• = innen 985 mm

Strebe im rechten Wandaufbau FMii Shelter Zeppelin.PNG (1.78 KiB) 2813 mal betrachtet

Wir hatten mit einem 1mm Bohrer auch Testbohrungen gemacht um die Zeichnungsmaße zu verifizieren.

Gruß

Stefan

[grijo]

Ich will da eine 900mm Stauraumklappe einsetzen, da sollte also genug Platz sein :-)

Danke.
