MK/SK Klimaanlage

#1 Beitrag von brezzi » 2019-06-14 21:37:24

Hat zufällig jemand einen MK oder SK mit originaler Klima und könnte ein paar Fotos posten? Wäre sehr dankbar :unwuerdig:
Mich würde halt interessieren wie der Verdampfer, Kondensator und Kompressor montiert sind.

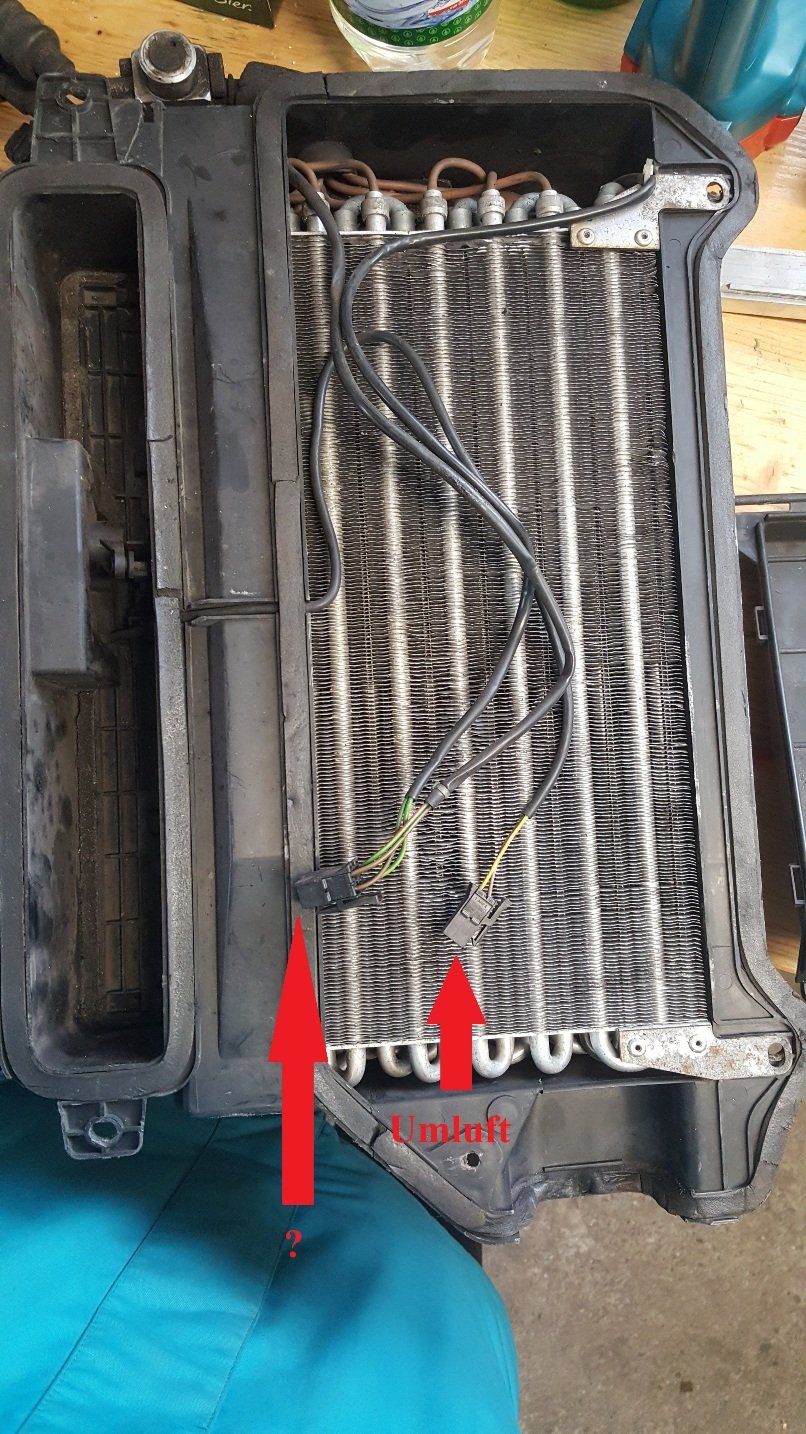

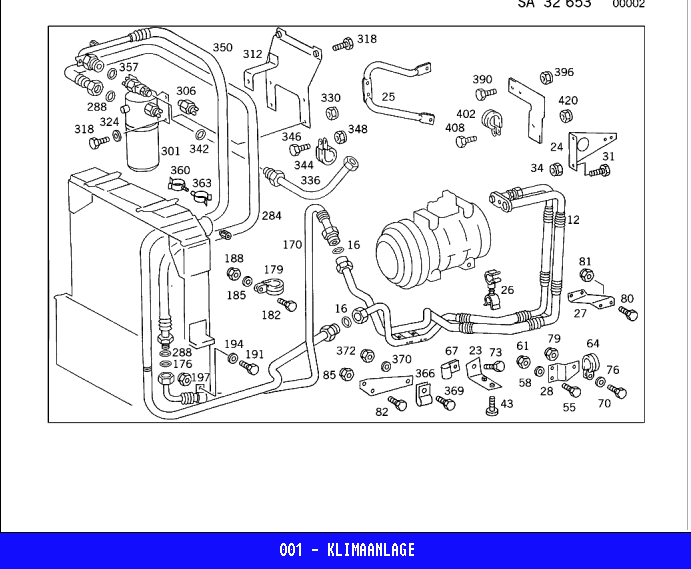

Das hab ich gefunden, leider nicht sehr detailreich
was ich bis jetzt so herausgefunden habe sollten die wesentlichen Teile diese hier sein.

Kondensator 470*609*22
A0005001254 7003898

Verdampfer 348*208*64
A0008305858 7500239

Ventil
A0018305784 7004535

Kompressor
A0002301511

Trockner
A0008301583
Zuletzt geändert von brezzi am 2019-06-17 8:59:17, insgesamt 1-mal geändert.
Gruß Brezzi

Benutzeravatar
XXL
LKW-Fotografierer
Beiträge: 148
Registriert: 2018-05-13 18:39:55
Wohnort: Bonn

Re: MK/SK Klimaanlage

#2 Beitrag von XXL » 2019-06-15 16:18:45

Würde ich auch gerne nachrüsten, ist dass dein Plan ?
Gruß Roland

Benutzeravatar
brezzi
Überholer
Beiträge: 270
Registriert: 2017-06-28 21:24:46

Re: MK/SK Klimaanlage

#3 Beitrag von brezzi » 2019-06-15 21:49:51

Ja, jedoch wird es ohne Detailfotos eher schwer. Da ich im EPC keine genaue Einbau Zeichnung finde.
Gruß Brezzi

Benutzeravatar
Pirx
Säule des Forums
Beiträge: 11594
Registriert: 2006-10-04 20:03:38
Wohnort: Raum Stuttgart
Kontaktdaten:

Re: MK/SK Klimaanlage

#4 Beitrag von Pirx » 2019-06-16 10:38:56

brezzi hat geschrieben:
2019-06-14 21:37:24
Hat zufällig jemand einen MK oder SK mit originaler Klima und könnte ein paar Fotos posten? Wäre sehr dankbar :unwuerdig:
Mich würde halt interessieren wie der Verdampfer, Kondensator und Kompressor montiert sind.

Das hab ich gefunden, leider nicht der detailreich
Hallo brezzi!

Zum Einbau meiner Dachklimaanlage in meinen Kurzhauber habe ich mir bei ebay für 20 Euro die "Reparaturanleitung Klimaanlage Lastkraftwagen für die Baureihen 615 bis 649" zugelegt. Darin ist auch die in das NG-Fahrerhaus integrierte Klimaanlage beschrieben. Leider gibt es dazu aber nur 2 Bilder: Einbauposition des Verdampfers und Bedienungselemente im Armaturenbrett.

Die Text-Beschreibung zu dieser Klimaanlage lautet:
Kältekompressor

Fabrikat York, heavy-duty-Ausführung Elektromagnetkupplung 24 V oder Fabrikat Nippondenso Elektromagnetkupplung 24 V.
Die Kältekompressoren befinden sich vorn am Motor links und werden über Keilriemen angetrieben.

Verdampfer

4 Rohrreihen. Der Verdampfer ist vor dem Heizungswärmetauscher angeordnet.
(dazu Bild)

Kondensator

2 Rohrreihen. Der Kondensator befindet sich vor dem Kühler.
Die Seite könnte ich nächste Woche mal auf den Scanner legen. Aber wie gesagt, es gibt nur das eine Bild des Verdampfers.

Pirx

P.S.: Im EPC/TIS findet man die dazugehörigen Teile wohl nur bei einem NG mit Großraumfahrerhaus. Zumindest steht es so in der Reparaturanleitung.
Der mit der Zweigangachse: 15 Vorwärtsgänge, 3 Rückwärtsgänge, Split, Schnellgang, Differentialsperre
---
"Immer bedenken: Hilfe ist keine Einbahnstrasse, Geholfen-Werden ist kein Recht und es liegt an jedem selbst, inwieweit er sich hier in der Gemeinschaft (die im Extremfall so einiges gemeinsam schafft) involviert und einbringt."
Ein Unimog-Fahrer.

Benutzeravatar
Pirx
Säule des Forums
Beiträge: 11594
Registriert: 2006-10-04 20:03:38
Wohnort: Raum Stuttgart
Kontaktdaten:

Re: MK/SK Klimaanlage

#5 Beitrag von Pirx » 2019-06-16 18:55:31

Habe in der Reparaturanleitung auch noch ein Bild von der Montage des Kompressors am V-Motor gefunden. Das werde ich dann auch einscannen.

Pirx
Der mit der Zweigangachse: 15 Vorwärtsgänge, 3 Rückwärtsgänge, Split, Schnellgang, Differentialsperre
---
"Immer bedenken: Hilfe ist keine Einbahnstrasse, Geholfen-Werden ist kein Recht und es liegt an jedem selbst, inwieweit er sich hier in der Gemeinschaft (die im Extremfall so einiges gemeinsam schafft) involviert und einbringt."
Ein Unimog-Fahrer.

Benutzeravatar
Pirx
Säule des Forums
Beiträge: 11594
Registriert: 2006-10-04 20:03:38
Wohnort: Raum Stuttgart
Kontaktdaten:

Re: MK/SK Klimaanlage

#6 Beitrag von Pirx » 2019-06-16 19:04:41

Das ist die Anleitung:
https://www.ebay.de/itm/202327161549

Pirx
Der mit der Zweigangachse: 15 Vorwärtsgänge, 3 Rückwärtsgänge, Split, Schnellgang, Differentialsperre
---
"Immer bedenken: Hilfe ist keine Einbahnstrasse, Geholfen-Werden ist kein Recht und es liegt an jedem selbst, inwieweit er sich hier in der Gemeinschaft (die im Extremfall so einiges gemeinsam schafft) involviert und einbringt."
Ein Unimog-Fahrer.

Benutzeravatar
brezzi
Überholer
Beiträge: 270
Registriert: 2017-06-28 21:24:46

Re: MK/SK Klimaanlage

#7 Beitrag von brezzi » 2019-06-17 8:58:50

Ich vermute mal dass es beim NG einwenig anders aussieht aber wäre sicher mal ein guter Anfang
Gruß Brezzi

Benutzeravatar
Pirx
Säule des Forums
Beiträge: 11594
Registriert: 2006-10-04 20:03:38
Wohnort: Raum Stuttgart
Kontaktdaten:

Re: MK/SK Klimaanlage

#8 Beitrag von Pirx » 2019-06-17 12:15:09

brezzi hat geschrieben:
2019-06-17 8:58:50
Ich vermute mal dass es beim NG einwenig anders aussieht aber wäre sicher mal ein guter Anfang
Verstehe ich nicht. Die Anleitung ist vom NG. Ich habe sie trotzdem gekauft und für meinen Kurzhauber benutzt, das war für mich hilfreich.

Pirx
Der mit der Zweigangachse: 15 Vorwärtsgänge, 3 Rückwärtsgänge, Split, Schnellgang, Differentialsperre
---
"Immer bedenken: Hilfe ist keine Einbahnstrasse, Geholfen-Werden ist kein Recht und es liegt an jedem selbst, inwieweit er sich hier in der Gemeinschaft (die im Extremfall so einiges gemeinsam schafft) involviert und einbringt."
Ein Unimog-Fahrer.

Benutzeravatar
brezzi
Überholer
Beiträge: 270
Registriert: 2017-06-28 21:24:46

Re: MK/SK Klimaanlage

#9 Beitrag von brezzi » 2019-06-17 12:55:49

die Anleitung ist für den NG, habe aber einen MK, dass wollte ich eigentlich sagen
Gruß Brezzi

Benutzeravatar
Pirx
Säule des Forums
Beiträge: 11594
Registriert: 2006-10-04 20:03:38
Wohnort: Raum Stuttgart
Kontaktdaten:

Re: MK/SK Klimaanlage

#10 Beitrag von Pirx » 2019-06-17 13:20:34

Hier mal die gescannten Bilder.

Lage des Verdampfers am Fahrzeug:


Lage des Kompressors am V-Motor:


Pirx
Der mit der Zweigangachse: 15 Vorwärtsgänge, 3 Rückwärtsgänge, Split, Schnellgang, Differentialsperre
---
"Immer bedenken: Hilfe ist keine Einbahnstrasse, Geholfen-Werden ist kein Recht und es liegt an jedem selbst, inwieweit er sich hier in der Gemeinschaft (die im Extremfall so einiges gemeinsam schafft) involviert und einbringt."
Ein Unimog-Fahrer.

Benutzeravatar
Robenel-NL
infiziert
Beiträge: 40
Registriert: 2017-07-23 11:28:04
Wohnort: Hilversum, Niederlande

Re: MK/SK Klimaanlage

#11 Beitrag von Robenel-NL » 2019-07-04 22:35:27

Hallo Zusammen,

Wir haben uns auch entschieden das ein Klima Anlage in unseren 1017 NG gewunscht ist.
Gibt es uberhaupt noch Teilen fur die Einbau oder soll alles After Market sein?
Ich hoffe Ihr bleibt Infos teilen im Forum

Gruss Robert

kohlenstoff
neues Mitglied
Beiträge: 4
Registriert: 2007-05-07 20:00:24
Kontaktdaten:

Re: MK/SK Klimaanlage

#12 Beitrag von kohlenstoff » 2019-10-02 0:23:44

Hallo,

bist du hier weitergekommen? Würde mich brennend interessieren.

VG
Arun

Benutzeravatar
pairospam
süchtig
Beiträge: 739
Registriert: 2010-11-22 14:27:25

Re: MK/SK Klimaanlage

#13 Beitrag von pairospam » 2019-10-02 3:46:13

Thanks carbon, and thanks Pirx!

I have got an idea/solution from this thread.


Pairoa

Mark86
Kampfschreiber
Beiträge: 5630
Registriert: 2014-10-11 14:29:35

Re: MK/SK Klimaanlage

#14 Beitrag von Mark86 » 2019-10-02 8:52:10

Ich hatte eigentlich mal vor gehabt, bei mir (NG) ne Klimaanlage ein zu bauen. Keine Dachklima, sondern ne normale Klimaanlage...
An sich ist dass ja kein großer Trick, nur ich habe die Klimaanlage noch nie vermisst, deshalb ist dass aufm Plan nach ganz hinten gerutscht.
Der Klügere gibt so lange nach bis er der Dümmere ist.
