Iveco 90-16: Drehschalter Heizung Ausströmer

#1 Beitrag von stefan1965 » 2019-03-25 8:06:02

Hallo zusammen,

bei unserer Feuerwehr war von Anfang an der rechte Drehschalter für die Ausströmer ohne Funktion.
Man konnte ihn so oft wie man wollte drehen. Am Wochenende habe ich mich mal drangemacht.
Kann ja nicht viel sein - dachte ich...
Die Demontage der Instrumententafel ist ein bisschen tricky. Zuerst die obere Reihe (Schalterplatte,
Aschenbecher und das Fach neben dem Aschenbecher) vorsichtig oben herausgehebelt. Unten stecken
diese Teile in einer Nut. Dann kommen, dadurch verdeckt, die vier Schrauben zu Tage. Die lösen. Unten
steckt die Tafel in einer Nut. Dann kam der Schaden zu Tage. Der Hebel, der den Zug betätigt war gebrochen:

Den hat mein Lieblingsschwiegervater :lol: auf der seiner Fräsmaschine gefertigt.

Das Ergebnis: Läuft...

Wieder alles in umgekehrter Reihenfolge zusammengebaut.
Jetzt lüftet er wieder vernünftig.

Gruß
Stefan

Benutzeravatar
lura
Forumsgeist
Beiträge: 6395
Registriert: 2006-10-03 12:02:52
Wohnort: HH

Re: Iveco 90-16: Drehschalter Heizung Ausströmer

#2 Beitrag von lura » 2019-04-18 4:21:57

So ein Mensch mit Fräsen ist schon die hohe Schule der Familienplanung :hug:
Gruß
Bernd

Gewinne Zeit durch Langsamkeit

Benutzeravatar
rotertrecker
abgefahren
Beiträge: 1887
Registriert: 2007-11-15 20:45:52
Wohnort: Eichsfeld/Thür. Rhön

Re: Iveco 90-16: Drehschalter Heizung Ausströmer

#3 Beitrag von rotertrecker » 2019-04-18 6:53:13

Top!
Daten speichern, bei dem Plastik-Gelumpe könnte sich eine Serie lohnen...
Bei meinem funzt das auch nicht so recht, und jetzt ist auch noch der Heizungszug fest...

Mus auch mal drunter schauen.
Trau mich nicht.

Gruß Sven
Alles wird gut!! (Irgendwann irgendwo)

Iveco-Magirus 90-16
Eicher 2-Achser 5,4t "Klapp-WoWa"
Kässbohrer 1-Achser 3,5t "Schuhschrank"
MB 515 Minisattel

Kedok
neues Mitglied
Beiträge: 26
Registriert: 2018-03-26 11:22:52

Re: Iveco 90-16: Drehschalter Heizung Ausströmer

#4 Beitrag von Kedok » 2019-04-19 17:52:30

Vielen Dank für die Bilder.
Habe heute mein Armaturenbrett auseinander gebaut und bei mir sind beide defekt.
Jetzt kann ich mir besser vorstellen wie das ganz aussieht. :unwuerdig:

Gruß Alex

grijo
Überholer
Beiträge: 262
Registriert: 2007-01-22 17:33:29
Wohnort: Raum Esslingen

Re: Iveco 90-16: Drehschalter Heizung Ausströmer

#5 Beitrag von grijo » 2019-05-23 16:36:02

Hallo zusammen,

bei mir ist auch eines der Teile abgebrochen.

Gibt es das Teil noch in NEU ( nach was sucht man da, bzw. hat da jemand die Teilenummer ),
oder muss man sich, wie hier super gemacht, mit einem Frästeil behelfen.

@Stefan: Hast du eine Zeichnung von dem Teil die du auch teilen würdest?

habe mit der Kamera reingeschaut ....

Für was ist denn das blau markierte Metallteil?



Joachim

hugepanic
Überholer
Beiträge: 234
Registriert: 2018-06-24 20:13:55

Re: Iveco 90-16: Drehschalter Heizung Ausströmer

#6 Beitrag von hugepanic » 2019-05-23 19:06:54

der blaue pfeil geht zum bodenzug für warm/kalt.
Der ist rech steiff und hat bei mir verhindert alles rauszubauen.

Wenn jemand eine Zeichnung macht, würde ich ein paar von den Hebeln in ABS 3d-drucken. Bischen verstärken, dann halten die dinger auch bestimmt was aus...

mfg

stefan1965
LKW-Fotografierer
Beiträge: 110
Registriert: 2018-01-02 18:47:44

Re: Iveco 90-16: Drehschalter Heizung Ausströmer

#7 Beitrag von stefan1965 » 2019-05-24 6:34:26

Hallo Joachim,

eine Zeichnung habe ich nicht gemacht - leider.
Zum Glück war einer der Hebel noch nicht abgebrochen. Mit dem Teil und
einer Schieblehre hat sich dann mein Schwiegervater ans Werk gemacht.

Gruß
Stefan

grijo
Überholer
Beiträge: 262
Registriert: 2007-01-22 17:33:29
Wohnort: Raum Esslingen

Re: Iveco 90-16: Drehschalter Heizung Ausströmer

#8 Beitrag von grijo » 2019-05-24 7:31:33

Hallo Stefan,

schade, dachte dass vielleicht dein Schweigervater beim ausmessen gleich eine skizze gemacht hat.

Joachim

hugepanic
Überholer
Beiträge: 234
Registriert: 2018-06-24 20:13:55

Re: Iveco 90-16: Drehschalter Heizung Ausströmer

#9 Beitrag von hugepanic » 2019-05-24 8:51:39

Schöne Fotos und ein paar Maße reichen......

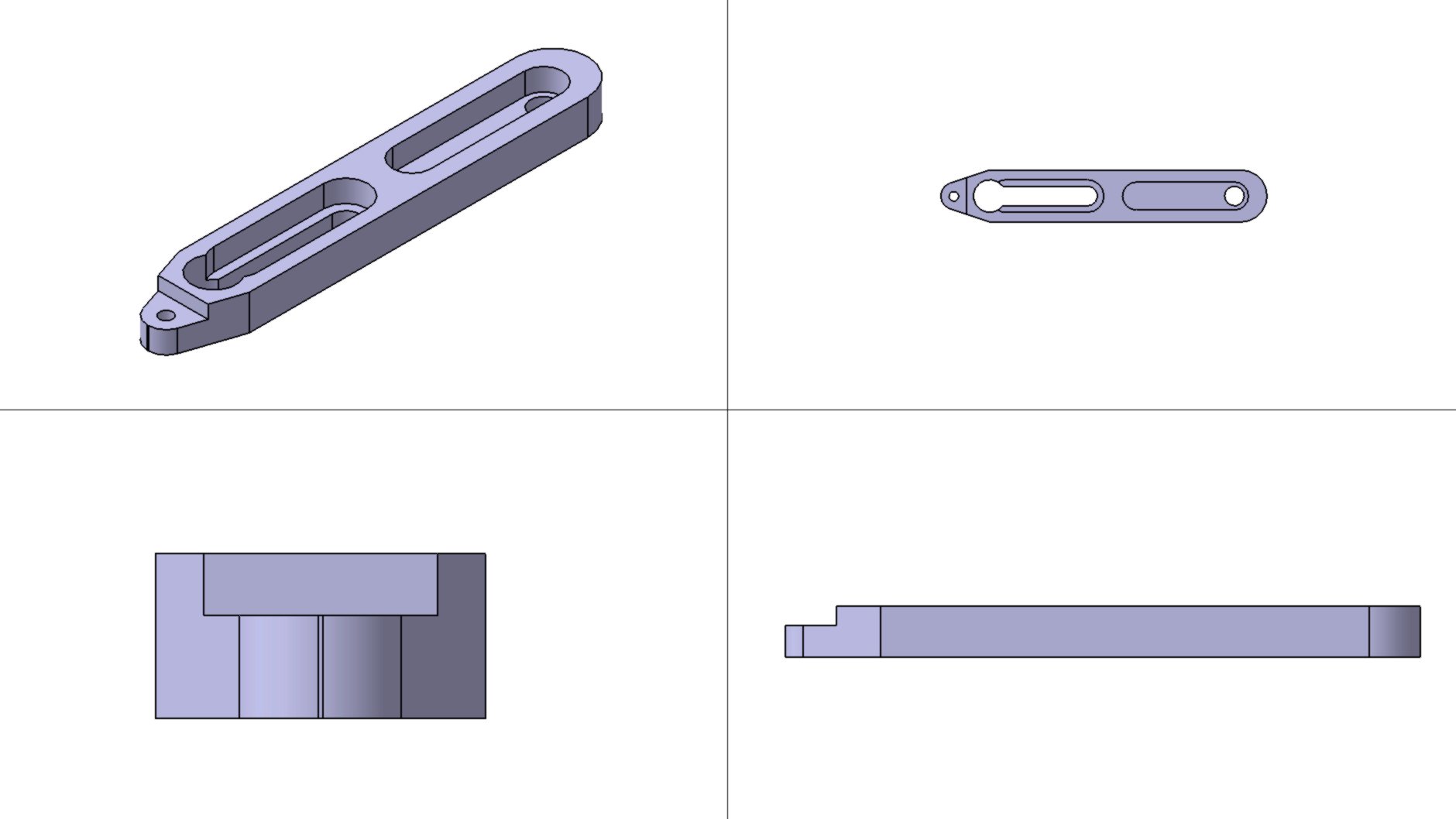

Das schöne Foto ist schon oben zu sehen, wenn noch jemand die wandstärken, Durchmesser und bohrungsabstände misst, dann ist das 3d Model in 20min gemacht..
(ich will an meinem hebel nicht rumpfuschen, solange er noch ganz ist, hätte aber gerne Ersatz dabei)

grijo
Überholer
Beiträge: 262
Registriert: 2007-01-22 17:33:29
Wohnort: Raum Esslingen

Re: Iveco 90-16: Drehschalter Heizung Ausströmer

#10 Beitrag von grijo » 2019-05-24 8:59:04

3D Modell in 20min .... da bist du aber echt fix.

Ich versuche sowas immer mit FREECAD, da brauche ich aber recht lange.

Werde mal schauen ob ich ein Teil zum Vermessen ausbauen kann.

Joachim

hugepanic
Überholer
Beiträge: 234
Registriert: 2018-06-24 20:13:55

Re: Iveco 90-16: Drehschalter Heizung Ausströmer

#11 Beitrag von hugepanic » 2019-05-24 9:03:44

grijo hat geschrieben:
2019-05-24 8:59:04
Ich versuche sowas immer mit FREECAD, da brauche ich aber recht lange.
Das Teil hat 1 sketch (5konturen) und 3bohrungen....
Das ist nur klicken......
Dateianhänge
Zuletzt geändert von hugepanic am 2019-05-24 9:19:35, insgesamt 1-mal geändert.

grijo
Überholer
Beiträge: 262
Registriert: 2007-01-22 17:33:29
Wohnort: Raum Esslingen

Re: Iveco 90-16: Drehschalter Heizung Ausströmer

#12 Beitrag von grijo » 2019-05-24 9:12:45

Ok, ich messe mal so ein Teil aus, vielleicht hast du dann ja kurz Zeit um das Teil zu modellieren :angel:

grijo
Überholer
Beiträge: 262
Registriert: 2007-01-22 17:33:29
Wohnort: Raum Esslingen

Re: Iveco 90-16: Drehschalter Heizung Ausströmer

#13 Beitrag von grijo » 2019-05-24 9:54:58

Reichen die Maße aus?




Der eine Schlitz hat eine kleine Verjüngung .....



Gruss
Joachim

hugepanic
Überholer
Beiträge: 234
Registriert: 2018-06-24 20:13:55

Re: Iveco 90-16: Drehschalter Heizung Ausströmer

#14 Beitrag von hugepanic » 2019-05-24 11:07:18

Der bohrungsdurchmesser "links" fehlt, und der Abstand zum Rest vom Teil.
Und vielleicht die Abmessung der Fase......
Ich schaus mir am WE mal an.....

grijo
Überholer
Beiträge: 262
Registriert: 2007-01-22 17:33:29
Wohnort: Raum Esslingen

Re: Iveco 90-16: Drehschalter Heizung Ausströmer

#15 Beitrag von grijo » 2019-05-24 11:14:15

hugepanic hat geschrieben:
2019-05-24 11:07:18
Der bohrungsdurchmesser "links" fehlt, und der Abstand zum Rest vom Teil.
Und vielleicht die Abmessung der Fase...
Im Bild 1 ist der Durchmesser aufgeführt.

Aber es fehlen noch andere Maße. :angry:

Die Phase hat aussen ca. 10mm Durchmesser.
Das Teil hat eine Höhe von 10,0mm
Der Boden hat eine Stärke von 3,0mm => die Tiefenfräsung ist 7,0mm


Gruss
Joachim

grijo
Überholer
Beiträge: 262
Registriert: 2007-01-22 17:33:29
Wohnort: Raum Esslingen

Re: Iveco 90-16: Drehschalter Heizung Ausströmer

#16 Beitrag von grijo » 2019-05-29 10:30:12

Noch ein paar Maße:




Benutzeravatar
Der_Sven
infiziert
Beiträge: 83
Registriert: 2019-04-29 16:50:37
Wohnort: Ebersberg

Re: Iveco 90-16: Drehschalter Heizung Ausströmer

#17 Beitrag von Der_Sven » 2019-06-23 16:03:08

Ahoi,

nachdem auch bei mir das Teil in Teilen hing, habe ich jetzt mal ein Modell gemacht. Ich lasse es von nem Spezl probeweise ausdrucken. Wenn es passt, stelle ich die Daten hier ein. Wenn nicht, werde ich es es wohl nochmals ein wenig anfassen müssen.

Grüße,
Sven
