Zwischenrahmen Unterlage

[Tobi0106]

Ich habe bei einigen Fahrzeugen gesehen das sie zwischen dem fahrzeugrahmen und dem zwischenrahmen eine Unterlage verwenden. Was wird dafür genommen? Welches Material? Ich nehme an das es normales gummi ist. Ist es sinnvoll eine Unterlage zu verwenden?

[Schrauber_Carsten]

Moin,

Ich hatte da an Delrin Kunststoff gedacht, aber wäre für Erfahrungen und eine Quelle auch dankbar…

Schöne Grüße,
Carsten

[netnomergn]

Einige Aufbaurichtlinien „verbieten“ solche Zwischenlagen… Z.B. MB….

[sico]

Einige Aufbaurichtlinien „verbieten“ solche Zwischenlagen… Z.B. MB….

Das stimmt.
Aber das war nicht immer so.
Die THW-Stahlkoffer wurden bis Ende der 60er Jahre auf Buchenholz-Klötzen auf den Mercur-Rahmen geschnallt.
Die Steyr-12M18-Fahrzeuge haben eine ca 10 mm dicke Gummi-Auflage oben auf dem Lkw-Rahmen, auf der dann der weitere Aufbau (Pritsche) befestigt ist.

Ich hab keine Erklärung, warum die LKW-Hersteller so eine Kunststoff-Auflage verbieten.
Aus meiner Sicht wäre eine ca 15 mm dicke Auflage aus PE ein guter Schutz gegen Spaltkorrosion und Reibverschleiß, die an der Kontaktfläche vom LKW-Rahmen zum Stahl-Hilfsrahmen praktisch immer gegeben sind.

LG
Sico

[Tobi0106]

Einige Aufbaurichtlinien „verbieten“ solche Zwischenlagen… Z.B. MB….

Ja, so sehe ich das eigentlich auch. Deswegen würde ich gerne was darunter legen. Allerdings sind 10 oder 15 mm schon ziemlich stark. Ich hätte da eher an 3 mm gedacht. Hab auch sehr dünne Auflagen schon gesehen.

Das stimmt.
Aber das war nicht immer so.
Die THW-Stahlkoffer wurden bis Ende der 60er Jahre auf Buchenholz-Klötzen auf den Mercur-Rahmen geschnallt.
Die Steyr-12M18-Fahrzeuge haben eine ca 10 mm dicke Gummi-Auflage oben auf dem Lkw-Rahmen, auf der dann der weitere Aufbau (Pritsche) befestigt ist.

Ich hab keine Erklärung, warum die LKW-Hersteller so eine Kunststoff-Auflage verbieten.
Aus meiner Sicht wäre eine ca 15 mm dicke Auflage aus PE ein guter Schutz gegen Spaltkorrosion und Reibverschleiß, die an der Kontaktfläche vom LKW-Rahmen zum Stahl-Hilfsrahmen praktisch immer gegeben sind.

LG
Sico

[urologe]

Einige Aufbaurichtlinien „verbieten“ solche Zwischenlagen… Z.B. MB….

Ja, so sehe ich das eigentlich auch. Deswegen würde ich gerne was darunter legen. Allerdings sind 10 oder 15 mm schon ziemlich stark. Ich hätte da eher an 3 mm gedacht. Hab auch sehr dünne Auflagen schon gesehen.

Das stimmt.
Aber das war nicht immer so.
Die THW-Stahlkoffer wurden bis Ende der 60er Jahre auf Buchenholz-Klötzen auf den Mercur-Rahmen geschnallt.
Die Steyr-12M18-Fahrzeuge haben eine ca 10 mm dicke Gummi-Auflage oben auf dem Lkw-Rahmen, auf der dann der weitere Aufbau (Pritsche) befestigt ist.

Ich hab keine Erklärung, warum die LKW-Hersteller so eine Kunststoff-Auflage verbieten.
Aus meiner Sicht wäre eine ca 15 mm dicke Auflage aus PE ein guter Schutz gegen Spaltkorrosion und Reibverschleiß, die an der Kontaktfläche vom LKW-Rahmen zum Stahl-Hilfsrahmen praktisch immer gegeben sind.

LG
Sico

Ich verstehe den verschachtelten thread nicht , wer was geschrieben hat und bin Laie

aber

eine 15mm dicke PE-Auflage würde doch alles konterkarieren ,

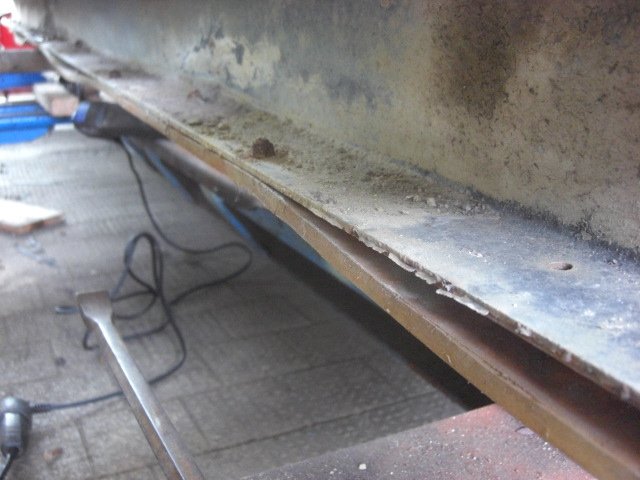

was in einem anderen thread zum Z-Rahmen geschrieben wurde , der sich beim Verschränken um 6mm abgehoben hat ...

[Tobi0106]

Das mit dem verschachtelten Beitrag ist ein bedienungsfehler von mir

[urologe]

servus Tobi ,
kein Problem ,
mir ging es vielmehr um die Unterlagen zwischen Haupt- und Zwischenrahmen .
Wenn auf einmal 15mm Gummi , etc. dazwischen kein Problem sind ,
dann wäre ein Abheben des Zwischenrahmen um 6mm eine Lapalie ... oder ?

LG
Ralf

[Bikerguido]

In irgendeiner ARL von Iveco hab ich was von Gummi 3mm gelesen und selbst so ausgeführt. Fahre ich jetzt 35kkm mit rum. Ich hab es mit 2k Gummikkeber auf den Hauptrahmen geklebt. Natürlich witterungsbeständig, also EPDM-Qualität.
Gruß Guido

[fridolin_22]

In irgendeiner ARL von Iveco hab ich was von Gummi 3mm gelesen und selbst so ausgeführt. Fahre ich jetzt 35kkm mit rum. Ich hab es mit 2k Gummikkeber auf den Hauptrahmen geklebt. Natürlich witterungsbeständig, also EPDM-Qualität.
Gruß Guido

Die ARL würde mich interessieren.

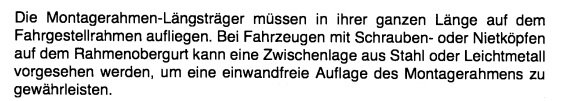

Die ARL, die mir von Iveco vorliegt sagt leider nur:


Gruß
Marc

[Bikerguido]

Hallo Marc, muss ich suchen, ob ich die nochmal finde, ist ein paar Jahre her,.. ich meine die älteste Eurocargo ARL hätte ich damsls gehabt , weil ich für 90-16 keine gefunden hatte. Der TÜV fand das okay eine neuere als Grundlage zu nehmen.
Guido

[fridolin_22]

Hallo Marc, muss ich suchen, ob ich die nochmal finde, ist ein paar Jahre her,.. ich meine die älteste Eurocargo ARL hätte ich damsls gehabt , weil ich für 90-16 keine gefunden hatte. Der TÜV fand das okay eine neuere als Grundlage zu nehmen.
Guido

Meine Info stammt aus der im Netz recht weit verbreiteten Version von 3/88.

Gruß
Marc

[olli-64]

Wir haben 5 mm Treibriemen von Beltech. Allerdings ist unser Rahmen auch direkt mit dem Fahrzeugrahmen verschraubt. Hab den mit Scheibenkleber fixiert.
Wir haben allerdings auch kein Allrad und die kleinen Verschränkungen die unser 814 bei unserm Fahrprofil macht habe ich vorher getestet und von daher für uns ok
Gruß
Olli

[Tobi0106]

2- 3 mm halte ich für angemessen. Zu dick ist glaub ich auch problematisch, der zwischenrahmen muss ja von vornherein mit der Unterlage geplant werden, wenn sie 10 oder mm Stärke haben soll. Ohne die Unterlage würde der rahmen ja dann in der Luft hängen. Das ist jetzt auf einen federgelagerten Rahmen bezogen.

[Tobi0106]

In irgendeiner ARL von Iveco hab ich was von Gummi 3mm gelesen und selbst so ausgeführt. Fahre ich jetzt 35kkm mit rum. Ich hab es mit 2k Gummikkeber auf den Hauptrahmen geklebt. Natürlich witterungsbeständig, also EPDM-Qualität.
Gruß Guido

Und wie hat es sich bei dir bewährt? Würdest du es wieder so machen?

[Harty]

jetzt bin doch noch mal raus gegangen und habe an meinem Steyr die Zwischenlage gemessen: Es sind 12mm

Diese Zwischenlage ist original und jetzt bereits seit ca. 230k km montiert. Ich selbst bin damit 120k km bis jetzt ohne Probleme gefahren und möchte diese Zwischenlage nicht missen, kein poltern, knarzen oder sonstige Geräusche beim Fahren und auch nicht in übelstem Gelände.

[fridolin_22]

jetzt bin doch noch mal raus gegangen und habe an meinem Steyr die Zwischenlage gemessen: Es sind 12mm

Diese Zwischenlage ist original und jetzt bereits seit ca. 230k km montiert. Ich selbst bin damit 120k km bis jetzt ohne Probleme gefahren und möchte diese Zwischenlage nicht missen, kein poltern, knarzen oder sonstige Geräusche beim Fahren und auch nicht in übelstem Gelände.

Aus welchem Material ist die?

Gruß
Marc

[Bikerguido]

Ja, würde ich wieder so machen. Gruß Guido

[netnomergn]

Hm, die Frage ist vielmehr warum eine solche Zwischenlage - egal wie dick - in vielen ARL quasi „verboten“ ist…

Mir persönlich erschliesst sich das auch nicht wirklich…..

Dünne HDPE Lage, auch gute EPDM Lage wären nicht hinderlich…

Aber warum schliessen z.B. MB und andere das aus???

[Harty]

Aus welchem Material ist die?

Hallo Marc,
keine Ahnung, früher hätte ich gesagt Gummi aber heutzutage könnte es ein EPDM sein.

[Stechpaddler]

Servus,
wir haben uns für 3 mm EPDM mit 80Sh als Zwischenlage entschieden. Das ist auch mit dem TÜV-Prüfer und unserem Rahmenbauer abgestimmt und abgesegnet.

Viele Grüße, Andreas

[Kraxler]

Hallo zusammen,
Habe 3mm hohe selbstklebende Gummistreifen verwendet als Zwischenlage von Hilfsrahmen und Aufbau. An den Verschraubpunkten habe ich das Gummi gegen 3mm dicke Platten aus POM eingesetzt. Weniger Kompression.

Beste Grüße
Michel

[Tobi0106]

Hat jemand eine internetadresse wo man so etwas nach Maß bestellen kann?

[Weickenm]

Servus,

Kunststoffe mit einer Shire Härte von 85 dürfen gemäß Scania genommen werden.

Beste Grüße
Florian

PS: das was Siggi sagt

[Solarer]

Hat jemand eine internetadresse wo man so etwas nach Maß bestellen kann?

Im Zweifel Bad Metall fragen, der setzt die doch meines Wissens auch ein
Udo

[Gregorix]

Ich mutmaße jetzt nur, aber es wirkt für mich plausibel:
Eine Zwischenlage, die nicht steif genug ist, verteilt allfällige Punktlasten nicht flächig genug in den Hauptrahmen. Da der Ersteller wenig Kontrollmöglichkeiten hat, was als Zwischenlage eingebaut wurde, verbieten manche es einfach generell um sich haftungsdiskussionen zu ersparen.
Wenn das Material hart genug ist, spricht nichts gegen eine Zwischenlage zur Oberflächenschonung, daher verwenden die Hersteller, wenn sie den Aufbau selber machen, oder es ein unmittelbarer Vertragspartner ist, trotzdem Zwischenlagen.
In diesen Fällen können sie ja garantieren, das passendes Material verbaut wird.
Einige Hersteller gehen das Beweisrisiko ein und erlauben Zwischenlagen mit vorgeschriebenen Materialeigenschaften.

[Alf1992]

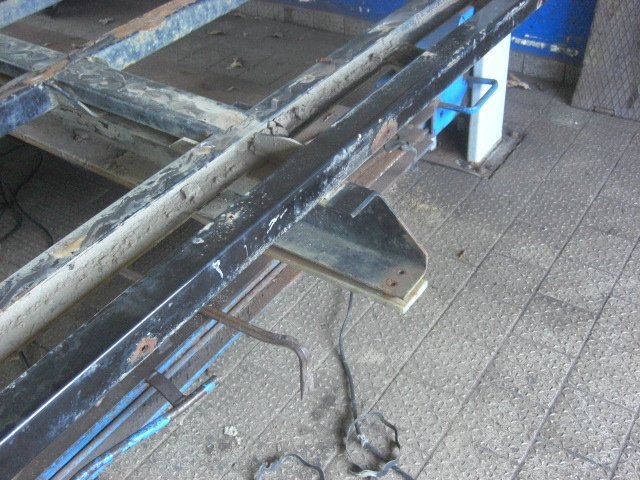

Als Zwischenlage habe ich Plattenmaterial für Rüttelplatten (Schonplatten) verwendet. Ca 10mm dick und in Streifen geschnitten und aufgeklebt.
Es dämpft die "schläge" wenn der Koffer/Zwischenrahmen auf sein Bett zurück fällt.

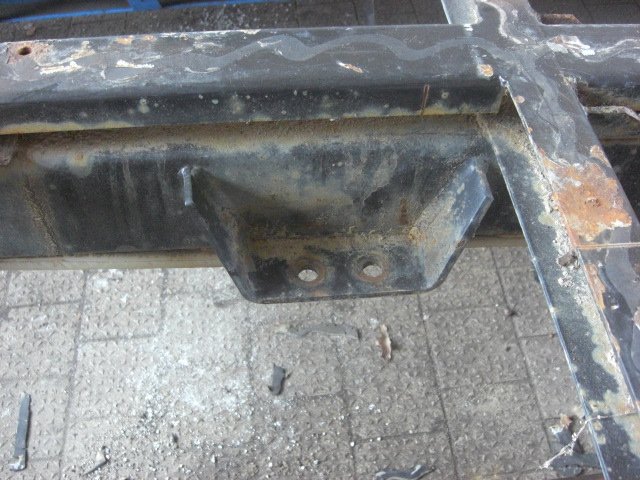

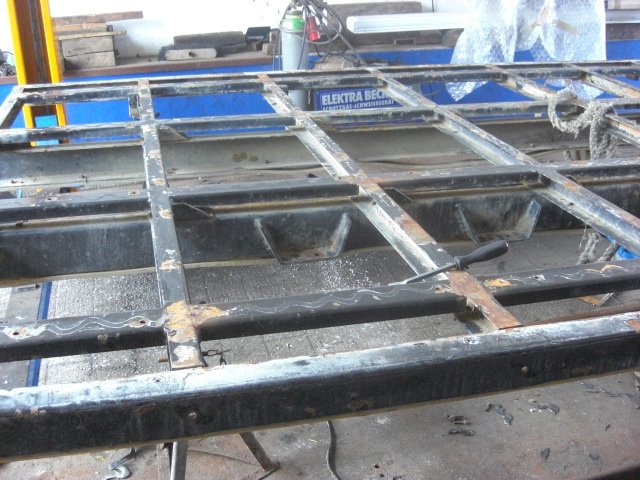

Allerdings habe ich auch die Konsolenkonstruktion des Feuerwehrkoffers weiter verwendet, ergänzt um weitere Konsolen weiter vorne am Rahmen.
Das bedeutet das der Hilfsrahmen (der alte der Feuerwehr und auch der neue) nie direkt auf dem Hauptrahmen aufgelegen haben, sondern immer
auf den seitlich am Hauptrahmen befestigten Konsolen.
Hält bei mir jetzt über 35tkm.

Gruß,
Hauke

[bullyschmiede]

beim l60 koffer mit empl aufbau sind auch zwischenlagen aus miramid eingeschraubt

[Tobi0106]

Der epdm Kunststoff bekommt man auf 10 m Rolle in 60 x 2 mm. Genau das Maß was ich gerne hätte. Allerdings steht in der Beschreibung das es nicht beständig gegen Öl und Kraftstoff ist.

Das miramid , stelle ich mir vor, eignet sich eher für feste Aufbauten, da es wahrscheinlich der verschränkung des rahmens auf dauer nicht gewachsen ist, durch seine Steifigkeit ! ?

[sico]

Der epdm Kunststoff bekommt man auf 10 m Rolle in 60 x 2 mm. Genau das Maß was ich gerne hätte. Allerdings steht in der Beschreibung das es nicht beständig gegen Öl und Kraftstoff ist.

EPDM ist halt typisch beständig gegen Alkohole wie Bremsflüssigkeit und Kühlerfrostschutz.
Gegen Öl und Kraftstoffe nicht man besser Perbunan oder Polyurethan.
LG
Sico
