Hier die Grundrisse sammeln...

[WomoBox4WD]

Hallo zusammen,

mich würde einmal interessieren, wie ihr euren Koffer ausgebaut habt. Dazu wären die Innenmaße sowie ggf. eine Skizze oder Fotos des Ausbaus interessant.
Ich denke, gerade die Neueinsteiger fragen sich, wie wohl der Ideale Ausbau sein könnte. Klar, je nach Einsatzgebiet und Personenanzahl gibt es da individuelle Anforderungen.

Also, wer etwas dazu beitragen kann, her damit.

Danke!

Gruß

Axel

[Mathias]

hmmm....ideenklauer.... bitte sehr!




siehe auch bei mir www skitzen!
mfg: mathias

[Transporter]

[Flying Dutchman]

Hallo Freunde des Womobaus!

Es gibt im Netz die kostenlose Software "Google Skechup 7" damit könnt Ihr wunderbar 3 D planen, Bemaßen und berechnen...

...ich nutze Sie zur Zeit für mein Projekt...

Sehr zu empfehlen:

[Cosmo]

Hallo zusammen,

hier ist dann auch mein Plan






LG Ronald

[daily4x4]

... aus der Vor-Google-Zeit, deshalb nur 2D

[moetheone]

Hey,
super Tip das mit dem Google Sketch-UP! Danke!
Ich würde mir wünschen, dass jeder zu seinem Beitrag ergänzt, mit welcher Software die Planung erfolgte.

[daily4x4]

jeder zu seinem Beitrag ergänzt, mit welcher Software die Planung erfolgte.

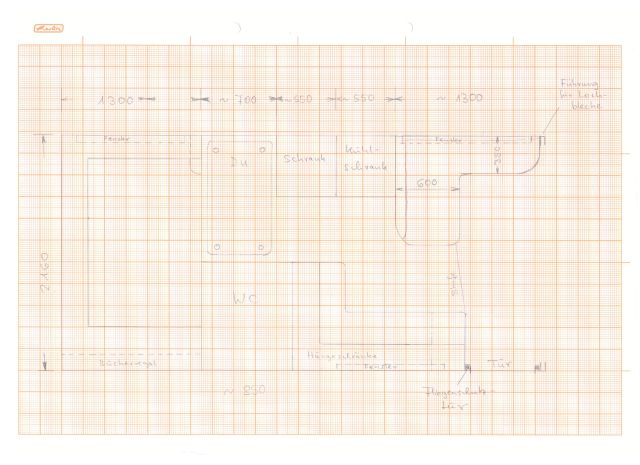

Bleistift und Karopapier
später für die HP in OpenOfficeDraw nachgezeichnet.

[tauchteddy]

Ich habe meine Planung im Kopf gemacht, dann mit Bleistift auf Karopapier. Und dann gebaut. Nur die Toilette habe ich erst mit Klebeband markiert und probegesessen.
Software? MeG - mein eigenes Gehirn.

[Flying Dutchman]

Ich habe meine Planung im Kopf gemacht, dann mit Bleistift auf Karopapier. Und dann gebaut. Nur die Toilette habe ich erst mit Klebeband markiert und probegesessen.
Software? MeG - mein eigenes Gehirn.

Da hast Du recht!!!

Die beste Software taugt nicht, wenn man ohne Gehirn plant!



Meine Frau hat schon gedacht ich geh femd ...so tief war ich in Gedanken...habe bestimmt 100 mal umgeplant, ausprobiert und gewerkelt...

...aber die Software ist geduldig und so kann ich im Sandkasten probieren wie es wird, bekomme alle Maße, bekomme den Materialbedarf und -Zuschnitt und kann völlig entspannt anfangen...

o.k., o.k....der Teufel steckt im Detail und wird auch mich einholen, aber gute Planung ist die halbe Arbeit...

und zu Bernhard...alles ist gut zu seiner Zeit...Ich hab früher auch nur auf Papier geplant! (und es war gut so, sonst könnte ich das heute so nicht tun!)...

...aber wenn man(n) mit seinem Projekt erst 2009/2010 beginnen kann, sollte man(n) auch die Möglichkeiten von heute nutzen!

[daily4x4]

... hab mich damals orientiert an einem Artikel aus einer sehr alten Ausgabe von Reisemobil international

[unknow74]

...bin auch grad mit Google Sketchup7 am werkeln - als Alternative standen diverse CAD-Programme zur Auswahl, für die ich erst einen 14-Tage Grundkurs hätte absolvieren müssen.

Wobei ich eherlich sagen muß, dass ich Sketchup lediglich für den Überblick zur Raumaufteilung nutze, gebaut wird dann frei nach Schnauze, da ich aufgrund vorhandener C-Schienen im Koffer mit der Inneneinrichtung relativ flexibel bleiben kann. Macht bei 2x3m Grundfläche auch wenig Sinn, die 6m² voll zu stellen



Edit: so, könnte es werden...

[Christoph H.]

Hallo,

habe mir auch google-sketcUp runtergeladen, da bekommt man aber irgendwie nur eine Testversion für 8 Stunden. Kostet die "Vollversion" dann doch was, oder wo bekommt man die umsost?

Grüsse
Christoph

[tobse]

Hallo,
es gibt eine kostenpflichtige Pro Version und eine kostenfrei Version, die weniger Funktionen enthält.

Ich nutze auch nur die Basis Version.


Das war mal meine erste Planung für einen großen Mog.


PS: An die Admins, es wäre schön, wenn man hier die CAD Dateien für jeden User im Forum hinterlegen könnte. Somit kann sich dann jeder den Aufbau anschauen und für sich selbst modifizieren, oder so.

[guenster]

So.. nun will ich auch mal:



Verbesserungsvorschläge werden gerne angenommen

Der Innenausbau geht erst nächsten Monat in Produktion

[M&MPower]

ich habe mal mit dem Program geübt und wie zum Teufel habt ihr da möbel für den innenraum gefunden, ich habe gesucht und gesucht aber nichts Hilfe

[imodra]

ich habe mal mit dem Program geübt und wie zum Teufel habt ihr da möbel für den innenraum gefunden, ich habe gesucht und gesucht aber nichts Hilfe

selber zeichnen!!!

LG Thomas

[M&MPower]

sind die Möbel alle selbergezeichnet ?
ja dann habe ich aber noch viel vor mit dem üben

[Moskito]

Grundriss gesamt, farbig:[


Grundriss, Verkehrswege, bemasst:


Grundriss, Technik:


Seitenansicht links:


mehr Bilder zum Grundriss, Technik: http://www.gefahrgutzubehoer.de/Moskito/Moskito_MAG.htm

Gruß, Moskito

[lakto]

Hab ihr aber alle schöne Bildchen gemalt.
Ich bin auch so einer der sowas im Kopf zusammentüftelt.
Meistens wenn ich nachts nicht schlafen kann.Dann aber erst recht nicht mehr.
Grüsse
lakto

[unknow74]

...mit meinem Koffer bin ich defakto so weit:



Mit den Seitenwänden stockts noch, weil ich die Fenster noch nicht habe (zur Auswahl stehen Busscheiben oder Straßenbahnscheiben) und derzeit bin ich noch an den hinteren Staukästen...

[Flying Dutchman]

So, schon wieder geplant und geändert...hoffe so kann ich es bauen...der DEKRA Mensch gestern hat alles abgesegnet!

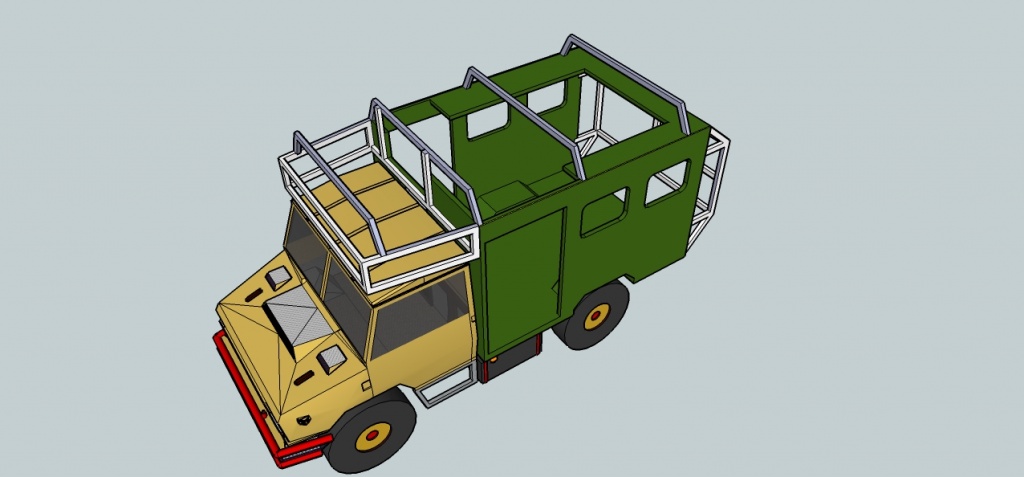

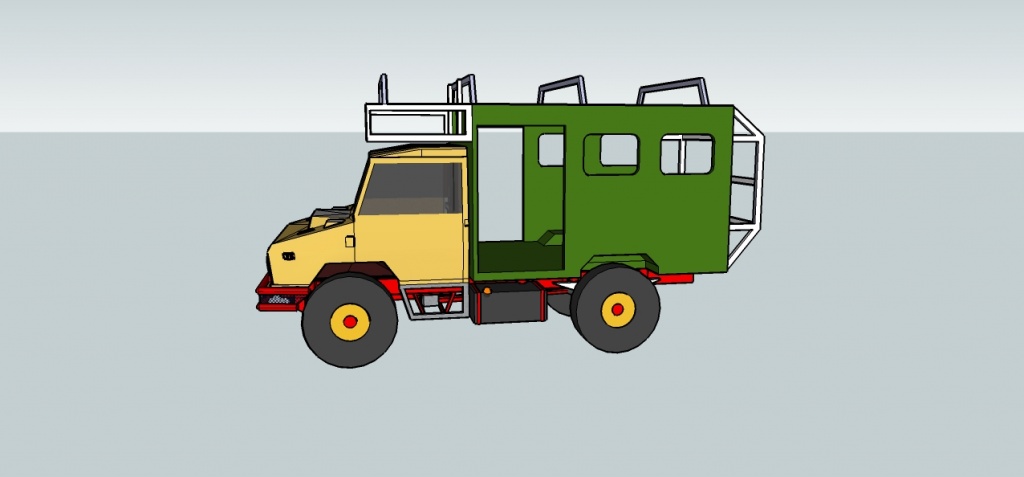

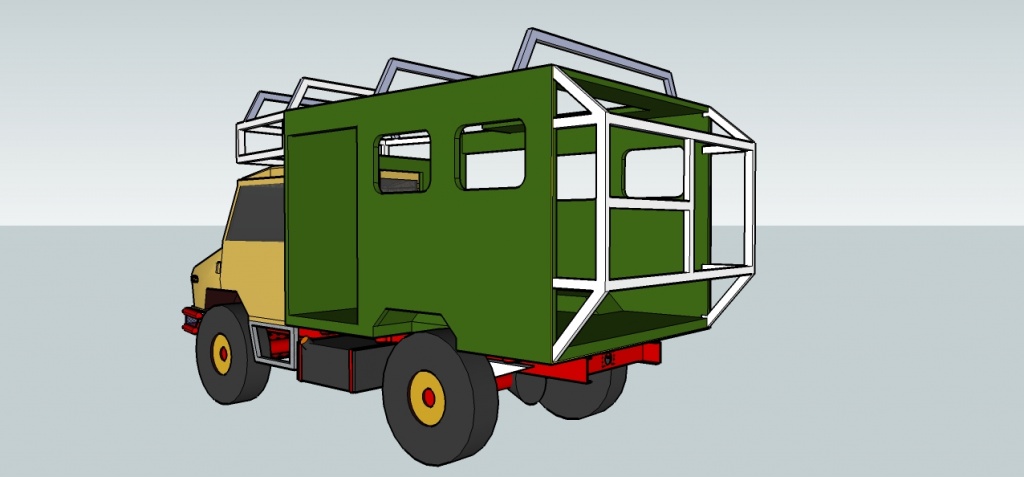

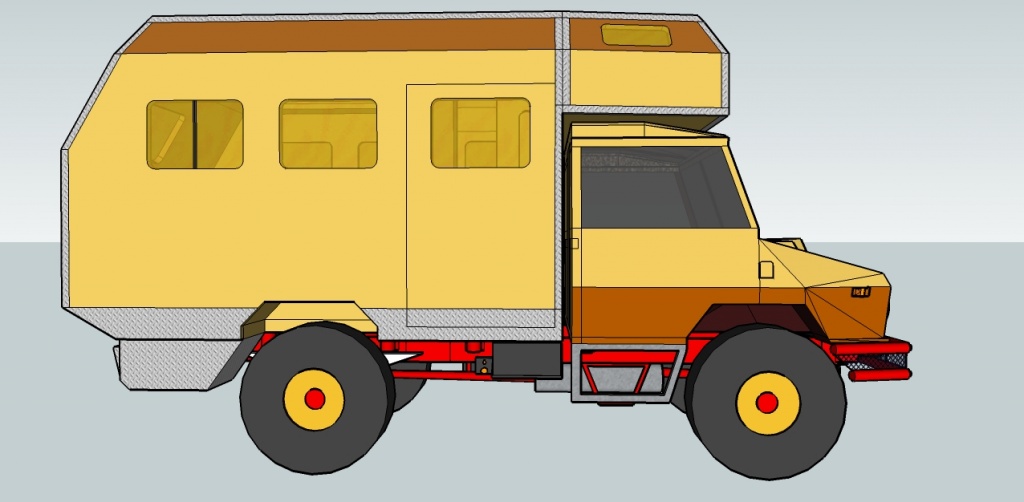

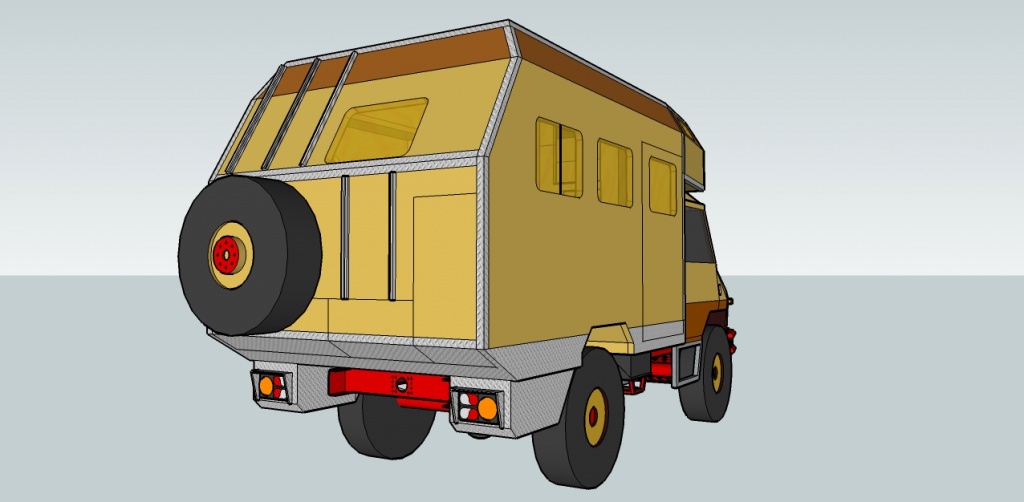

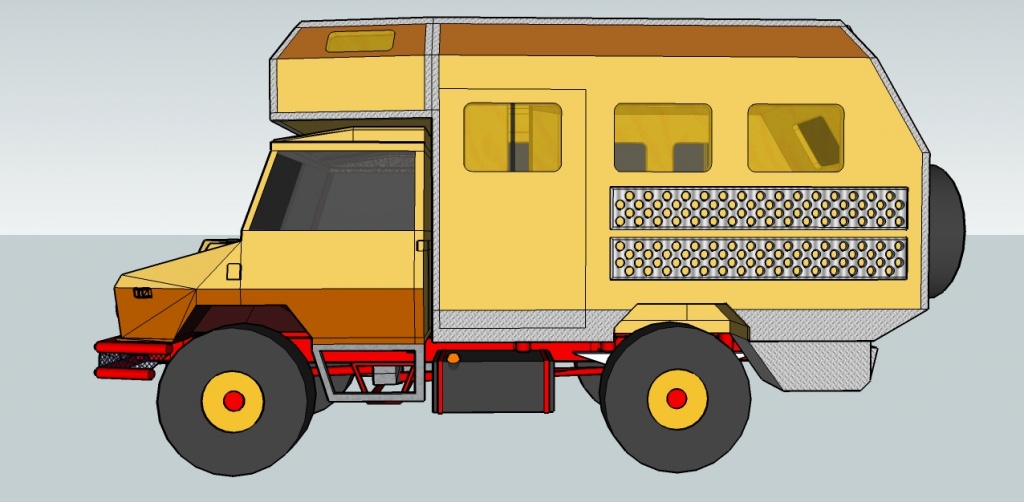

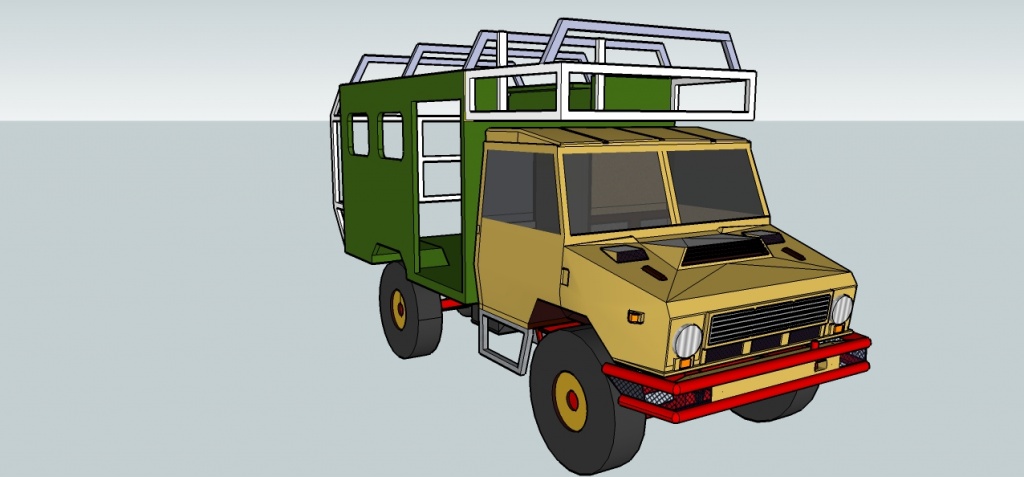

Die letzten Bilder sind der Planzustand mit Farbstudie...die ersten zeigen auch den Koffer im Originalzustand, aber bereits ausgeschnitten und mit geplanten Anbauteilen...

Gern zur Diskussion!

[unknow74]

...laß die Tür Fahrbahnseitig weg oder wird das ne Serviceklappe?

[Flying Dutchman]

Hinter der Tür ist die Serviceklappe des WC und die Tür ist gleichzeitig Eingang für die "Schmutzschleuse" und soll so gebaut werden, das Sie auch als Sichtblende/Windschutz für die Außendusche dienen kann!

Außerdem ist es billiger eine vorhandene Tür (inklusive vorhandenes Fenster) zu lassen, als das Loch zu schließen und wieder ein (benötigtes) Fenster einzubauen!...denk´ich so?

[Variofahrer]

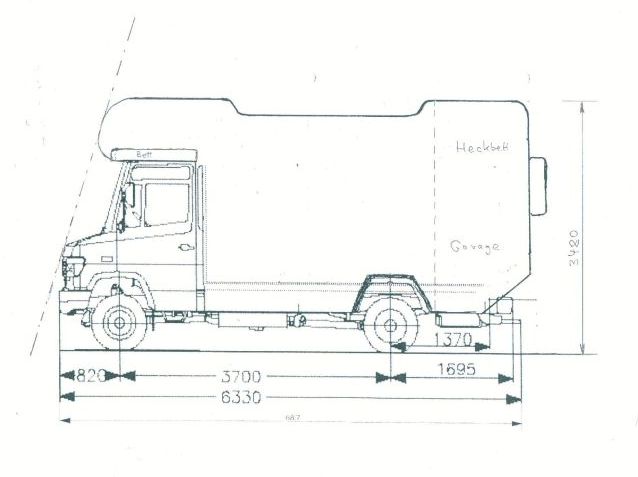

hier seitenansicht und grundriss der geplanten kabine - leider noch in ganz altmodischer herstellungsweise (hab im mom keine zeit, mich in sketchup hineinzufummeln):
fahrerhaus u. kabine sind fest miteinander verbunden (bitte keine diskussion hier dazu)
seitenansicht



grundriss:


von hinten nach vorn:
heckbett mit garage darunter

linke seite:
dusche, die bei gebrauch auch den gang in anspruch nimmt
kleiderschrank, schrank mit kühl- u. gefrierschrank, sitzecke

rechte seite:
WC, küchenzeile, kabinentür

[peter]

Hallo zusammen,

hier ist dann auch mein Plan






LG Ronald

Der sieht ja aus wie unserer wie sind nur 50cm länger
Und es hat sich sehr bewährt

grüße aus dem verscneiten obb

[Prickel]

Hallo All,

wenn hier schon Grundrisse gesammelt werden, dann hier mal einer von meinen Unimog 404 Funkkoffer:



nicht eingezeichnet sind die Hängeschränke. Die werden an einem C Profil aufgehängt, lassen sich so nach vorn verschieben und machen Platz über Küche bzw Kühlschrank und Nasszelle.

Ach ja, bin neu hier, habe sehr viele Beiträge gelesen und so manche Anregung übernehmen können. Ein schönes Forum habt ihr da erstellt.

Frohe Ostern und beste Grüße aus dem Sauerland
Thomas

[Flying Dutchman]

Hallo Prickel!

Hast Du da einen visuellen Denkfehler?



Wenn das Dach ausklappbar ist geht das so nicht, da müssen die Seiten schon auf einer Linie sein!

(denk´ich so!)

[Prickel]

nein, kein Fehler, die hinteren beiden Linien sind entweder die Abstützungen oder die Ecken vom Segeltuch

Ostern??? Eierlikör???
nein, im Ernst, das ist kein Entwurf, den Koffer gibts so schon in Echt :-)

[JRHeld]

Hallo,
hier gehts zu meinem Entwurf
AloHa
Jakob
