Mein Vario Umbau auf 4x4

[wo_wo]

Hallo zusammen,
ich möchte hier mal kurz mein Projekt vorstellen.

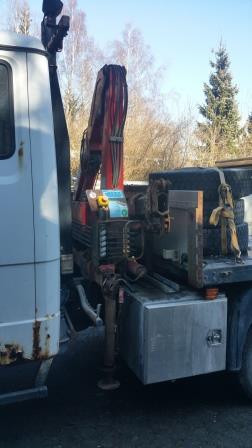

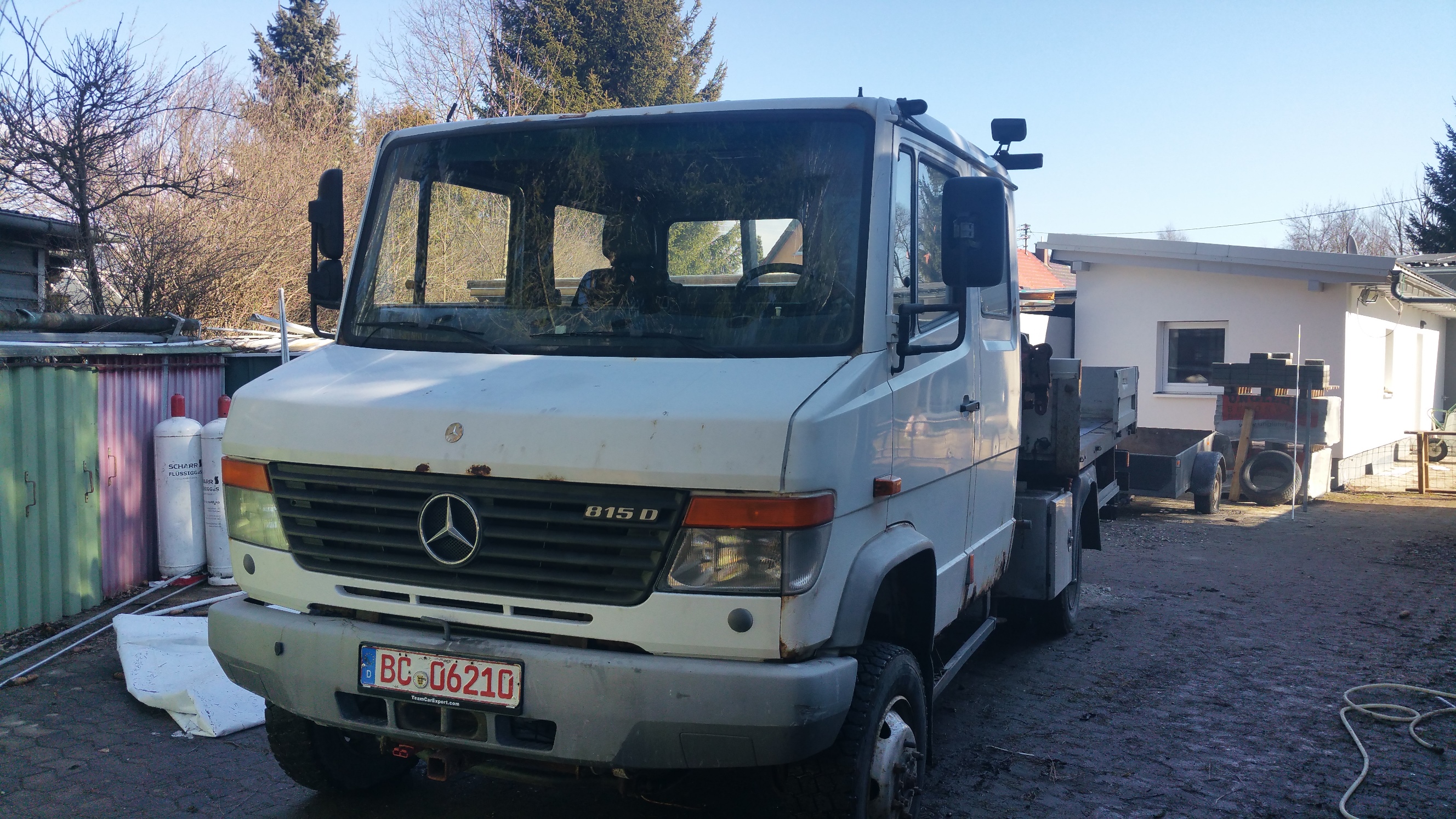

Seit einiger Zeit war ich auf der Suche nach einem (bezahlbaren) soliden Allrad Basisfahrzeug zum Weltreisemobil. irgendwann bin ich auf den Vario gestoßen.Er gefiel mir schnell da er nicht so groß ist und genug Gewichtsreserven hat. Als Allradversion sehr selten oder oft als DoKa oder Kipper. Die Zustände waren oft katastrophal und als Basis ungeeignet. Dann kam mir die Idee aus 2 Fahrzeugen eines zu machen. Und prompt habe ich eine Pritschen Allrad DoKa mit Ladekran Bj 2000 aus Norwegen gefunden und gekauft. Mit zus. Extras wie Standheizung Nebenantrieb Flammstartanlage Scheinwerferreinigungsanlage.

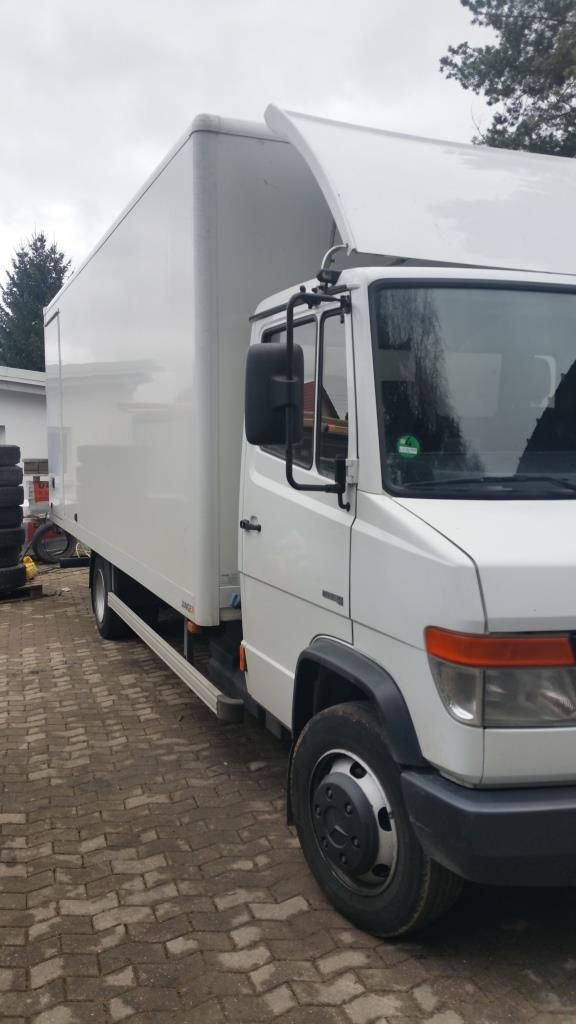

Dann begann die Suche nach einem Zielfahrzeug. Ein paar Wochen später fand ich einen günstigen 818 Speditionskoffer Bj2013 mit Euro5.
Nachdem beide Fahrzeug im Hof standen stand fest dass viel Arbeit bevorstand. Zusätzlich kam eine Radstandverkürzung von 4800 auf 3700 an.

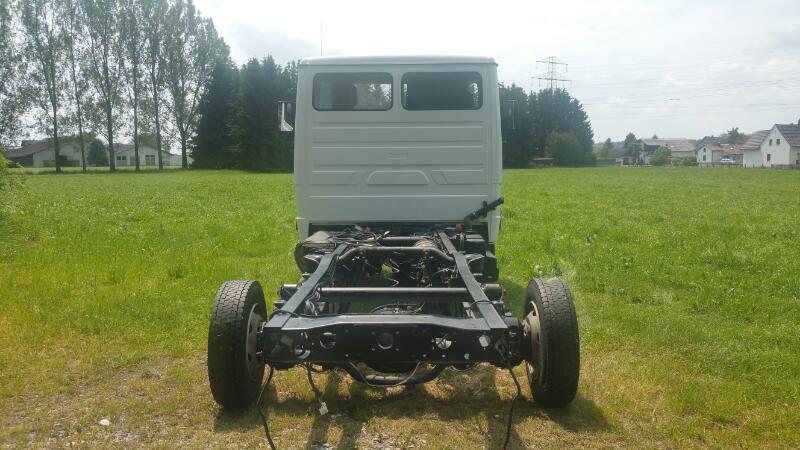

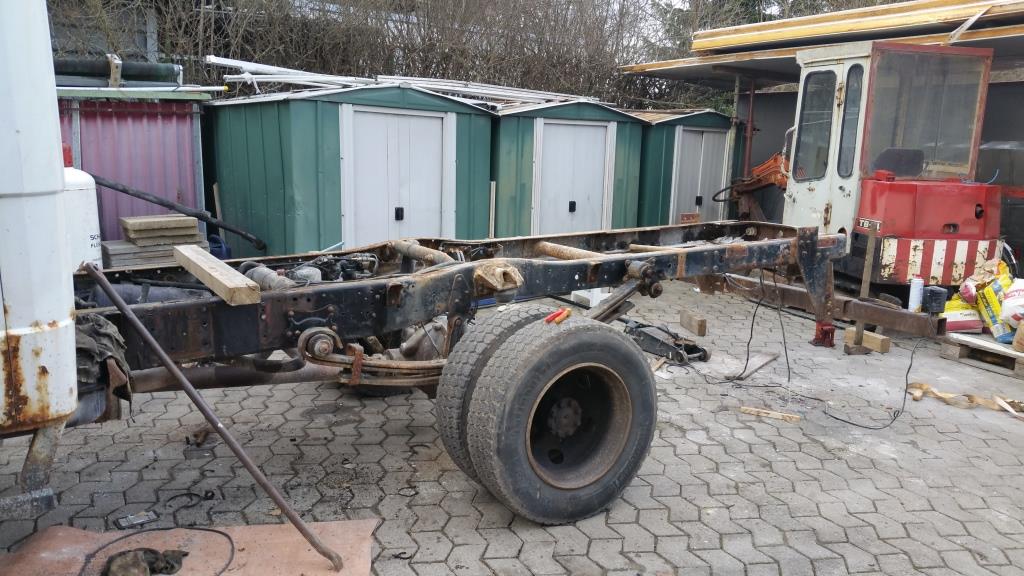

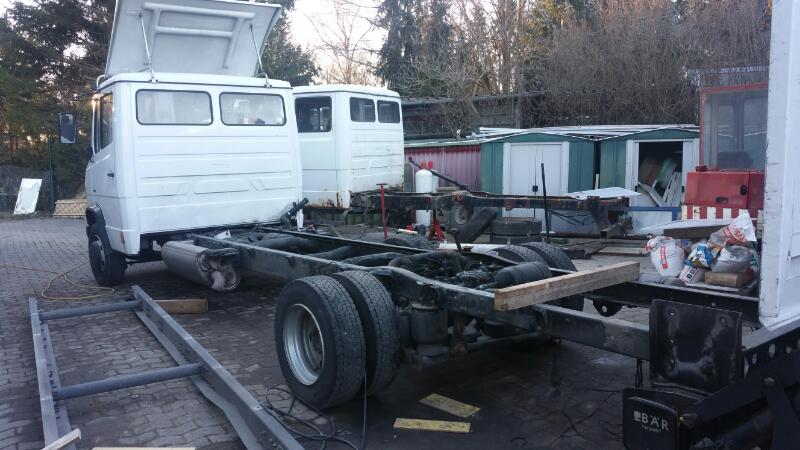

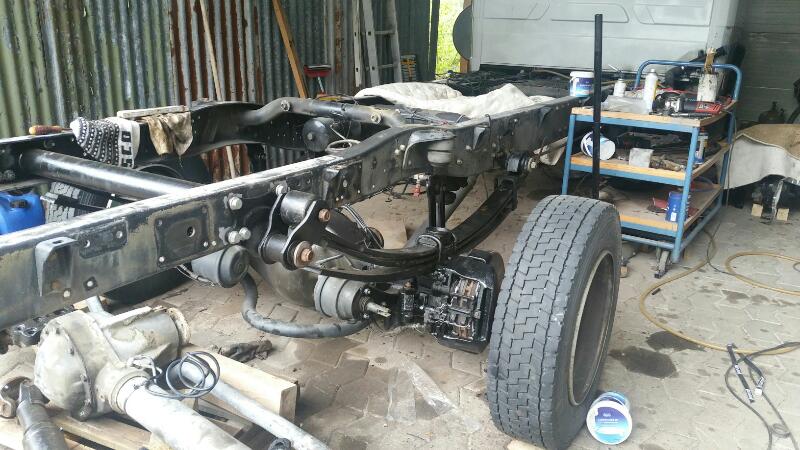

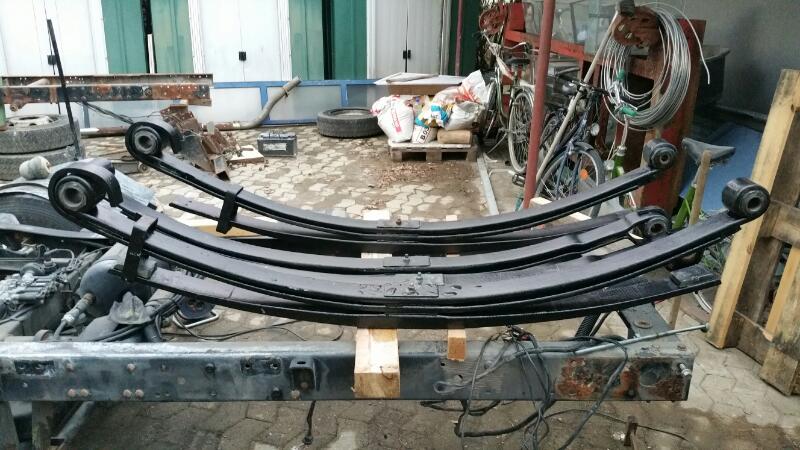

Angefangen habe ich mit dem Ausbau des Antriebsstranges samt Federn. Die Schrauben gingen überraschend gut auf. Das Zielfahrzeug hatte leider eine Luftfederung die ich nicht weiterverwenden konnte. Die Blattfeder ist nur halb so lange als die normale Feder, das hintere Teil ist durch die Luftbalge ersetzt. So musste ich die hinteren genieteten Federböcke vom alten mühsam abmachen und am neuen anschrauben. Die Stoßdämpfer wurden durch neue ersetzt. Ebenso wurden die vorderen Bremsscheiben erneuert. Es mussten zahlreiche Kleinteile und Konsolen vom Spenderfahrzeuge umgebaut werden. Allerdings mussten fast alle Teile vor dem Einbau ins Zielfahrzeug aufbereitet und lackiert werden.
Ein großen Dank muss ich Achim aussprechen der mir mit zahlreichen Tips und Unterstützung zur Seite stand.

[Michaele532]

Sehr interessant. Respekt vor so'nem Umbau.
Aber: wir wollen Bilder sehen!

Also her damit...

Micha

[wo_wo]

Hier mal ein paar Bilder, muss die Originalbilder zuerst komprimieren bevor ich sie hochladen kann

[dream]

Ach wo-wo... ...so ein Vario ist "nicht Fisch und nicht Fleisch"...
Aber anscheinend gibts ja nicht so wenige die mit einem bischen von beidem zufrieden werden... ...unter solchen auch ich. Ich meine... ...wir sind ja nicht alle aus dem härtesten gegossen...

Mir gefällt die Nummer die du da abziehst! Ähnliche Gedanken schwebten auch mir durch den Kopf.
Einerseits eine sehr interessante Idee weil man tatsächlich auch einen längeren Radstand haben kann als der gängigste Grossteil der verfügbaren Varios auf dem Markt... ...wenn man ihn denn braucht...
Andererseits stellt sich mir die Frage wo du zum Schluss mit deinem Investment dazu ankommst und ob das ganze letzten Endes sinnvoll erscheinen wird? Kommt ja ausser Ziel- u. Spenderfahrzeug wahrscheinlich noch ein bemerkenswertes Sümmchen an "Kleinkram" hinzu, schätze ich mal...

Ich warte dann schon mal gespannt auf deinen weiteren Bericht!

[wo_wo]

Hi beni,
das kann schon sein dass es nicht Fleisch nicht Fisch ist.
aber wo fängt Fleisch an wo hört Fisch auf?
Die einen reisen mit einem Kleinwagen und dachzelt die andern mit KAT und wo Geld keine rolle spielt einen moderner zetros 6x6. der vario ist für mich genau das richtige. zum reisen noch wirtschaftlich. von der Technik für meine angestrebten reisen ausreichend. so allrad und offroadverückt sind glaub nur wir deutsche. ich war in Südamerika u.a. in den Anden mit dem Motorrad unterwegs. außer die Touristen, voran die Europäer harte niemand einen allrad. die einheimischen fahren zu 99% mit zwillingsbereiften heckgetriebene fahrzeugen und kommen auch überall hin. von daher ist das ganze in meinen augen eh ein hype. ich möchte etwas abseits der strasse unterwegs sein und den ein oder anderen Strand anfahren.
Wenn ich offroadverückt fahren wollte dann müsste es ein unimog oder so sein. auf meinen reisen wird 90% normal zu fahrende strasse sein. und den rest, kann ich wenn ich wollte sperren und Untersetzung zuschalten.

zurück zum projekt. ich habe nach einem fertigen 4x4 basisfahrzeug geschaut. entweder 15 Jahre oder älter und teuer oder neuer und übertrieben teuer. in Euro, ich habe keinen brauchaten unter 40k Euro gesehen.
bei meinem umbau habe ich an zusätzlichem kosten neue bremsscheiben vorne und 4x bremsschläuche sowie 4 stossdämpfer investiert. in der Summe ca 1200€. jetzt kommt noch Material für den zwischenrahmen von ca 300€. in der gesamtsumme liege ich etwas unter 25k €.
Zeit habe ich nicht gerechnet. ich sehe es als Hobby und fun an. wenn es das nicht ist darf ich es nicht so angehen.
aber es ist nicht zu unterschätzen welcher Aufwand es ist.
sehr hilfreich ist das Wis und epc. da kann man teileNummern rauschen und Preise abklären damit man abwägen kann ob aufarbeiten oder neu kaufen.
was nich hinzukommen wird sind die Kosten für einzelbereifung sowie Einbau einer Klimaanlage.
viele grüsse
wolfgang

[wo_wo]

wollte gerade noch ein paar Bilder Hochadel, aber mit dem Handy geht's nicht da ich die Bilder erst verkleinern muss. dann morgen

[dream]

Danke für die ausführliche Antwort, Wolfgang!

Hierzu:

wollte gerade noch ein paar Bilder Hochadel, aber mit dem Handy geht's nicht da ich die Bilder erst verkleinern muss. dann morgen

Dann hol dir mal die App "Image Reduce" im Google Store...

[wo_wo]

beni, Danke für den Tipp.
aber ist ein Bissle umständlich.

[wo_wo]

möchte euch mal wieder Neuigkeiten von meinem Projekt nicht vorenthalten.

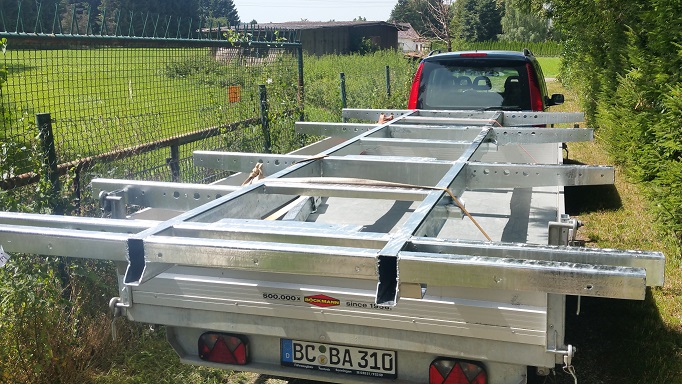

Den Zwischenrahmen habe ich fertig und heute vom Verzinken abgeholt. habe ihn gleich mal unter den Koffer gepackt und geschaut ob er noch passt.

Hab da eine Frage. Wird der Koffer auf den Zwischenrahmen geschraubt und geklebt oder nur geschraubt?

[Bustreter]

Zink und nur kleben? Lieber nicht. Auf frisch verzinkt hält auf dauer nicht viel. Kombiniere Kleben und Schrauben.
Frage zum ZR....wird der in den koffer integriert? Oder unter den Koffer? Gebaut.
Warum offene Längsprofile? Soll da ein gepäckträger rein?
Hat sich der Rahmen beim verzinken(ev.beim schweissen )verzogen?...bei mir waren es 2 cm in der diagonalen...mühsam gerichtet... das verzinken waren 0,5 cm an 2 seitenprofilen.
Ch.

[wo_wo]

kam vielleicht nicht eindeutig rüber, klar war kleben und schrauben gemeint.
Der Koffer kommt auf den Rahmen. Die Bodenplatte ist 20mm Siebdruck die mit 50mm Styrodur gedämmt wird.

Offenes Rahmenprofil, was spricht dagegen. will mir offenhalten einen Heckträger für Moped oder Ersatzräder anzubauen
Beim Schweißen hat sich der Rahmen um ca 3cm nach oben verzogen. Mit Stapler und 10t Gewicht wieder ausgerichtet

[Pitmaster]

Hallo Wolfgang,

schrauben gehört zu den lösbaren, kleben zu den unlösbaren Verbindungen. Ich würde mir die Möglichkeit den Koffer vom Rahmen zu trennen nicht nehmen, zumal zusätzliches kleben hier keinen Vorteil bietet.

Guido

[Bustreter]

Nönö...passt scho mit den offenen Profilen war nur das Interesse ob mit oder ohne Gepäckträger bzw. Integrierter Zr.
Ch.

[wo_wo]

So, Koffer ist auf dem Rahmen. Da ich den Holzboden nun doch durch Monopanplatten ersetzt habe musste ich diesen am Rand des Untergurtprofiles kleben. Habe dazu Sabatack 750 verwendet. Die Monopanplaten sind resistent gegen Wasser und Feuchtigkeit extrem leicht und stabil. nun kommen 50mm Styrodur drauf und oben dann 6mm Birke Multiplex, an den Decke und Wänden kommen ebenfalls 50mm Styrodur und 6mm Birke Multiplex

[Puffi]

Und nun bitte Fotos mit der Einzelbereifung

Gruß Puffi

[wo_wo]

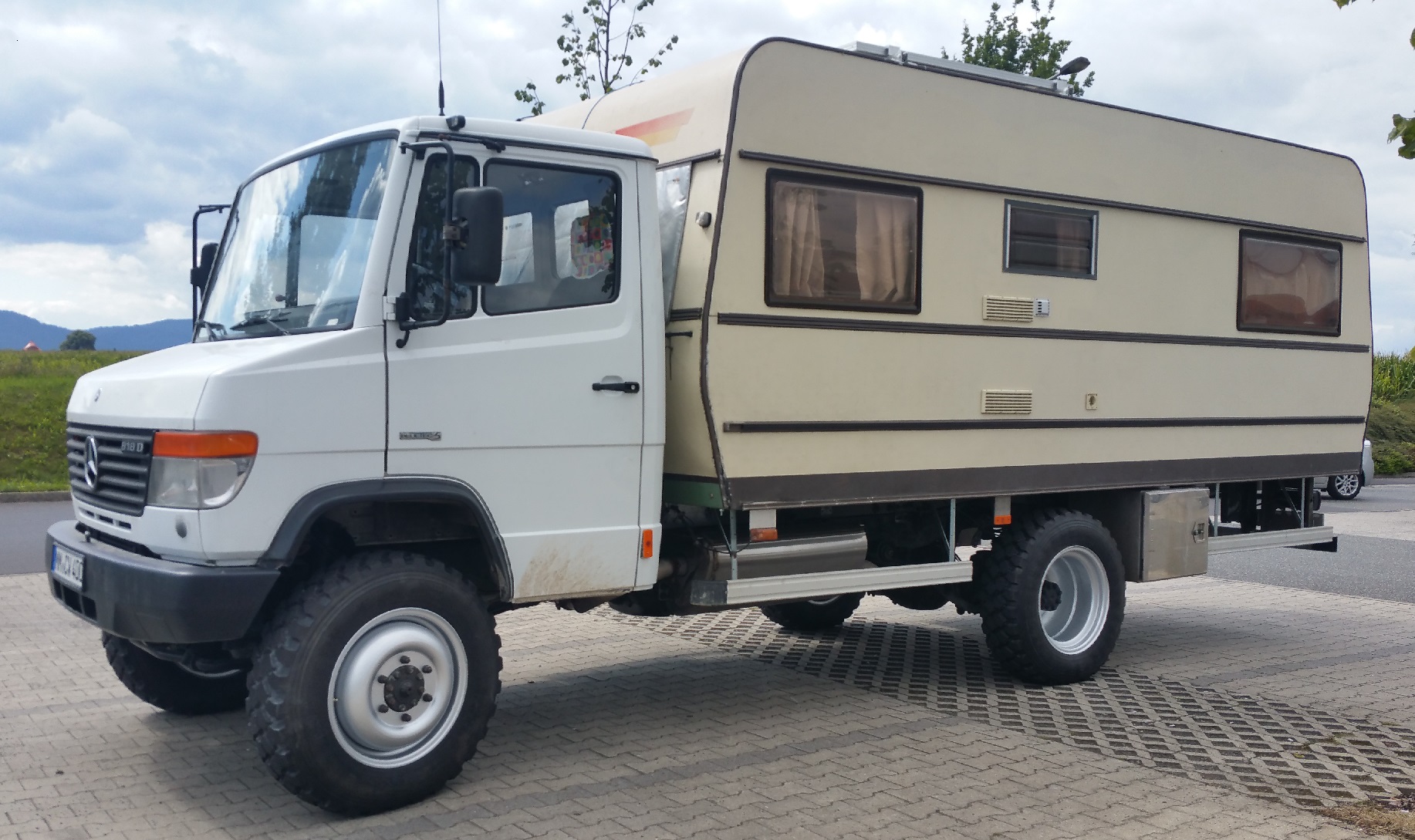

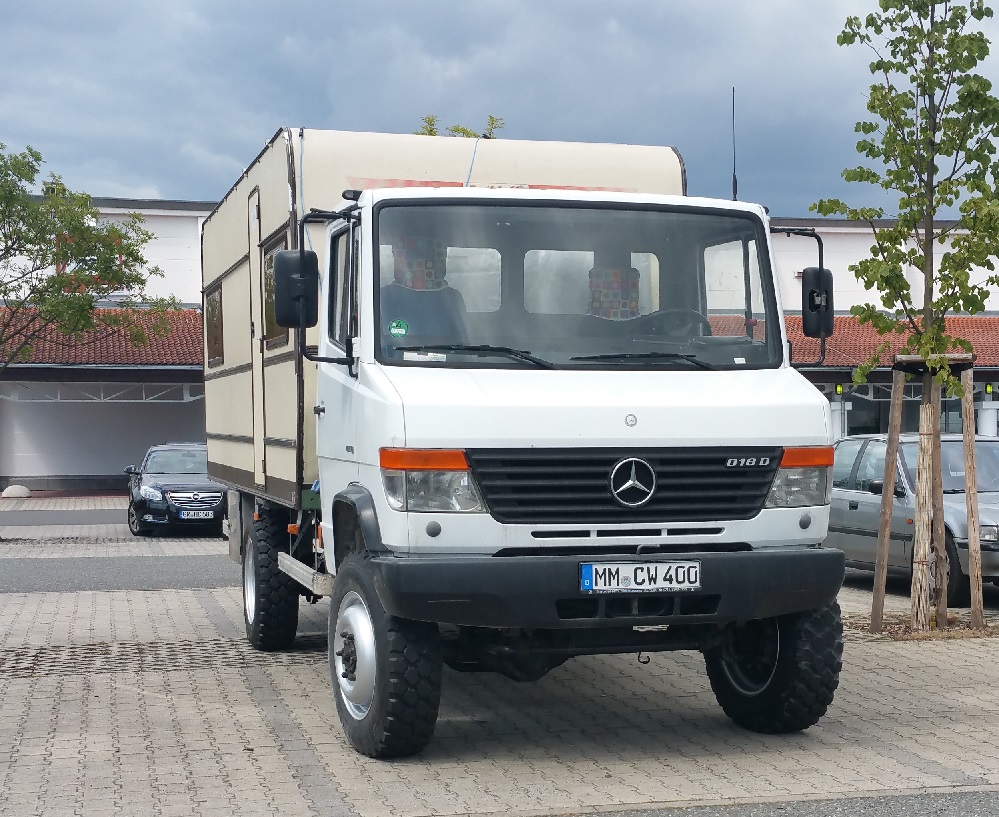

Hier mal 2 Bilder von meiner Umrüstung auf Einzelbereifung 275/80/R20

Der Wohnwagenaufbau ist ein Provisorium bis der richtige Koffer fertiggebaut ist
Gutachten ist gemacht Umtypisierung auf Wohnmobil, Allrad sowie die Räder sind eingetragen

erste große Ausfahrt erfolgt zum Williystreffen


Grüße
Wolfgang

[MANniMan]

...das Fahrgestell sieht jetzt echt cool aus...TOP....den komm ich mir auf dem Wily-Treffen dann auf jeden Fall mal genauer anschauen...

[Puffi]

Das würde mich auch interessieren, komme evtl. zum Treffen

Gruß Puffi

[Der gesetzlose Saarländer]

Hallo Wolfgang,

was mußtest Du an der Karosserie ändern damit die Räder vorne gepasst haben? Bei mir steht der Umbau noch an, Unimog-Felgen hab ich schon.
Sind die Räder schon eingetragen? Könntest Du mir von der Eintragung per PN eine Kopie senden?

Gruß Denis

[Gerd55]

Ist echt cool geworden.

Mich würde interessieren wieviel Dich dieses Projekt in etwa gekostet hat?

[Puffi]

Hallo Wolfgang,

werde ziemlich sicher zum Treffen kommen, man sieht sich.

Gruß Puffi

[vario]

Hallo Wolfgang!

Hier mal 2 Bilder von meiner Umrüstung auf Einzelbereifung 275/80/R20
(...)
Gutachten ist gemacht Umtypisierung auf Wohnmobil, Allrad sowie die Räder sind eingetragen

Hast Du schonmal einen Verschränkungstest gemacht?

Gruß

Uli

[wo_wo]

Verschränkungstest habe ich keinen gemacht, will ich auch lieber nicht.
Dass der Wohnwagen nicht viel aushält ist klar. Ist auch nur Provisorisch und muss nur so lange aushalten bis der neue Koffer fertig ist. Da bin ich gerade dran die neuen klappen einzubauen.

Gerd55, zu den Kosten. Ich habe ja 2 Fahrzeuge gekauft. Dazu habe ich folgende Verschleißteile erneuert.
Bremscheiben vorne
alle bremsschläuche
Marquardt Stoßdämpfer
Alle Öle und Filter
2 Gelenkwellen
Felgen und reifen
Nun dürft ihr ein wenig raten ;-))

Grüße vom caravanalon
Wolfgang

[vario]

Verschränkungstest habe ich keinen gemacht, will ich auch lieber nicht.
Dass der Wohnwagen nicht viel aushält ist klar.

Mir geht es nicht um den Wohnwagen, sondern um Deine Vorderräder beim Rechtskurvenfahren.
Federt dann da was ein ist der Reifen kaputt! Hast Du die Bilder in meinem Link angesehen?

Uli

[wo_wo]

warum soll da der reifen kaputt gehen? der lenkeinschlag ist geändert. somit strruft selbst beim einfedern nix.

[vario]

der lenkeinschlag ist geändert. somit strruft selbst beim einfedern nix.

Darauf wollte ich raus.
Wenn Du soweit begrenzt hast, dass das nicht mehr passieren kann ist alles OK.

Gruß

Uli

[wo_wo]

Hallo zusammen

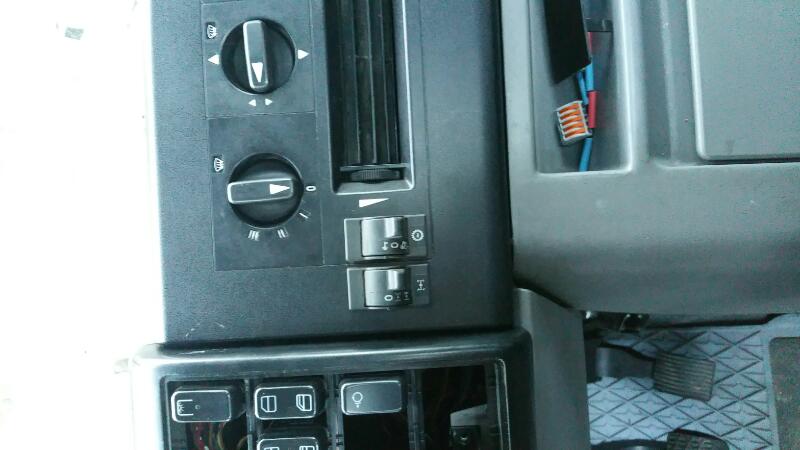

So, dachte ich muss mal wieder Neuigkeiten schreiben. Habe mir einen Lenkstockschalter mit Tempomatfunktion besorgt und meinen
guten vario mit Tempomat nachgerüstet. Das Ganze war recht easy, 5 leitungen vom CPC zum linken Fußraum ziehen. Lenkstockschalter tauschen, im DAS freischalten und läuft.

Grüße aus dem Allgäu
Wolfgang

[VWBusman]

Hallo Wolfgang,

interessant das Du so einfach deinen Vario mit Tempomat ausgerüstet bekommen hast.
Mercedes sagt mir immer das eine Tempomatnachrüstung bei meinem Vario von 2009 nicht möglich wäre.

Vielleicht kannst Du mir weiterhelfen!?!?

Gruß Christopher

[wo_wo]

Hallo Christopher,

es ist bei deinem Auto an sich auch kein Problem den Tempomat nachzurüsten.
rechter Lenkstockschalter mit Tempomatfunktion austauschen, 6 Kabel von diesem an die Motorregelung rechts im Fußraum legen
und danach noch mit der SD freischalten.
Hast du einen Schaltplan? wenn nicht, dann schick mir deine Emailadresse per PN dann schick ich ihn dir zu.


Gruß
Wolfgang

[wo_wo]

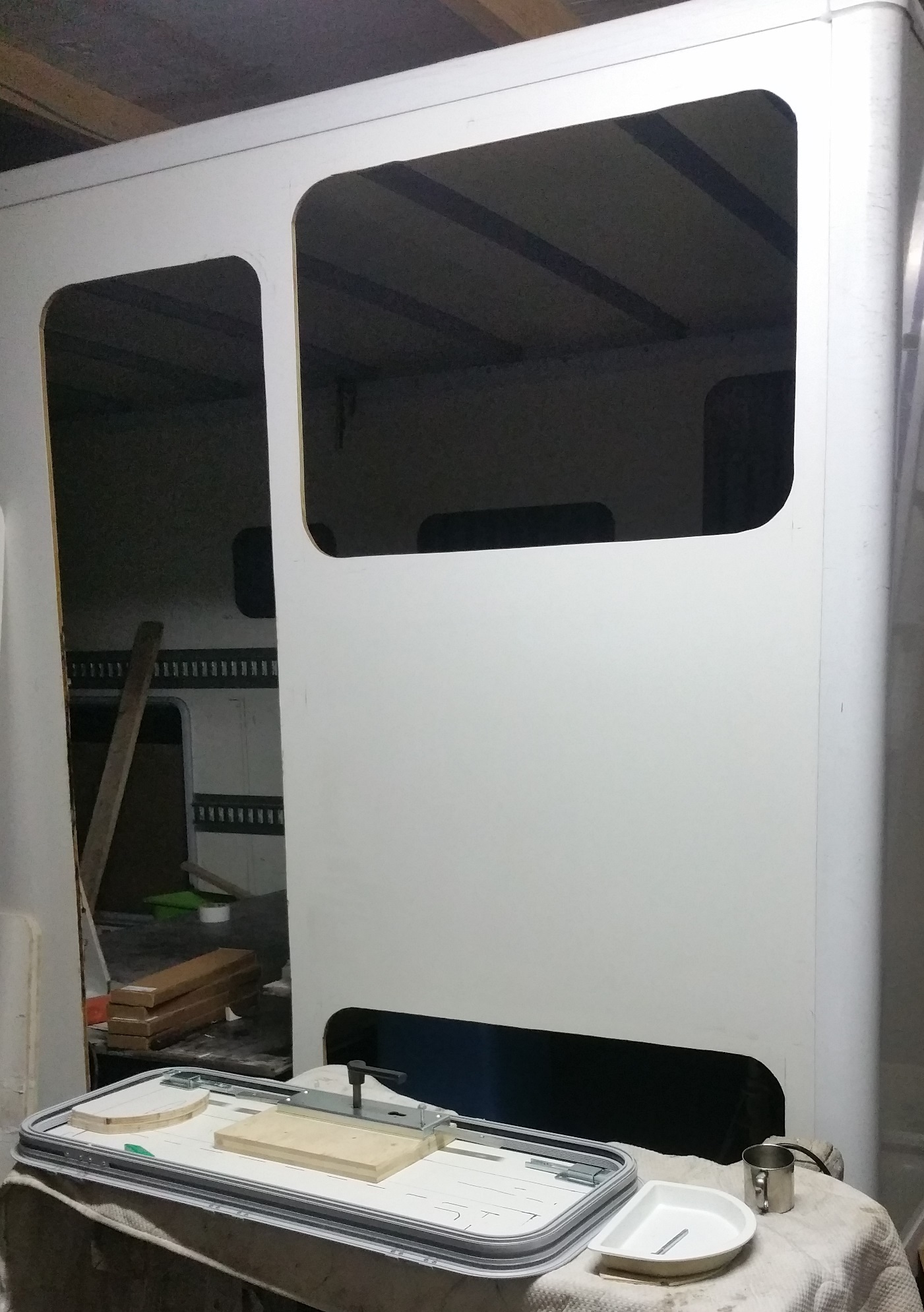

Es geht wieder ein bischen vorwärts. Bin gerade dabei die Klappen und Fenster einzubauen.

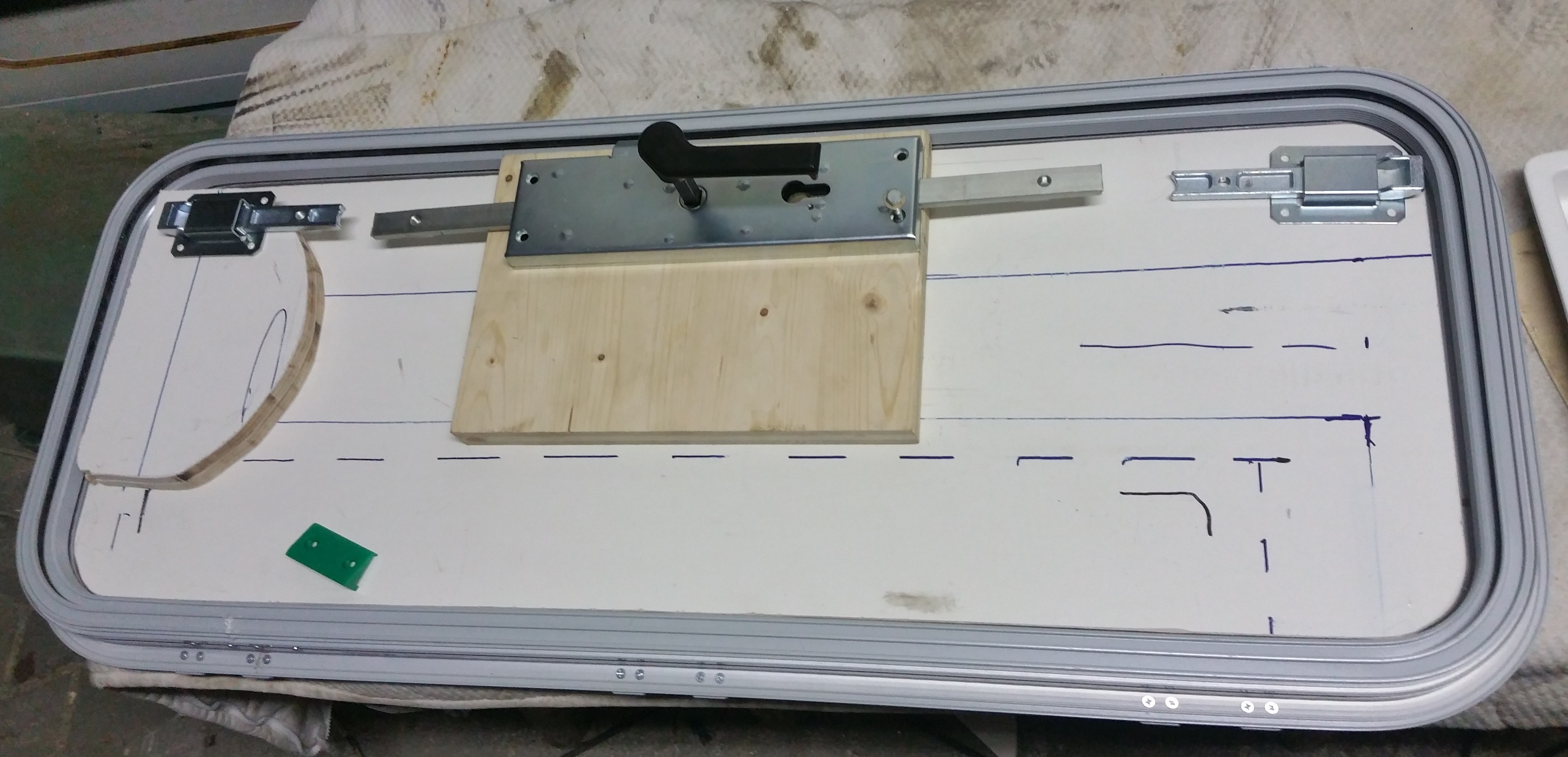

und dann noch die Schubstangenschlösser an die Klappen machen

Stellt sich nur die Frage welcher Kleber. Würth Klebt und dichtet/Power oder ein PU-Kleber von zb Kleiberit
