Umbau Shelterleiter --> nun klappbar

#1 Beitrag von brummiwomo » 2019-07-20 15:18:37

Hallo zusammen,

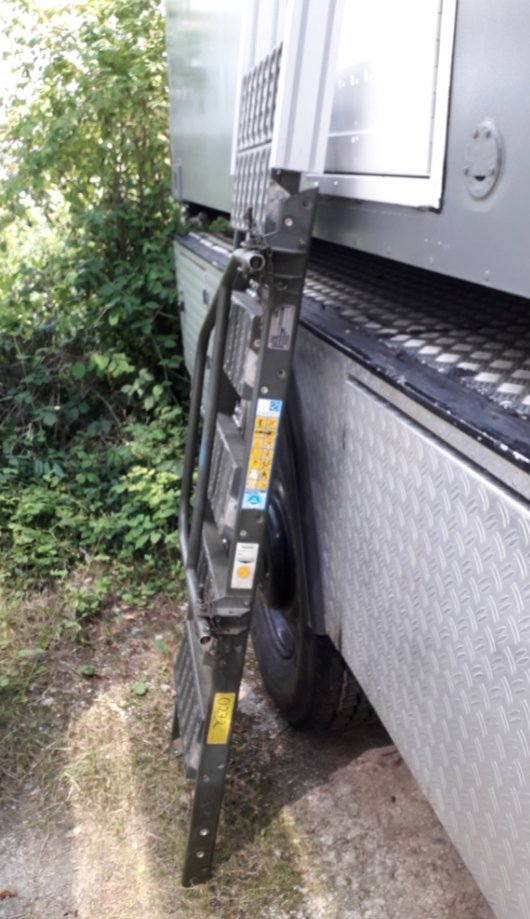

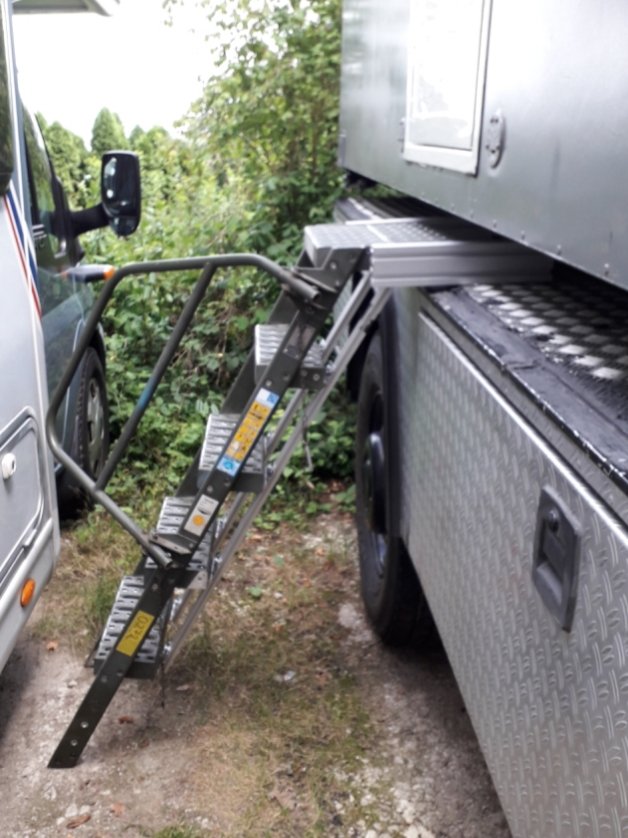

Hab meine Shelterleiter so umgebaut, dass sie nun klappbar ist und flach unter den Shelter geschoben werden kann. Dort habe ich ca. 14cm Platz für Campingmöbel, die Leiter, Bergeutensilien usw...

Der Leiterumbau ist noch nicht ganz fertig, aber grundsätzlich funktioniert es schonmal.
Nun will ich noch ein paar Kleinigkeiten schöner machen usw..

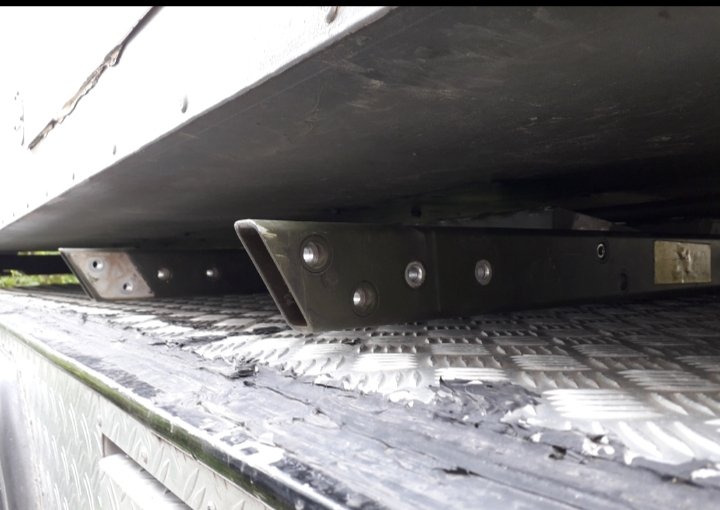

Die Leiter wird dann in 150cm langen 50/50/4 Aluwinkelschienen (noch vom Feuerwehraufbau) auf dem Fahrzeug verschraubt geführt. Ein Mechanismus zum Verriegeln ist auch geplant.

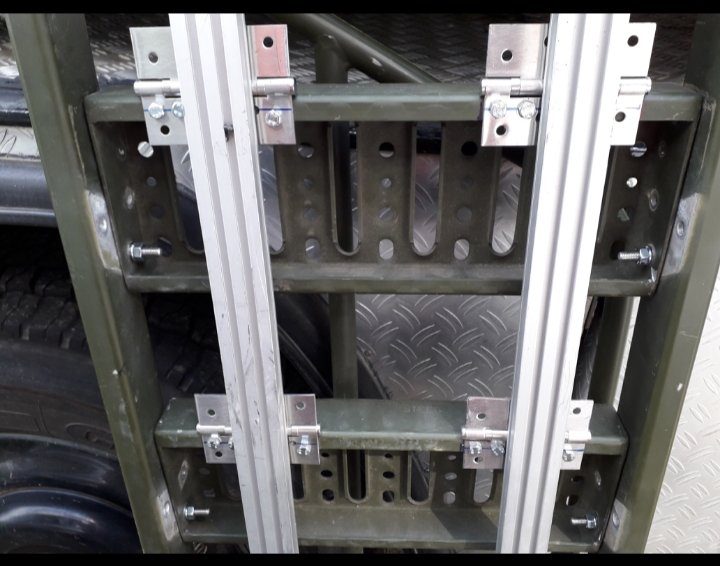

Der Umbau ist recht simpel. Bei jeder Stufe die hintere der beiden Schrauben pro Seite entfernen und auf die Stufenrückseite ein 20/40 ITEM-Profil mit Edelstahlscharnieren verschraubt.
Warum ITEM: hatte ich halt da.

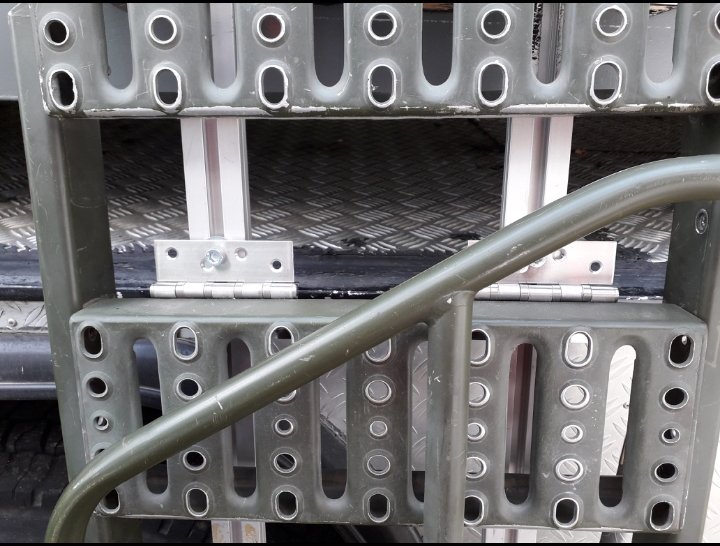

Die Scharniere sind in einem früheren Leben mal Türbänder gewesen und besser als einfache Scharnierchen.

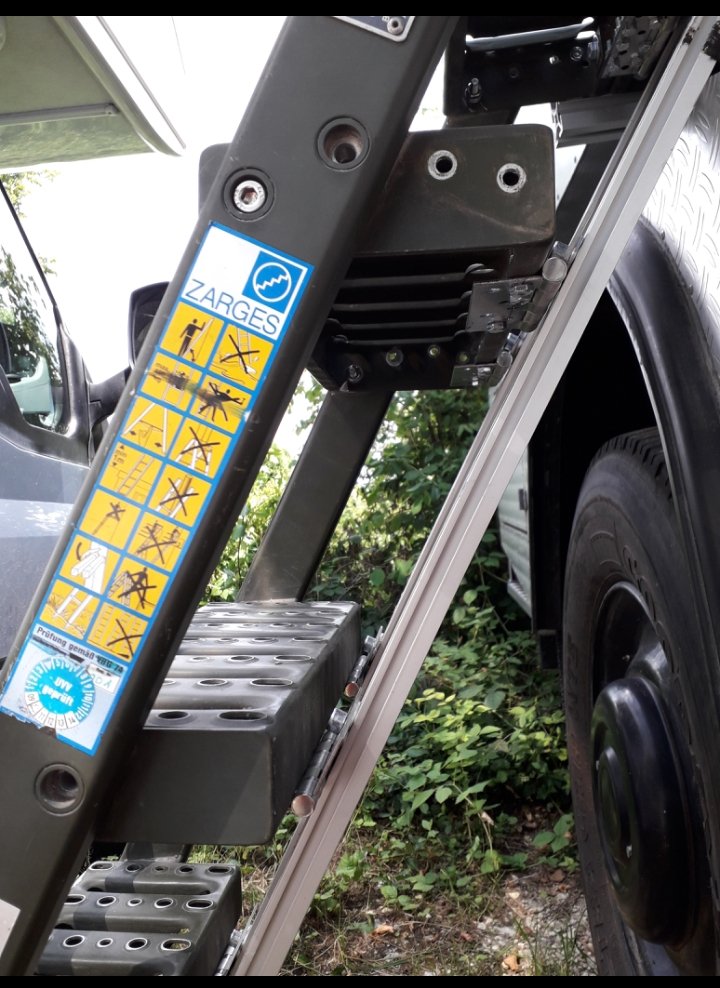

Zwischen nun beweglicher Stufe und der originalen Aluwange habe ich an der Schraube eine Nylon-U-Scheibe. Mal sehen ob die das verträgt.

Eine Stufe ist aufgrund der Höhe übrig gewesen. Diese habe ich an die oberste einfach angeschraubt und die damit verlängert.

Vielleicht dient es ja mal jemand als Anregung. Freue mich natürlich auch immer über Verbesserungsvorschläge.

Aber nun ein paar Bilder

Grüße
Carsten
Iveco 95-17
Ausbaustand: FW-Aufbau weg. Zwischenrahmen fertig.
Shelter und Fahrzeug lackiert. Neue Seitentür eingebaut, Originaltür raus und verschlossen. Nun Fenster einbauen, Durchstieg basteln, Boden innen neu aufbauen.
Details: brummiwomo . de

grijo
Überholer
Beiträge: 240
Registriert: 2007-01-22 17:33:29
Wohnort: Raum Esslingen

Re: Umbau Shelterleiter --> nun klappbar

#2 Beitrag von grijo » 2019-07-20 16:32:56

Gute Idee.
Habe auch noch eine Shelterleiter rumliegen ..... danke für die Anregung.#
Joachim

Benutzeravatar
MarkusG
abgefahren
Beiträge: 1032
Registriert: 2006-11-15 21:54:06
Wohnort: Franken
Kontaktdaten:

Re: Umbau Shelterleiter --> nun klappbar

#3 Beitrag von MarkusG » 2019-07-21 19:47:45

Nicht schlecht, gute Idde. :unwuerdig:
Ist ähnlich der Leitern von Jumbo.
Gruß Markus
Oberfranken/Bayern/Deutschland

Benutzeravatar
amv
neues Mitglied
Beiträge: 5
Registriert: 2017-02-16 18:40:00
Kontaktdaten:

Re: Umbau Shelterleiter --> nun klappbar

#4 Beitrag von amv » 2019-07-26 10:05:04

Sehr cool! :unwuerdig:
darf man das kopieren?

Benutzeravatar
brummiwomo
Schlammschipper
Beiträge: 492
Registriert: 2017-04-14 12:04:22
Wohnort: Nähe Stuttgart

Re: Umbau Shelterleiter --> nun klappbar

#5 Beitrag von brummiwomo » 2019-07-26 10:45:15

amv hat geschrieben:
2019-07-26 10:05:04
Sehr cool! :unwuerdig:
darf man das kopieren?

Das ist Sinn und Zweck des Threads :-)

Wenn dann noch Verbesserungen dabei rauskommen: super !
Iveco 95-17
Ausbaustand: FW-Aufbau weg. Zwischenrahmen fertig.
Shelter und Fahrzeug lackiert. Neue Seitentür eingebaut, Originaltür raus und verschlossen. Nun Fenster einbauen, Durchstieg basteln, Boden innen neu aufbauen.
Details: brummiwomo . de

Benutzeravatar
mastersork
Schlammschipper
Beiträge: 467
Registriert: 2010-09-02 12:55:12
Wohnort: Hamburg

Re: Umbau Shelterleiter --> nun klappbar

#6 Beitrag von mastersork » 2019-07-28 15:40:32

Moin,

Schöne Lösung! Müsste ich bei mir auch mal machen, dann könnte die Frau die Leiter auch bedienen. Würde ich mir gerne mal live anschauen :)

Gruß Simon
