Kofferbau

#1 Beitrag von Enzo » 2010-03-11 21:34:32

Moin Moin,

auch wenn ich dieses Jahr kaum arbeiten konnte, so hatte der Winter auch sein gutes: Ich hatte Zeit, Zeit um spontan mit meinem Kofferbau zu beginnen.
Innenmaße : 2,37*2,28*2,02
1,5mm Alu, 40mm Styrodor ( Dach-Boden 60mm), 12 mm OSB
Alles miteinander flächig verklebt.
Da alle ja gerne Fotos schauen werde ich mal ein paar zeigen.

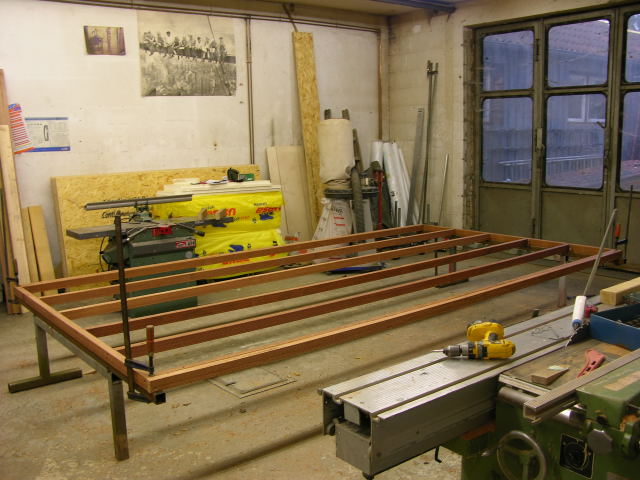

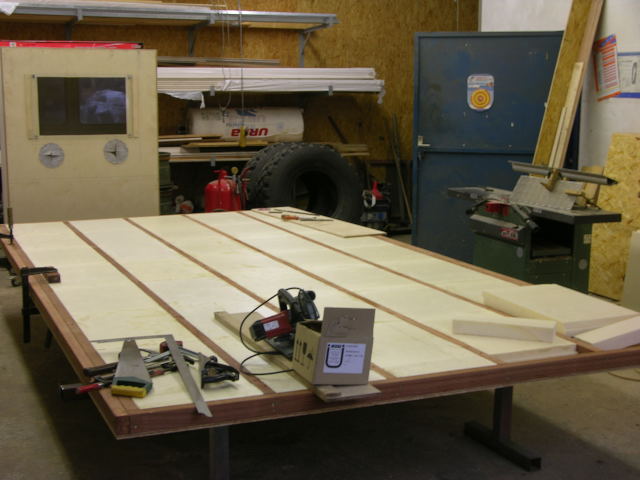

Erst der Boden

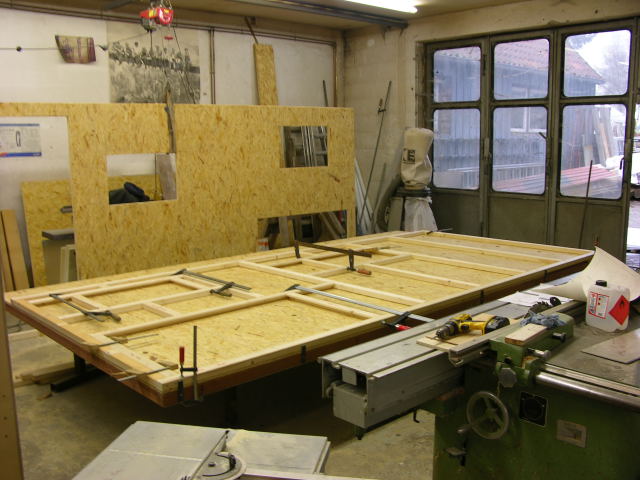

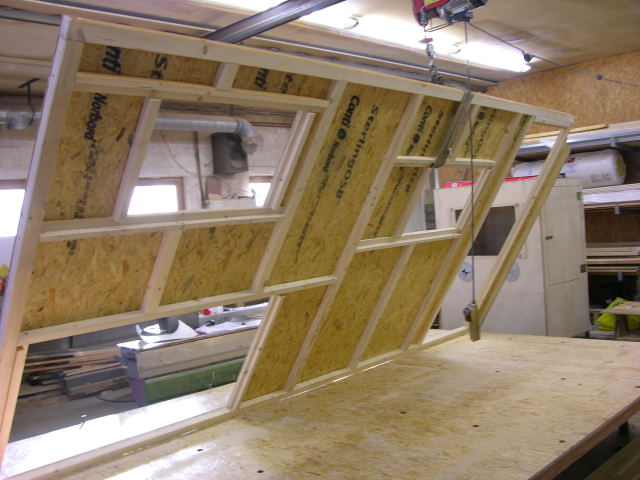

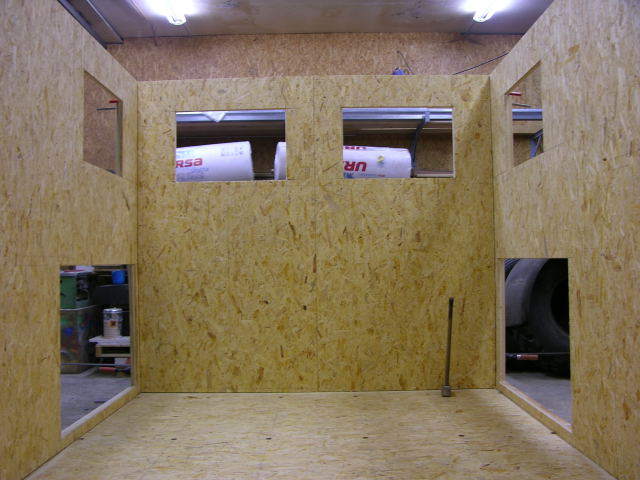

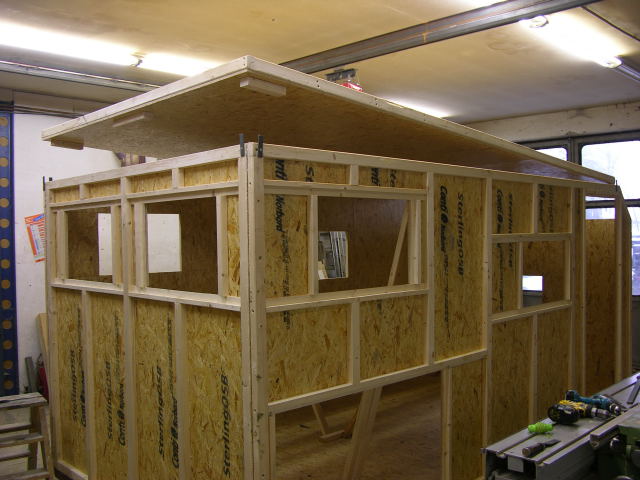

dann die Wände

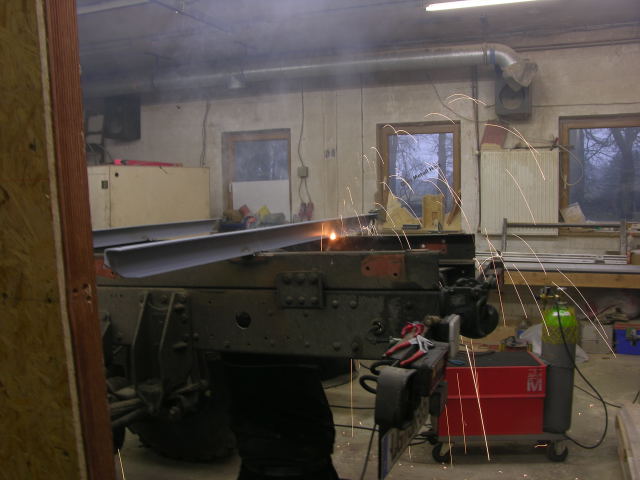

Traversen auf den Hilfsrahmen schweißen

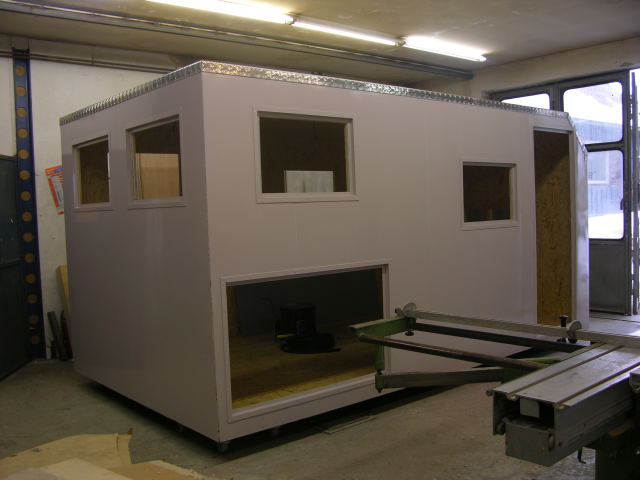

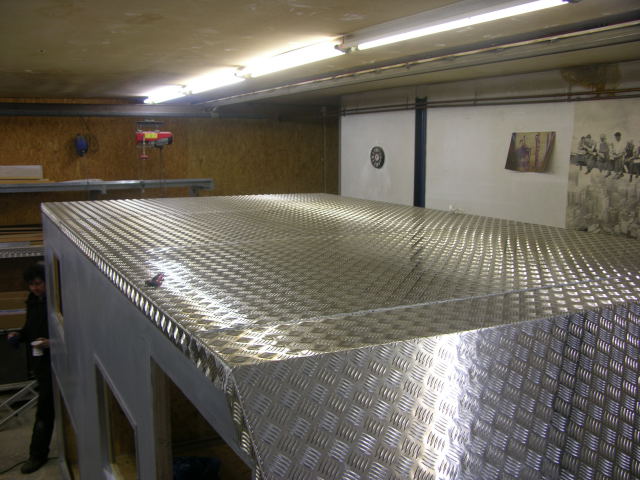

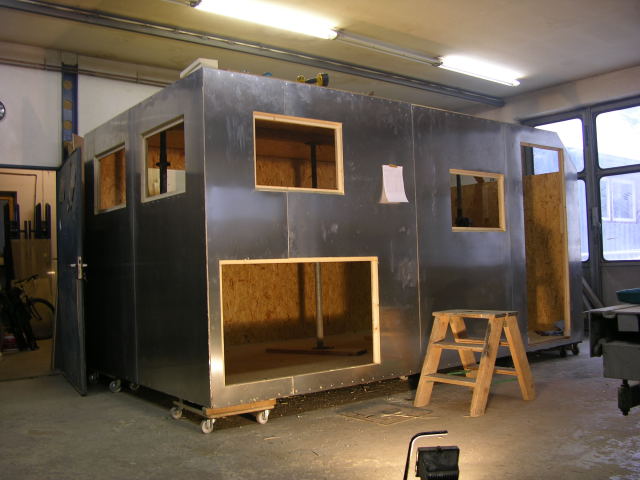

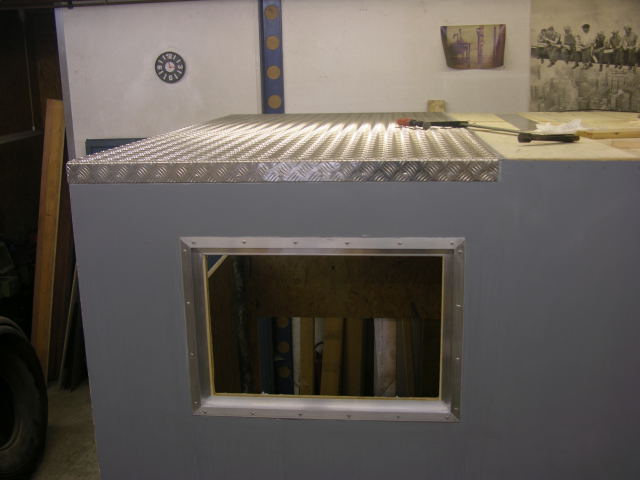

Dämmung und Alu klebenBild
Noch ein wenig Farbe

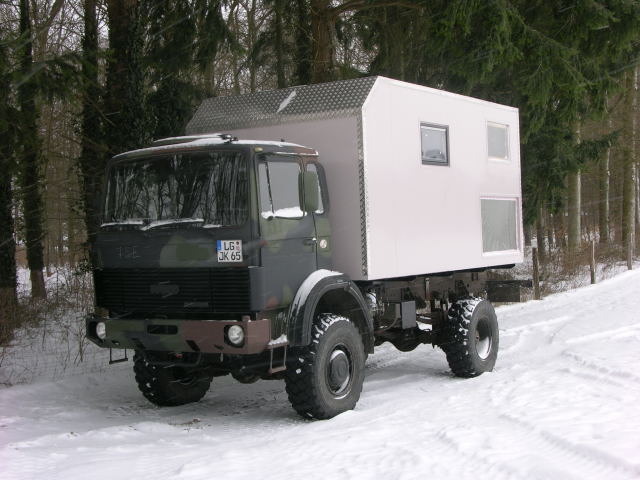

und raus mit der Kiste, brauche wieder Platz in der Werkstatt
So, das wars erst einmal
Gruß Jens

rocknroll
Kampfschreiber
Beiträge: 5001
Registriert: 2006-11-07 14:39:33
Wohnort: Konstanz

#2 Beitrag von rocknroll » 2010-03-11 21:38:03

nicht schlecht, was hast du den als Isoliermaterial für den Boden genommen?

Gruß Rock
Verkaufe Lima 100A 28V. Neu , mit 80mm Aufnahme.
Verkaufe LIMA 150A 28V.

Benutzeravatar
MB2031
süchtig
Beiträge: 868
Registriert: 2009-01-07 17:04:53
Wohnort: (Frankreich) wo unser LKW steht

Re: Kofferbau

#3 Beitrag von MB2031 » 2010-03-11 21:56:53

Enzo hat geschrieben:Moin Moin,

Innenmaße : 2,37*2,28*2,02

Gruß Jens
Hallo Jens , als erstes mal Herzlichen Glückwunsch und Hut ab :unwuerdig: , tolle Arbeit .

Nur mit den Massen komm ich nicht zurecht , Dein Aufbau ist doch länger als 2,37 ????

Ehrwürdige Grüsse

Werner :cool:
Das Leben in ORANGE sehen .................

Wer bis zum Hals in Scheisse steckt, sollte den Kopf nicht hängen lassen.

biglärry

#4 Beitrag von biglärry » 2010-03-11 22:14:39

Respekt Jens , das ist mal eine der besten Aufbauarbeiten die ich je gesehen habe . Ich mag Holz-Metall-Allrounder die Ihr Handwerk verstehen . Bin mal gespannt auf den Ausbau . Lass uns bitte weiter daran teilhaben .

Benutzeravatar
Enzo
süchtig
Beiträge: 790
Registriert: 2009-07-19 22:13:54
Wohnort: Ecuador

#5 Beitrag von Enzo » 2010-03-11 22:17:47

Hallo Werner,

wäre ein wenig zu kurz geraten, sind 4,37

Jens

Benutzeravatar
Veit M
Allrad-Philosoph
Beiträge: 4387
Registriert: 2008-03-30 19:32:24
Wohnort: 82008 Unterhaching

#6 Beitrag von Veit M » 2010-03-11 22:18:23

Wow, sieht super aus. Ich vermisse ein paar Diagonalstreben aber die Kräfte nehmen sicher die Holzplatten gut auf.

Wie hast Du das mit den Kanten und der Stabilität dort gemacht?
Hast Du das Holz irgendwie vorbehandelt daß es auch bei evtl. auftretender Feuchte nicht gammelt (was man ja nicht hofft)?
Ging wirklich flott, wenn der Ausbau auch so schnell geht kann es ja mit dem Reisen schnell losgehen. Ich drück die Daumen.

Ciao

Veit

Benutzeravatar
DaGerba
infiziert
Beiträge: 85
Registriert: 2009-10-25 2:25:11
Wohnort: nördlich von München

#7 Beitrag von DaGerba » 2010-03-11 23:25:52

Servus Jens,

das schaut sehr interessant aus! Holz wäre im Gegensatz zu Metall ein Werkstoff, mit dem ich gut zurechtkomme.

Was mich interessiert, ist das Gewicht. Hab mal ein bisschen gerechnet:

Außenfläche Koffer ca. 52 m² (oder?)

Rohdichte OSB ca. 650 kg/m³
also 52 * 0,012 * 650 = 405,6 kg OSB

Rohdichte Alu ca. 2700 kg/m³
also 52 * 0,0015 * 2700 = 210,6 kg Alu

Das wären also 616,2 kg für die ganze Kiste, abzüglich Fensterausschnitte. Das klingt richtig gut, finde ich!
Weißt du zufällig das Gewicht deines Koffers?

Gruß
Michael
Zuletzt geändert von DaGerba am 2010-03-11 23:36:29, insgesamt 1-mal geändert.

Benutzeravatar
DaGerba
infiziert
Beiträge: 85
Registriert: 2009-10-25 2:25:11
Wohnort: nördlich von München

#8 Beitrag von DaGerba » 2010-03-11 23:31:58

Zum Thema Gewicht hab ich grad noch was nettes gefunden: Hier gibts einen Online-Rechner, der einem das Gewicht von Platten verschiedener Werkstoffe ausrechnet. Für Selberausbauer sicher praktisch.

Gruß
Michael

Benutzeravatar
jonson
Allrad-Philosoph
Beiträge: 4126
Registriert: 2007-05-07 18:40:32
Wohnort: on the road

#9 Beitrag von jonson » 2010-03-12 9:23:21

Der ist aber echt schön geworden..
Frei im Fahrzeug lebend. Unterwegs seit Oktober 1982
Instagramm ... jonsonglobetrotter

joso
infiziert
Beiträge: 43
Registriert: 2008-06-18 21:56:25

#10 Beitrag von joso » 2010-03-12 15:43:25

Glückwunsch, ein schöner Koffer ist das geworden!
Da bekommt man gleich Lust es Dir nachzumachen. Ist der aber auch geländetauglich?

Ich hätte dazu noch ein paar Fragen:
Hast Du für den Boden anderes Holz zb. Eiche etc. - wg. Feuchtigkeit - verwand?
Gibt es noch zusätzliche Aussteifungen?
Hast Du beide Seiten des Holzständer mit OSB verkleidet oder ist auf der Außenseite nur die 1,5mm Aluhaut?
Mit welchen Klebstoff hast Du geklebt - SIKA?
Wie lange war die Bauzeit?
Hast Du mit Holz-Wohnmobilaufbauten bereits Erfahrungen?
Was -wenn ich fragen darf - sind die ca. Materialkosten für Holz und Alu?

Dank´Dir für die Antworten
Gruß Joso
Zuletzt geändert von joso am 2010-03-12 15:47:39, insgesamt 1-mal geändert.

Benutzeravatar
achatius
Überholer
Beiträge: 279
Registriert: 2009-10-11 15:49:25
Wohnort: 97941 tauberbischofsheim
Kontaktdaten:

#11 Beitrag von achatius » 2010-03-12 18:50:38

Schön Schön Schön das ist sehr Schön ich habe auch schon über so was nachgedacht Ich bin mir aber noch nicht schlüssig was ich machen soll
Habe schon viele angeschaut aber das ist einfach TOLL :unwuerdig: :unwuerdig: :unwuerdig:
Bitte noch um weidere Bilder
OS Ich habe mit meine 1017 angefangen

Benutzeravatar
Enzo
süchtig
Beiträge: 790
Registriert: 2009-07-19 22:13:54
Wohnort: Ecuador

#12 Beitrag von Enzo » 2010-03-12 23:51:36

Das wären also 616,2 kg für die ganze Kiste, abzüglich Fensterausschnitte. Das klingt richtig gut, finde ich!
Weißt du zufällig das Gewicht deines Koffers?

Gruß
Michael[/quote]

Hallo Michael,

kommen noch Holzlatten, Kleber, Dämmung, Alu Profile und Mehrgewicht für Alu Riffel 2,5-4mm auf dem Dach dazu. Wird ca. 950 Kg wiegen.
Jens

Benutzeravatar
Enzo
süchtig
Beiträge: 790
Registriert: 2009-07-19 22:13:54
Wohnort: Ecuador

#13 Beitrag von Enzo » 2010-03-13 0:50:38

joso hat geschrieben:Glückwunsch, ein schöner Koffer ist das geworden!
Da bekommt man gleich Lust es Dir nachzumachen. Ist der aber auch geländetauglich?

Dank´Dir für die Antworten
Gruß Joso
Falls nicht habe ich ne schöne Gartenlaube, kann rauchen so viel ich will, bin Chef der Fernbedienung und keiner nörgelt rum :D :D
Jens

Hallo Joso hast pn

Benutzeravatar
makabrios
Forumsgeist
Beiträge: 7495
Registriert: 2006-11-24 20:00:35

#14 Beitrag von makabrios » 2010-03-13 10:39:20

Boahh,
die Leute haben Werkstatt und Arbeitsgerät!!!

Willichauch
:cool: :cool:

Koffer sieht schick aus!

Neid
MAK

Benutzeravatar
Maggi De
Schrauber
Beiträge: 306
Registriert: 2006-11-23 19:37:51
Wohnort: Mittel Franken

#15 Beitrag von Maggi De » 2010-03-13 13:00:31

Hi Enzo,

sieht gut aus. Welchen Kleber hast du denn verwendet um alles miteinander zu verkleben ?
Reine Neugier. Nach Sikaflex schaut das Ergebniss jedenfalls nicht nicht aus. Oder ?
Bin von der flächigen Verarbeitung mit Sika nämlich nicht so überzeugt und suche alternativen die in ihrer Konsistenz flüssiger sind.






Gruß

Holger
Zuletzt geändert von Maggi De am 2010-03-23 21:35:27, insgesamt 1-mal geändert.

Anton
Schrauber
Beiträge: 321
Registriert: 2006-10-04 13:37:46

#16 Beitrag von Anton » 2010-03-13 13:30:48

Hallo


Toll!

Es geht eben doch mit Holz! Und da mein Koffer änhlich aufgebaut ist freu ich mich das es mehr Leute gibt die der Sache vertrauen.

Was mich stutzig macht: der Hilfsrahmen ist fest mit dem Fahrgestell verbunden. Jedenfalls siehts auf den Bildern so aus.

Ist der Rahmen dieses Fahrgestells so fest das er sich nicht verwindet?

Sonst seh ich leider Bruch vorprogramiert. Wär schade um die schöne Kabine. :(


VG Anton
Zuletzt geändert von Anton am 2010-03-13 13:37:59, insgesamt 1-mal geändert.
Wir brauchen keine Verrückten, es gibt hier schon mehr als genug!

Benutzeravatar
ludger
neues Mitglied
Beiträge: 3
Registriert: 2010-03-12 17:15:36

#17 Beitrag von ludger » 2010-03-13 17:26:54

Schönes Teil !

Wie hast Du die Verbindung Wand - Boden und Wand - Decke ausgeführt?

Benutzeravatar
Enzo
süchtig
Beiträge: 790
Registriert: 2009-07-19 22:13:54
Wohnort: Ecuador

#18 Beitrag von Enzo » 2010-03-13 17:54:29

Maggi De hat geschrieben:Hi Enzo,

sieht gut aus. Welchen Kleber hast du denn verwendet um alles miteinander zu verkleben ?
Reine Neugier. Nach Sikaflex schaut das Erbebniss jedenfalls nicht nicht aus. Oder ?
Bin von der flächigen Verarbeitung mit Sika nämlich nicht so überzeugt und suche alternativen die in ihrer Konsistenz flüssiger sind.






Gruß

Holger
Makroplast 8160 von Henkel Teroson, wird in 3,5 Kg Gebinden angeboten. Ist ein 2K Kleber. Flächig mit nem Zahnspachtel aufttragen.
Jens

biglärry

#19 Beitrag von biglärry » 2010-03-13 17:58:30

Maggi De hat geschrieben:Hi Enzo,

sieht gut aus. Welchen Kleber hast du denn verwendet um alles miteinander zu verkleben ?
Reine Neugier. Nach Sikaflex schaut das Erbebniss jedenfalls nicht nicht aus. Oder ?
Bin von der flächigen Verarbeitung mit Sika nämlich nicht so überzeugt und suche alternativen die in ihrer Konsistenz flüssiger sind.

Mir gefielen die Sikaprodukte auch absolut gar nicht und hab mich umgeschaut und ein Pattexprodukt gefunden .

http://www.pattex.be/new/fr/onzeproduct ... -Fix_BE_FR

Es heisst Power Fix aber aufgepasst , es gibt auch ein deutsches Power Fix Produkt von Pattex das aber ein anderes ist als das Benelux Power Fix Produkt . Ich habe mit diesem Produkt alles geklebt , Alu , Holz , Metalle veschiedener Art auf andere Teile usw. . Ich bin bis heute vom Produkt absolut überzeugt .

Benutzeravatar
Enzo
süchtig
Beiträge: 790
Registriert: 2009-07-19 22:13:54
Wohnort: Ecuador

#20 Beitrag von Enzo » 2010-03-13 18:05:11

Anton hat geschrieben:Hallo


Toll!

Es geht eben doch mit Holz! Und da mein Koffer änhlich aufgebaut ist freu ich mich das es mehr Leute gibt die der Sache vertrauen.

Was mich stutzig macht: der Hilfsrahmen ist fest mit dem Fahrgestell verbunden. Jedenfalls siehts auf den Bildern so aus.

Ist der Rahmen dieses Fahrgestells so fest das er sich nicht verwindet?

Sonst seh ich leider Bruch vorprogramiert. Wär schade um die schöne Kabine. :(


VG Anton
Die Lagerung ist noch in Arbeit. Im Moment hinten fest und seitliche Führungslaschen. Über Ostern nehme ich den Koffer runter und mache vorne noch ne Federlagerung. Dann heb den LKW mal mit dem Stapler hoch und mach einen Verwindungtest.
Gruß Jens

Benutzeravatar
Maggi De
Schrauber
Beiträge: 306
Registriert: 2006-11-23 19:37:51
Wohnort: Mittel Franken

#21 Beitrag von Maggi De » 2010-03-13 18:37:34

Danke Jens und Biglärry . Das Kleben kann beginnen :D :D :D

Anton
Schrauber
Beiträge: 321
Registriert: 2006-10-04 13:37:46

#22 Beitrag von Anton » 2010-03-13 18:46:33

Enzo hat geschrieben: Die Lagerung ist noch in Arbeit. Im Moment hinten fest und seitliche Führungslaschen. Über Ostern nehme ich den Koffer runter und mache vorne noch ne Federlagerung. Dann heb den LKW mal mit dem Stapler hoch und mach einen Verwindungtest.

Hallo


Sauber! Dann bin ich beruhigt! :cool:


VG Anton
Wir brauchen keine Verrückten, es gibt hier schon mehr als genug!

Benutzeravatar
Der Bootsbauer
süchtig
Beiträge: 898
Registriert: 2009-03-28 14:41:47
Wohnort: Regensburg
Kontaktdaten:

#23 Beitrag von Der Bootsbauer » 2010-03-13 20:05:09

Geile Kiste ääh Kabine! So ähnlich würde ich auch bauen.
Hast Du das Holz in der Konstruktion irgendwie behandelt? Nicht daß dir das vielbeschworene Kondenswasser alles wieder zerstört.

Benutzeravatar
Max_LT2
Schlammschipper
Beiträge: 420
Registriert: 2006-10-03 19:42:11
Wohnort: München

#24 Beitrag von Max_LT2 » 2010-03-14 13:39:36

Hallo Jens,

Glückwunsch zum gelungenen Kofferbau; ist auch eine gute Möglichkeit seine Traumabmessungen zu realisieren.

Das Gewicht finde ich gut. 950kg für einen Koffer der etwas größer als ein FM2 Shelter ist sind absolut O.K. (Innenmaße : 4,37*2,28*2,02)

Wenn ich die Bilder richtig sehe sind es mehrere Aluplatten pro Seite.
Was hast Du mit den Fugen gemacht? Sind die Platten mit oder ohne Abstand zusammengesetzt?

Die Holzleisten sind einfache gehobelte Fichtenleisten, oder?

Gruß Markus
aktuell: VW LT2 75kW TDI und Womoausbau.
wieder verkauft: MB911 mit BGS Koffer und MB 1019 Feuerwehr RW2

Benutzeravatar
Enzo
süchtig
Beiträge: 790
Registriert: 2009-07-19 22:13:54
Wohnort: Ecuador

#25 Beitrag von Enzo » 2010-03-14 17:55:15

Max_LT2 hat geschrieben:Hallo Jens,

Glückwunsch zum gelungenen Kofferbau; ist auch eine gute Möglichkeit seine Traumabmessungen zu realisieren.

Das Gewicht finde ich gut. 950kg für einen Koffer der etwas größer als ein FM2 Shelter ist sind absolut O.K. (Innenmaße : 4,37*2,28*2,02)

Wenn ich die Bilder richtig sehe sind es mehrere Aluplatten pro Seite.
Was hast Du mit den Fugen gemacht? Sind die Platten mit oder ohne Abstand zusammengesetzt?

Die Holzleisten sind einfache gehobelte Fichtenleisten, oder?

Gruß Markus
Hallo Markus,

Sind gehobelte Fichtenleisten 40*60mm , der Boden besteht aus Bankirai. Die Aluplatten haben ca. 4mm Luft auf dem Stoß, sind mit Alustreifen hinterlegt und versiegelt.
Jens

clouchard
Selbstlenker
Beiträge: 152
Registriert: 2009-10-11 18:36:44
Wohnort: Burgwedel

#26 Beitrag von clouchard » 2010-03-14 18:17:38

Na das macht mir doch Mut. Ich habe seit Dezember auch schon alles Material unterm Zeltdach(mangels Halle) liegen. Nur der Winter hat den Bau nicht zugelassen. Ich will den Aufbau fast genauso machen, nur: Wandaufbau: Innen 9mm Sperrholz und aussen 6mm Sperrholz. Boden: 18mm Sperrholz aussen und 22mm Sperrholz innen. Wand und Boden 40mm Styrodur. Dach Aussen 18mm Sperrholz, 60mm Styrodur, innen 9mm Sperrholz. Und genau wie bei Dir, 60x40mm Hobelware als Ständerwerk.
Viel Spass noch beim weiterbauen
Frank

Benutzeravatar
Gremlin
Kampfschrauber
Beiträge: 535
Registriert: 2009-01-16 15:41:32
Wohnort: 45525 Hattingen

#27 Beitrag von Gremlin » 2010-03-14 19:29:09

Saubere Arbeit :D
damit köntest du auch Geld verdienen.

Im Moment bin ich noch auf der Suche nach einem Zeppelin Shelter aber wenn ich mir deinen Aufbau so anschaue

und meine Frau sagt auch noch, das ist aber toll gemacht, :eek:

gut das ich keinen Kran in der Scheune habe """" aber wer weiß """

Neidische Grüße

Frank
Ich sage meinem Cheffe immer wieder,
"Schick mich doch in die Wüste."
und was ist, er machts nicht

Anton
Schrauber
Beiträge: 321
Registriert: 2006-10-04 13:37:46

#28 Beitrag von Anton » 2010-03-14 21:38:15

clouchard hat geschrieben: Ich will den Aufbau fast genauso machen, nur: Wandaufbau: Innen 9mm Sperrholz und aussen 6mm Sperrholz. Boden: 18mm Sperrholz aussen und 22mm Sperrholz innen. Wand und Boden 40mm Styrodur. Dach Aussen 18mm Sperrholz, 60mm Styrodur, innen 9mm Sperrholz. Und genau wie bei Dir, 60x40mm Hobelware als Ständerwerk.
Viel Spass noch beim weiterbauen
Frank
Hallo

Das ist aber reichlich! Und wirklich nicht nötig. Solch dicke Platten braucht es wirklich nicht. Außen reichen 9mm völlig, innen max. 6mm.

An der Wand.

Und der Boden: 18 und 22 mm? Da kannst man einen Panzer drin transportieren!

Guck mal hier: http://www.womobox.de/phpBB2/viewtopic. ... eubau+holz

Und selbst da ist schon alles reichlich. 1/3 weniger an Plattenstärke und Holzmaßen würde es auch tun.

Heute weiss ich das. Beim Bau war ich mir nicht sicher.

VG Anton
Wir brauchen keine Verrückten, es gibt hier schon mehr als genug!

Benutzeravatar
Max_LT2
Schlammschipper
Beiträge: 420
Registriert: 2006-10-03 19:42:11
Wohnort: München

#29 Beitrag von Max_LT2 » 2010-03-14 23:18:33

Hallo,
Was zahlt man denn eigentlich für 1m2 Aluplatte mit 1,5mm Wandstärke in etwa? Eine Größenordnung würde schon reichen um mal überschlagsmässig kalkulieren zu können.

Gruß
Markus
aktuell: VW LT2 75kW TDI und Womoausbau.
wieder verkauft: MB911 mit BGS Koffer und MB 1019 Feuerwehr RW2

Benutzeravatar
Lennat1113
Überholer
Beiträge: 233
Registriert: 2007-10-18 23:20:44

#30 Beitrag von Lennat1113 » 2010-03-15 0:31:54

Vielleicht ist mir auf den Fotos dieser wirklich gelungen Arbeit etwas entgangen.
Ist denn bei den am Hilfsrahmen angeschweissten Querstreben die allseits geforderte Verwindung des Fahrwerks zum starren Koffer noch möglich?
Alles was du hast - hat irgendwann dich

Antworten
