Befestigung Tankkonsole Anzahl Schrauben

#1 Beitrag von torstenW » 2020-11-15 18:56:37

Dumme Frage, aber mit wie vielen Schrauben muss eine Tankkonsole befestigt werden?
Habe aktuell 2 x M14 10.9 in vorhanden Löcher des Rahmens befestigt und will nur ungern weitere Löcher in den Rahmen bohren?
Muss also eine dritte Schraube sein, oder geht das mit den beiden????
(Kommt ein 400Ltr Tank drauf.)
tankkonsole M14 400Ltr Tank.jpg

Benutzeravatar
burkhard
abgefahren
Beiträge: 2125
Registriert: 2006-10-03 12:08:45
Wohnort: Bonn

Re: Befestigung Tankkonsole Anzahl Schrauben

#2 Beitrag von burkhard » 2020-11-15 19:02:04

2 x M14 10,9 reicht locker, aber bei 400 Liter unbedingt eine Verstärkungsplatte an der Innenseite des Rahmens anbringen und am besten die Rahmenschrauben mit Flansch von Mercedes nehmen.
Darauf achten, dass die Konsolen/Spannbänder dort sind, wo der Tank die Schwallwände hat. Die Position der Schwallwände ist durch Nuten am Tank markiert.

Viele Grüße
Burkhard

Benutzeravatar
itchyfeet
Überholer
Beiträge: 211
Registriert: 2016-09-04 12:33:24
Wohnort: Babenhausen

Re: Befestigung Tankkonsole Anzahl Schrauben

#3 Beitrag von itchyfeet » 2020-11-15 20:19:56

Wie sehen die Rahmenschrauben mit Flansch genau aus ?

Benutzeravatar
burkhard
abgefahren
Beiträge: 2125
Registriert: 2006-10-03 12:08:45
Wohnort: Bonn

Re: Befestigung Tankkonsole Anzahl Schrauben

#4 Beitrag von burkhard » 2020-11-15 20:39:09

Seite 39 - 44. Teile-Nummern M14 Seite 42.

https://bb-portal.mercedes-benz.com/tec ... 829_de.pdf

Adriaan
LKW-Fotografierer
Beiträge: 127
Registriert: 2019-08-16 7:50:10
Wohnort: Im schönen Westerwald

Re: Befestigung Tankkonsole Anzahl Schrauben

#5 Beitrag von Adriaan » 2020-11-15 21:32:00

Habe noch jede Menge M14x1.5 Rippschrauben und Muttern mit Flansch in 10,9 von Würth da. So ähnlich wie diese
https://eshop.wuerth.de/Produktkategori ... de/DE/EUR/
Sag mal welche Länge du brauchst, wenn ich die habe schick ich dir welche. Irgendwann ein Weißbier reicht dafür :joke:

Adriaan

hugepanic
Kampfschrauber
Beiträge: 583
Registriert: 2018-06-24 20:13:55

Re: Befestigung Tankkonsole Anzahl Schrauben

#6 Beitrag von hugepanic » 2020-11-15 22:10:44

Wie kann man die Aussage treffen ob 2 schrauben ausreichen, wenn man nicht weiß wo die 2 Schrauben positioniert sind.
Oder übersehe ich was auf dem Bild?

Benutzeravatar
torstenW
neues Mitglied
Beiträge: 9
Registriert: 2020-05-18 20:45:46

Re: Befestigung Tankkonsole Anzahl Schrauben

#7 Beitrag von torstenW » 2020-11-16 20:34:43

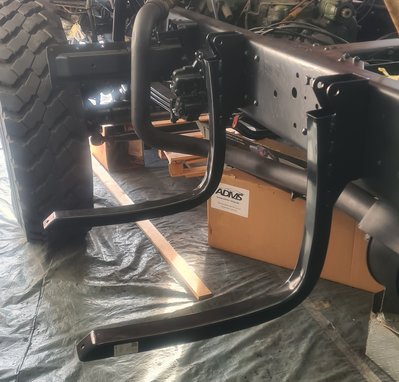

hier ein Bild, wo die aktuell positioniert sind.
Schraubenlänge ist 40mm
Die "Gegenplatte" welche bei der Konsole dabei war, habe ich innen verbaut.
Wietimobil2.0 tankkonsole schraubbefestigung.jpg

Benutzeravatar
torstenW
neues Mitglied
Beiträge: 9
Registriert: 2020-05-18 20:45:46

Re: Befestigung Tankkonsole Anzahl Schrauben

#8 Beitrag von torstenW » 2020-11-16 20:35:32

Adriaan hat geschrieben:
2020-11-15 21:32:00
Habe noch jede Menge M14x1.5 Rippschrauben und Muttern mit Flansch in 10,9 von Würth da. So ähnlich wie diese
https://eshop.wuerth.de/Produktkategori ... de/DE/EUR/
Sag mal welche Länge du brauchst, wenn ich die habe schick ich dir welche. Irgendwann ein Weißbier reicht dafür :joke:

Adriaan
Super, das klingt nach einem echten Angebot :unwuerdig:
Details gerne per PN

Benutzeravatar
burkhard
abgefahren
Beiträge: 2125
Registriert: 2006-10-03 12:08:45
Wohnort: Bonn

Re: Befestigung Tankkonsole Anzahl Schrauben

#9 Beitrag von burkhard » 2020-11-16 20:40:02

Denk noch dran, die Rippschrauben danach über zu lackieren, da die Rippen dem Lack beschädigen und es sonst zu Unterrostungen kommt.

Viele Grüße
Burkhard

Benutzeravatar
laubegaster
neues Mitglied
Beiträge: 15
Registriert: 2017-09-19 11:21:37

Re: Befestigung Tankkonsole Anzahl Schrauben

#10 Beitrag von laubegaster » 2020-11-17 10:07:45

Hallo zusammen,

hier gibt es einige Empfhelungen zur Tankmontage https://www.sag.at/wp-content/uploads/2 ... ontage.pdf
Gruß Maik
Steyr 12m18 im Aufbau

vale
Überholer
Beiträge: 234
Registriert: 2018-09-06 19:27:42
Wohnort: Colnrade

Re: Befestigung Tankkonsole Anzahl Schrauben

#11 Beitrag von vale » 2020-11-17 10:59:09

Bei mir ist tatsächlich eine der Konsolen nicht direkt auf der Schwallwand sondern direkt daneben. Ansonsten hätte ich zusätzliche Löcher in Rahmen bohren müssen. :angel:

MAN Fahrer
Selbstlenker
Beiträge: 163
Registriert: 2019-10-10 18:42:23
Wohnort: Hamburg-Süd/ost

Re: Befestigung Tankkonsole Anzahl Schrauben

#12 Beitrag von MAN Fahrer » 2020-11-17 12:07:40

Bei meinem alten Tank, waren es zwei Schrauben bei ca. 180 Ltr. Bei dem neuen sind es vier bei 400 Ktr.
Deine Konsole sieht aber auf den Bildern auch so aus, als wenn die nicht für 400+ Kg. sind, oder sieht es nur so aus??
Auch wegen der Schrauben Anzahl. Bei mir waren die Alten Konsolen auch von innen geschraubt und bei den Neuen von Außen.
Gruß Detlef

Leben, das ist das aller seltenste in der Welt - die meisten Menschen existieren nur.
>Oskar Wilde<

vale
Überholer
Beiträge: 234
Registriert: 2018-09-06 19:27:42
Wohnort: Colnrade

Re: Befestigung Tankkonsole Anzahl Schrauben

#13 Beitrag von vale » 2020-11-17 12:10:34

MAN Fahrer hat geschrieben:
2020-11-17 12:07:40
Bei meinem alten Tank, waren es zwei Schrauben bei ca. 180 Ltr. Bei dem neuen sind es vier bei 400 Ktr.
Deine Konsole sieht aber auf den Bildern auch so aus, als wenn die nicht für 400+ Kg. sind, oder sieht es nur so aus??
Auch wegen der Schrauben Anzahl. Bei mir waren die Alten Konsolen auch von innen geschraubt und bei den Neuen von Außen.
Bei mir sehen die gleich aus und sind auch für einen 400l Tank.

MAN Fahrer
Selbstlenker
Beiträge: 163
Registriert: 2019-10-10 18:42:23
Wohnort: Hamburg-Süd/ost

Re: Befestigung Tankkonsole Anzahl Schrauben

#14 Beitrag von MAN Fahrer » 2020-11-17 12:14:43

Wenn man den Link von laubegaster mal liest, steht da auch was von 4 Schrauben.
Naja, solange der nicht abreist oder der Tüv was sagt.
Gruß Detlef

Leben, das ist das aller seltenste in der Welt - die meisten Menschen existieren nur.
>Oskar Wilde<

Benutzeravatar
burkhard
abgefahren
Beiträge: 2125
Registriert: 2006-10-03 12:08:45
Wohnort: Bonn

Re: Befestigung Tankkonsole Anzahl Schrauben

#15 Beitrag von burkhard » 2020-11-17 13:26:02

vale hat geschrieben:
2020-11-17 10:59:09
Bei mir ist tatsächlich eine der Konsolen nicht direkt auf der Schwallwand sondern direkt daneben. Ansonsten hätte ich zusätzliche Löcher in Rahmen bohren müssen. :angel:
Das ist schlecht. Normalerweise ist auf dem Tank ein Aufkleber drauf auf dem steht, das in diesem Fall die Garantie erlischt. Ich hatte auch das Problem, das bei meinen Rahmen die Löcher nicht im richtigen Abstand waren, so dass ich die Konsolen so hätte montieren können, dass sie direkt über den Schwallwänden gehen.
Darauf hin habe ich bei Borges-Seelze angerufen. Der Techniker erklärte mir, dass das schon wichtig ist, da der Tank sonst mit der Zeit kaputt geht. Ich habe dann die Konsolen versetzt. Allerdings nicht, indem ich neue Rahmenlöcher gebohrt. Ich habe die Konsolen auf eine dicke Adapterplatte geschweißt so dass ich dann mit der Adapterplatte die richtige Position der Löcher bzw. Konsolen anpassen konnte.

Auf den Seiten 74 - 75 siehst du, welche Toleranzen möglich sind:
https://bb-portal.mercedes-benz.com/zei ... 160130.pdf

sico
abgefahren
Beiträge: 3495
Registriert: 2006-10-05 19:52:42
Wohnort: 84556 kastl

Re: Befestigung Tankkonsole Anzahl Schrauben

#16 Beitrag von sico » 2020-11-17 14:08:47

torstenW hat geschrieben:
2020-11-16 20:34:43
hier ein Bild, wo die aktuell positioniert sind.
Schraubenlänge ist 40mm
Die "Gegenplatte" welche bei der Konsole dabei war, habe ich innen verbaut.

Wietimobil2.0 tankkonsole schraubbefestigung.jpg
Hallo Thorsten,
ich meine mit dem, was ich auf den Bildern sehe, das kannst du so lassen.
Die zwei M14-Schrauben je Konsole tragen den Tank ohne Probleme.
Auf der Innenseite des LKW-Rahmens braucht es allerdings dicke Unterlagen.
mfg
Sico

Benutzeravatar
torstenW
neues Mitglied
Beiträge: 9
Registriert: 2020-05-18 20:45:46

Re: Befestigung Tankkonsole Anzahl Schrauben

#17 Beitrag von torstenW » 2020-11-18 21:04:45

Vielen Dank an euch für die Tipps. Bringt mich weiter und meinem Ziel näher. Teile dann das finale Ergebnis.... :rock:
