Aufbaulänge Mercedes vario gesucht

#1 Beitrag von akkuflex » 2019-08-05 17:31:21

Hallo,
Hat einer noch ein altes Vario Prospekt rumliegen und kann mir sagen welche aufbaulänge Mercedes bei einer vario doka mit 3,15m radstand vorgesehen hat?
Oder vielleicht sogar eine Zeichnung davon.

Danke
Gruß Martin

Benutzeravatar
Pirx
Säule des Forums
Beiträge: 11457
Registriert: 2006-10-04 20:03:38
Wohnort: Raum Stuttgart
Kontaktdaten:

Re: Aufbaulänge Mercedes vario gesucht

#2 Beitrag von Pirx » 2019-08-05 17:57:37

Hallo Martin!

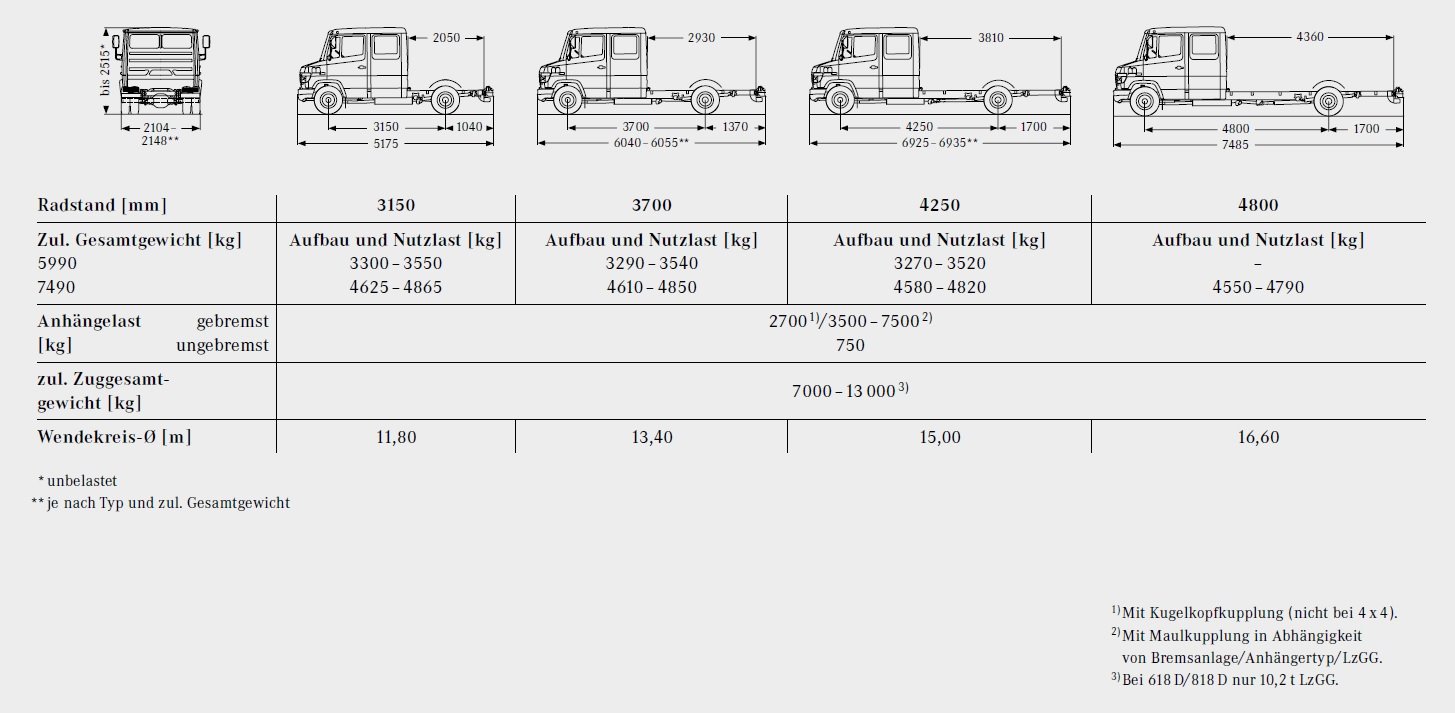

Hier mal das Prospektbild des Fahrgestells mit den Abmessungen:

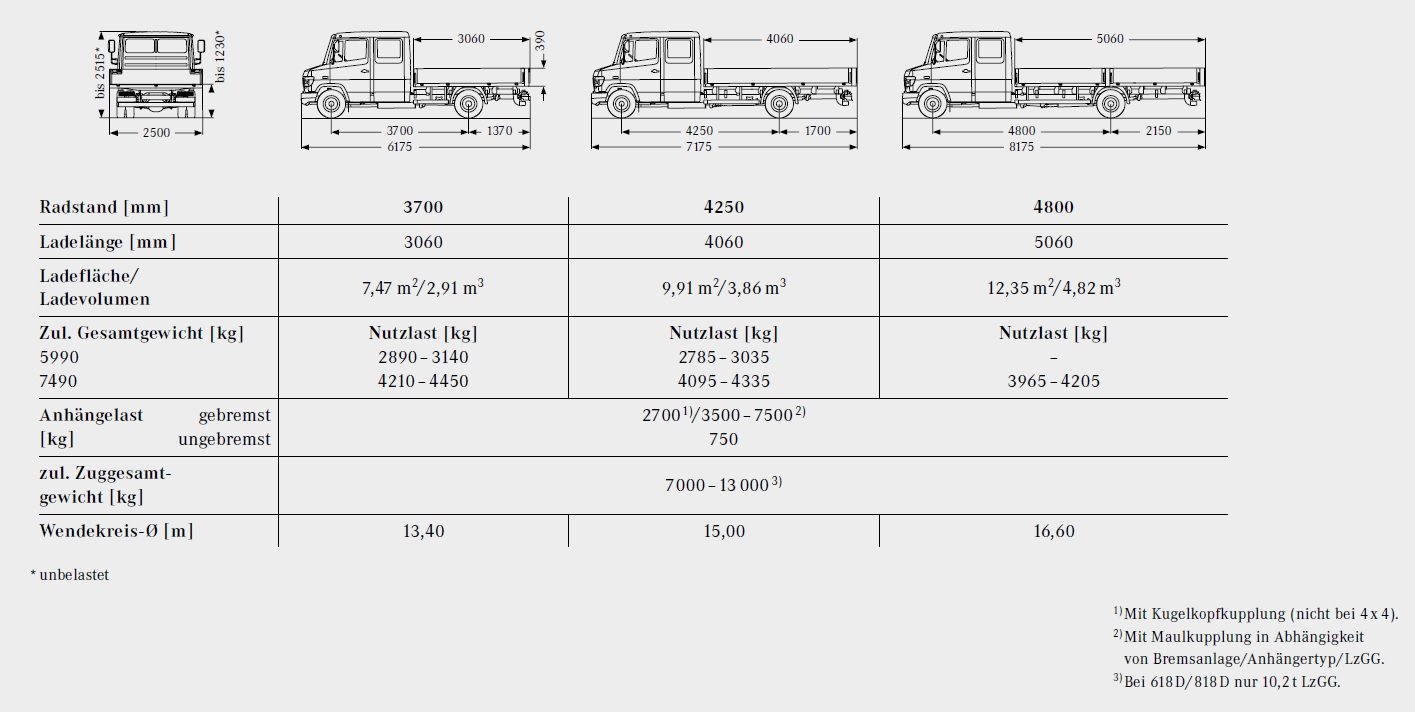

Leider gibt es den Radstand 3,15 m nur als Fahrgestell, nicht als Pritsche. Die Pritschen sind etwas länger als das beim Fahrgestell angegebene Maß. Hier zum Vergleich mal die Doka-Pritschen:


Wie man sieht, ist beim 3,70-m-Fahrgestell 2930 mm angegeben, die Pritsche dazu hat eine Länge von 3060 mm.
Für das 3,15-m-Fahrgestell mit 2050 mm würde ich als Aufbaulänge mal knapp 2200 mm schätzen.

Pirx
Der mit der Zweigangachse: 15 Vorwärtsgänge, 3 Rückwärtsgänge, Split, Schnellgang, Differentialsperre
---
"Immer bedenken: Hilfe ist keine Einbahnstrasse, Geholfen-Werden ist kein Recht und es liegt an jedem selbst, inwieweit er sich hier in der Gemeinschaft (die im Extremfall so einiges gemeinsam schafft) involviert und einbringt."
Ein Unimog-Fahrer.

Benutzeravatar
akkuflex
abgefahren
Beiträge: 1887
Registriert: 2006-10-03 13:54:55

Re: Aufbaulänge Mercedes vario gesucht

#3 Beitrag von akkuflex » 2019-08-06 3:22:39

Danke. Das ging ja schnell. Die Bilder sind perfekt
Gibt's die aufbaurichtlinie eigentlich noch online?

Gruß Martin

Benutzeravatar
Pirx
Säule des Forums
Beiträge: 11457
Registriert: 2006-10-04 20:03:38
Wohnort: Raum Stuttgart
Kontaktdaten:

Re: Aufbaulänge Mercedes vario gesucht

#4 Beitrag von Pirx » 2019-08-06 7:24:10

akkuflex hat geschrieben:
2019-08-06 3:22:39
Gibt's die aufbaurichtlinie eigentlich noch online?
Na klar! Link und Anweisung steht hier im Forum!

Pirx
Der mit der Zweigangachse: 15 Vorwärtsgänge, 3 Rückwärtsgänge, Split, Schnellgang, Differentialsperre
---
"Immer bedenken: Hilfe ist keine Einbahnstrasse, Geholfen-Werden ist kein Recht und es liegt an jedem selbst, inwieweit er sich hier in der Gemeinschaft (die im Extremfall so einiges gemeinsam schafft) involviert und einbringt."
Ein Unimog-Fahrer.

Benutzeravatar
akkuflex
abgefahren
Beiträge: 1887
Registriert: 2006-10-03 13:54:55

Re: Aufbaulänge Mercedes vario gesucht

#5 Beitrag von akkuflex » 2019-08-06 10:05:20

Danke
