Schalter Armaturenbrett Kurzhauber

#1 Beitrag von flaming_homer » 2019-05-15 16:11:48

Hallo zusammen,

ein Händler, bei dem ich ohnehin Teile bestellen möchte, hat Schalter für das Kurzhauber-Armaturenbrett im Angebot mit ca. 50% Rabatt gegenüber dem Mercedes-Listenpreis.
Es handelt sich um den Schalter für die Innenbeleuchtung (A0005459111) bzw. den Scheibenwischer (A0005459211).
Laut Artikelbild werden diese ohne die Tastenabdeckung ausgeliefert; aus diesem Grunde würde mich interessieren welche Unterschiede es zwischen den Schaltern gibt?! Der Innenbeleuchtungsschalter ist jedenfalls deutlich teurer...

Viele Grüße
Daniel

Benutzeravatar
Pirx
Säule des Forums
Beiträge: 13200
Registriert: 2006-10-04 20:03:38
Wohnort: Raum Stuttgart
Kontaktdaten:

Re: Schalter Armaturenbrett Kurzhauber

#2 Beitrag von Pirx » 2019-05-15 16:20:21

Hallo Daniel!

A 000 545 91 11 ist ein Schalter, der nur Ein/Aus kann (z.B. Innenbeleuchtung)

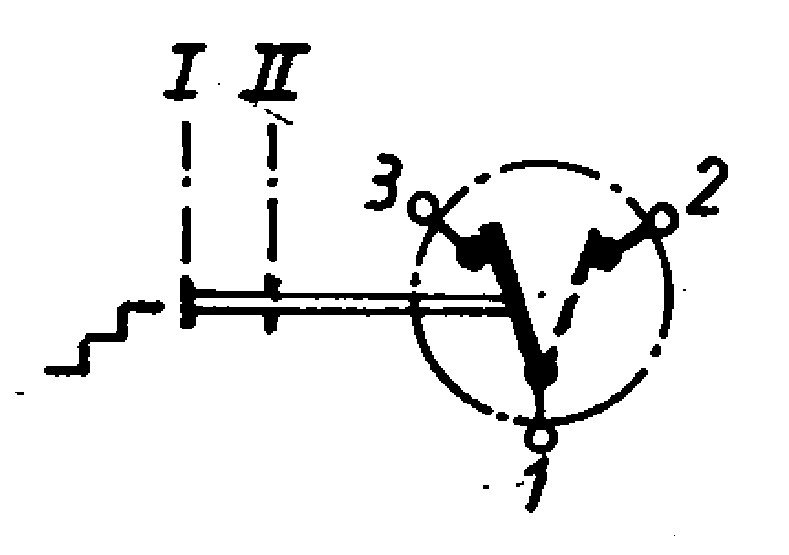

A 000 545 92 11 ist ein Umschalter (z.B. Scheibenwischer langsam/schnell)

Im Prinzip kann man den Umschalter auch für Ein/Aus verwenden, und wenn er billiger ist, würde ich nur den kaufen.

Pirx
Der mit der Zweigangachse: 15 Vorwärtsgänge, 3 Rückwärtsgänge, Split, Schnellgang, Differentialsperre
---
"Immer bedenken: Hilfe ist keine Einbahnstrasse, Geholfen-Werden ist kein Recht und es liegt an jedem selbst, inwieweit er sich hier in der Gemeinschaft (die im Extremfall so einiges gemeinsam schafft) involviert und einbringt."
Ein Unimog-Fahrer.

Benutzeravatar
flaming_homer
Schrauber
Beiträge: 328
Registriert: 2018-01-29 20:56:00
Wohnort: Bonn

Re: Schalter Armaturenbrett Kurzhauber

#3 Beitrag von flaming_homer » 2019-05-15 17:19:53

Super, vielen Dank für die schnelle Antwort!
Ich werde dann morgen mal anfragen wieviele die davon noch auf Lager haben... ...vielleicht bekomme ich vier Stück zusammen, damit ich die hässlichen anderen Schalter austauschen kann. Wobei ich da auch noch einen Taster bräuchte...
Auch wenn er original ist, würde ich im Zweifel auch den Windenkupplungsschalter austauschen, da ich ihn potthässlich finde. Zu Signalisierung des Kupplungsstatus der Winde, kann ich ja die freigewordene Kontrolleuchte der Aufbauklappen nutzen...

Wobei mich der Gedanke der Verschönerung meines Armaturenbretts - sorry - zu gleich zwei weiteren Fragen führt:
1. Ist der Lochdurchmesser von Kurzhauber und NG-Schaltern gleich?
2. Oben rechts neben dem Drehzahlmesser müsste eigentlich ein Poti für die Verstellung der Instrumentenhelligkeit sitzen. Gibts das noch als Ersatzteil? (Sorry, habe immer noch keinen Zugang zur "Teileinformation" :wack: )

Viele Grüße
Daniel


Benutzeravatar
Pirx
Säule des Forums
Beiträge: 13200
Registriert: 2006-10-04 20:03:38
Wohnort: Raum Stuttgart
Kontaktdaten:

Re: Schalter Armaturenbrett Kurzhauber

#4 Beitrag von Pirx » 2019-05-15 20:28:31

flaming_homer hat geschrieben:
2019-05-15 17:19:53
Wobei ich da auch noch einen Taster bräuchte...
Irgendwo hier im Forum habe ich mal gelesen, daß man aus dem Schalter ganz einfach durch Weglassen eines bestimmten Teils einen Taster machen kann.

Pirx
Der mit der Zweigangachse: 15 Vorwärtsgänge, 3 Rückwärtsgänge, Split, Schnellgang, Differentialsperre
---
"Immer bedenken: Hilfe ist keine Einbahnstrasse, Geholfen-Werden ist kein Recht und es liegt an jedem selbst, inwieweit er sich hier in der Gemeinschaft (die im Extremfall so einiges gemeinsam schafft) involviert und einbringt."
Ein Unimog-Fahrer.

Benutzeravatar
flaming_homer
Schrauber
Beiträge: 328
Registriert: 2018-01-29 20:56:00
Wohnort: Bonn

Re: Schalter Armaturenbrett Kurzhauber

#5 Beitrag von flaming_homer » 2019-05-15 21:20:04

Pirx hat geschrieben:
2019-05-15 20:28:31
Irgendwo hier im Forum habe ich mal gelesen, daß man aus dem Schalter ganz einfach durch Weglassen eines bestimmten Teils einen Taster machen kann.
Danke für den Tipp!
Gefunden!

Viele Grüße
Daniel

Benutzeravatar
Pirx
Säule des Forums
Beiträge: 13200
Registriert: 2006-10-04 20:03:38
Wohnort: Raum Stuttgart
Kontaktdaten:

Re: Schalter Armaturenbrett Kurzhauber

#6 Beitrag von Pirx » 2019-05-16 12:29:09

flaming_homer hat geschrieben:
2019-05-15 17:19:53
Wobei mich der Gedanke der Verschönerung meines Armaturenbretts - sorry - zu gleich zwei weiteren Fragen führt:
1. Ist der Lochdurchmesser von Kurzhauber und NG-Schaltern gleich?
2. Oben rechts neben dem Drehzahlmesser müsste eigentlich ein Poti für die Verstellung der Instrumentenhelligkeit sitzen. Gibts das noch als Ersatzteil? (Sorry, habe immer noch keinen Zugang zur "Teileinformation" :wack: )
Hallo Daniel!

1) Der Lochdurchmesser ist gleich. Allerdings sind die Schalter des NG für dickere Armaturentafeln ausgelegt (ca. 5 mm, beim Kurzhauber ca. 1 mm) und die Nase für die Verdrehsicherung ist auch breiter. Man kann die NG-Schalter mit der quadratischen Taste (einer sitzt ja bereits in Deinem Armaturenbrett) mit etwas Aufwand sicher in den Kurzhauber einbauen. Aber hübsch sieht das m. M. nach nicht aus …

2) Ich nehme mal an, Dein ex-THW-Kurzhauber hat eine 24-Volt-Elektrik. Dann gibt es zwei Möglichkeiten:
a) Potentiometer Instrumentenbeleuchtung mit Befestigungsgewinde M10x1 (ältere Version):
A 301 542 00 25 Schalter Instrumentenbeleuchtung 24V = 44,29 EUR + Mwst.
A 000 545 03 72 Mutter M10x1 = 2,79 EUR + Mwst.
A 000 542 18 89 Knopf = 3,57 EUR + Mwst.

b) Potentiometer Instrumentenbeleuchtung mit Befestigungsgewinde M12x1 (neuere Version):
A 615 542 02 25 Schalter Instrumentenbeleuchtung 24V = 44,29 EUR + Mwst.
A 002 990 62 51 Mutter M12x1 = 5,53 EUR + Mwst.
A 000 542 18 89 Knopf = 3,57 EUR + Mwst.

Nur der Vollständigkeit halber noch die 12-Volt-Variante mit Gewinde M12x1:
A 615 542 01 25 Schalter Instrumentenbeleuchtung 12V = 44,85 EUR

Pirx
Der mit der Zweigangachse: 15 Vorwärtsgänge, 3 Rückwärtsgänge, Split, Schnellgang, Differentialsperre
---
"Immer bedenken: Hilfe ist keine Einbahnstrasse, Geholfen-Werden ist kein Recht und es liegt an jedem selbst, inwieweit er sich hier in der Gemeinschaft (die im Extremfall so einiges gemeinsam schafft) involviert und einbringt."
Ein Unimog-Fahrer.

Benutzeravatar
flaming_homer
Schrauber
Beiträge: 328
Registriert: 2018-01-29 20:56:00
Wohnort: Bonn

Re: Schalter Armaturenbrett Kurzhauber

#7 Beitrag von flaming_homer » 2019-05-16 15:11:41

Pirx hat geschrieben:
2019-05-16 12:29:09
Man kann die NG-Schalter mit der quadratischen Taste (einer sitzt ja bereits in Deinem Armaturenbrett) mit etwas Aufwand sicher in den Kurzhauber einbauen. Aber hübsch sieht das m. M. nach nicht aus …
Hallo Pirx,
da hast Du völlig recht! Ich habe mich wohl etwas unklar ausgedrückt: Ich wollte den NG-Schalter der Windenkupplung gegen einen alten austauschen, nicht umgekehrt! Ausserdem klemmt mein Windenkupplungsschalter sowieso... ...irgendwo habe ich gelesen, dass das eine generelle Krankheit der alten NG-Schalter sein soll.

Das Poti hat ja einen stolzen Preis. Die Kappe werde ich wohl auf jeden Fall mal bestellen, beim Poti Suche ich wohl eher nach einer Alternative. Weißt Du zufällig von wieviel bis wieviel Ohm der Regelbereich reicht? Meiner hat eine 24V-Anlage.

Viele Grüße
Daniel

P.S.: Vielleicht hat mein Leid mit der Teileinformation bald ein Ende. Vom 190 SL-Club, in dem Mitglied bin, habe ich jedenfalls nichts mehr gehört. Vielleicht hat das dort keine Priorität, da diese Autos einfach zu alt für die Teileinformation sind. Nachdem mir der freundliche Techniker des Ersatzteillagers heute den Tipp gegeben hat, dass es für Unimog-Club-Mitglieder 15% Rabatt auf alle Ersatzteile gibt, habe ich mich mal direkt dort angemeldet. Schon alleine durch den Rabatt auf zwei der Ultrabuchsen, die ich ja für meinen Zwischenrahmen noch brauche, habe ich einen Jahresbeitrag raus :rock:

(2x editiert)

Benutzeravatar
Pirx
Säule des Forums
Beiträge: 13200
Registriert: 2006-10-04 20:03:38
Wohnort: Raum Stuttgart
Kontaktdaten:

Re: Schalter Armaturenbrett Kurzhauber

#8 Beitrag von Pirx » 2019-05-16 17:00:05

flaming_homer hat geschrieben:
2019-05-16 15:11:41
Das Poti hat ja einen stolzen Preis. Die Kappe werde ich wohl auf jeden Fall mal bestellen, beim Poti Suche ich wohl eher nach einer Alternative. Weißt Du zufällig von wieviel bis wieviel Ohm der Regelbereich reicht? Meiner hat eine 24V-Anlage.
24 Volt: 0 - 42 Ohm
12 Volt: 0 - 20 Ohm

Eine Alternative hatte ich hier mal beschrieben (und auch bei mir selbst verbaut):
viewtopic.php?f=34&t=47869

Und nein, ich habe keine dieser Potis mehr. Sind alle verkauft.

Ach ja, wenn ich ehrlich bin: bei mir steht der Potentiometer sowieso immer auf "volle Leuchtkraft". Eigentlich könnte man sich das Teil auch schenken und die Kabel überbrücken. Aber mit dem Ding sieht das Armaturenbrett halt besser bzw. originaler aus.

Pirx
Der mit der Zweigangachse: 15 Vorwärtsgänge, 3 Rückwärtsgänge, Split, Schnellgang, Differentialsperre
---
"Immer bedenken: Hilfe ist keine Einbahnstrasse, Geholfen-Werden ist kein Recht und es liegt an jedem selbst, inwieweit er sich hier in der Gemeinschaft (die im Extremfall so einiges gemeinsam schafft) involviert und einbringt."
Ein Unimog-Fahrer.

Benutzeravatar
flaming_homer
Schrauber
Beiträge: 328
Registriert: 2018-01-29 20:56:00
Wohnort: Bonn

Re: Schalter Armaturenbrett Kurzhauber

#9 Beitrag von flaming_homer » 2019-05-17 9:07:53

Pirx hat geschrieben:
2019-05-16 17:00:05
Ach ja, wenn ich ehrlich bin: bei mir steht der Potentiometer sowieso immer auf "volle Leuchtkraft".
Ja, es ist jetzt bei mir auch nicht so als hätte ich mich jemals von der Tachobelauchtung gestört gefühlt. Anders sieht das allerdings bei den Kontollleuchten über dem Tacho aus! Ich weiß nicht wie die Birnchen konkret verschaltet sind, aber wenn sie eine gemeinsame Masse haben, könnte man vielleicht dort das Poti einschleifen. Ich werde mir das demnächst mal genauer anschauen.

Im Übrigen stelle ich fest, dass Potis generell erheblich teurer sind als ich dachte. Insofern relativiert sich der Mercedes-Preis etwas.

Viele Grüße
Daniel

Benutzeravatar
MichaelW
Kampfschrauber
Beiträge: 577
Registriert: 2006-10-03 10:49:56
Wohnort: Herchweiler
Kontaktdaten:

Re: Schalter Armaturenbrett Kurzhauber

#10 Beitrag von MichaelW » 2019-05-17 9:25:48

Hallo,
flaming_homer hat geschrieben:
2019-05-16 15:11:41
P.S.: Vielleicht hat mein Leid mit der Teileinformation bald ein Ende. Vom 190 SL-Club, in dem Mitglied bin, habe ich jedenfalls nichts mehr gehört. Vielleicht hat das dort keine Priorität, da diese Autos einfach zu alt für die Teileinformation sind. Nachdem mir der freundliche Techniker des Ersatzteillagers heute den Tipp gegeben hat, dass es für Unimog-Club-Mitglieder 15% Rabatt auf alle Ersatzteile gibt, habe ich mich mal direkt dort angemeldet. Schon alleine durch den Rabatt auf zwei der Ultrabuchsen, die ich ja für meinen Zwischenrahmen noch brauche, habe ich einen Jahresbeitrag raus
Der 190 SL-Club ist doch auch ein anerkannter MB-Markenclub, oder liege ich da falsch? Dann sollte für den das gleiche gelten wie für den Unimog-Club, Anmeldung zur Teileinformation ist möglich. Hat ein paar Wochen länger gedauert als angekündigt, aber nun hab ich schon seit ein paar Wochen den Account und er funktioniert auch problemlos. Gut, manche Dinge waren im EPC leichter zu finden, aber bisher hab ich auch dort alles gefunden, was ich gesucht habe. Normalerweise sollten auch Rabatte für alle MB Markenclubs gelten, da können aber die Händler teils auch ihre eigene Suppe kochen.


Gruß,
Michael
Hauptsache Allrad und 6-Zylinder Diesel-Direkteinspritzer...
Feuerwehr: MB LAF 911 B, Ziegler TLF8/24, Bj. 82
Privat: MB Unimog 406.121, Bj. 70, MB Unimog 403.123, Bj. 83, MB Unimog 435.115 (1300L, BW-SanKoffer), Bj. 88, Audi SQ5, Bj. 16

Benutzeravatar
flaming_homer
Schrauber
Beiträge: 328
Registriert: 2018-01-29 20:56:00
Wohnort: Bonn

Re: Schalter Armaturenbrett Kurzhauber

#11 Beitrag von flaming_homer » 2019-05-17 9:35:09

MichaelW hat geschrieben:
2019-05-17 9:25:48
Der 190 SL-Club ist doch auch ein anerkannter MB-Markenclub, oder liege ich da falsch? Dann sollte für den das gleiche gelten wie für den Unimog-Club, Anmeldung zur Teileinformation ist möglich.
Ja, der 190 SL - Club ist auch ein anerkannter Markenclub. Jedenfalls bekomme ich jedes Jahr auch so eine schicke Clubkarte, mit der ich umsonst ins Mercedes-Museum rein darf.
Ich gehe auch davon aus, dass es irgendwann soweit sein wird, dass ich Zugang zur Teileinformation bekomme, nur bis jetzt habe ich nichts mehr gehört .
MichaelW hat geschrieben:
2019-05-17 9:25:48
Normalerweise sollten auch Rabatte für alle MB Markenclubs gelten, da können aber die Händler teils auch ihre eigene Suppe kochen.
Hierzu sagte mir der Händler, dass das ein hausinterner Rabatt nur für Unimog-Club-Mitglieder sei. Das finde ich auch okay. War ja nett, dass er von sich aus drauf hingewiesen hatte.

Viele Grüße
Daniel

Benutzeravatar
MichaelW
Kampfschrauber
Beiträge: 577
Registriert: 2006-10-03 10:49:56
Wohnort: Herchweiler
Kontaktdaten:

Re: Schalter Armaturenbrett Kurzhauber

#12 Beitrag von MichaelW » 2019-05-20 17:46:08

Hallo,
flaming_homer hat geschrieben:
2019-05-17 9:35:09
Ich gehe auch davon aus, dass es irgendwann soweit sein wird, dass ich Zugang zur Teileinformation bekomme, nur bis jetzt habe ich nichts mehr gehört .
Geduld, die konnten ja nicht ahnen, dass da wohl jeder, der bisher das EPC über die Clubzugänge nutzte, auch den Zugang zur Teileinformation will. Bei so einer kleinen Firma wie Mercedes war man auf solch einen Ansturm halt nicht vorbereitet. Ein Weltkonzern wäre da sicherlich schneller gewesen... :joke:

Gruß,
Michael
Hauptsache Allrad und 6-Zylinder Diesel-Direkteinspritzer...
Feuerwehr: MB LAF 911 B, Ziegler TLF8/24, Bj. 82
Privat: MB Unimog 406.121, Bj. 70, MB Unimog 403.123, Bj. 83, MB Unimog 435.115 (1300L, BW-SanKoffer), Bj. 88, Audi SQ5, Bj. 16

Benutzeravatar
flaming_homer
Schrauber
Beiträge: 328
Registriert: 2018-01-29 20:56:00
Wohnort: Bonn

Re: Schalter Armaturenbrett Kurzhauber

#13 Beitrag von flaming_homer » 2020-12-03 21:21:26

Hallo zusammen,

ich hole mal meinen eigenen alten Thread aus der Versenkung:

Nachdem es die Schalter aus dem Armaturenbrett inzwischen für'n Appel und 'n Ei zu kaufen gibt (und wahrscheinlich auch damals schon gab, ich sie im Internet nur nicht gefunden hatte), denke ich darüber nach eine kleine Zusatzbedienkonsole mit diesen Schaltern auszurüsten.
Leider finde ich die Schalterkappen nur direkt bei Mercedes, dort kosten sie fast so viel wie der ganze Schalter. Außerdem gibt es sie nur mit Symbolen, die ich nicht brauche.

Wurden diese Schalter nur bei Mercedes verbaut oder sind das Standard-Teile? Weiß jemand wo man sonst noch Schalterkappen herbekommen kann?

Für die Diffsperre, deren Schalterkappe mir noch fehlt, wollte ich eine vorhandene Kappe abschleifen und lasergravieren lassen.

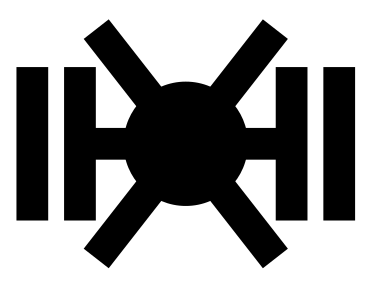

Das Pictogramm habe ich schon als SVG erstellt:

Code: Alles auswählen

<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<svg
   xmlns:dc="http://purl.org/dc/elements/1.1/"
   xmlns:cc="http://creativecommons.org/ns#"
   xmlns:rdf="http://www.w3.org/1999/02/22-rdf-syntax-ns#"
   xmlns:svg="http://www.w3.org/2000/svg"
   xmlns="http://www.w3.org/2000/svg"
   xmlns:sodipodi="http://sodipodi.sourceforge.net/DTD/sodipodi-0.dtd"
   xmlns:inkscape="http://www.inkscape.org/namespaces/inkscape"
   width="210mm"
   height="297mm"
   viewBox="0 0 210 297"
   version="1.1"
   id="svg8"
   inkscape:version="0.92.4 (5da689c313, 2019-01-14)"
   sodipodi:docname="Differentialsperre.svg">
  <defs
     id="defs2" />
  <sodipodi:namedview
     id="base"
     pagecolor="#ffffff"
     bordercolor="#666666"
     borderopacity="1.0"
     inkscape:pageopacity="0.0"
     inkscape:pageshadow="2"
     inkscape:zoom="0.7"
     inkscape:cx="-27.587505"
     inkscape:cy="490.12735"
     inkscape:document-units="mm"
     inkscape:current-layer="layer1"
     showgrid="false"
     inkscape:window-width="1920"
     inkscape:window-height="1137"
     inkscape:window-x="-8"
     inkscape:window-y="-8"
     inkscape:window-maximized="1" />
  <metadata
     id="metadata5">
    <rdf:RDF>
      <cc:Work
         rdf:about="">
        <dc:format>image/svg+xml</dc:format>
        <dc:type
           rdf:resource="http://purl.org/dc/dcmitype/StillImage" />
        <dc:title></dc:title>
      </cc:Work>
    </rdf:RDF>
  </metadata>
  <g
     inkscape:label="Ebene 1"
     inkscape:groupmode="layer"
     id="layer1">
    <rect
       id="rect3713"
       width="11.999927"
       height="58"
       x="10"
       y="119"
       style="stroke-width:0.26458251" />
    <rect
       id="rect3713-0"
       width="11.999927"
       height="58"
       x="28"
       y="119"
       style="stroke-width:0.26458251" />
    <rect
       id="rect3713-2"
       width="11.999927"
       height="58"
       x="108"
       y="119"
       style="stroke-width:0.26458251" />
    <rect
       id="rect3713-0-1"
       width="11.999927"
       height="58"
       x="126"
       y="119"
       style="stroke-width:0.26458251" />
    <circle
       id="path3748"
       cx="74"
       cy="148"
       style="stroke-width:0.27417618"
       r="23.5" />
    <rect
       id="rect3750"
       width="12"
       height="110"
       x="143.43069"
       y="16.066643"
       style="stroke-width:0.29250789"
       transform="rotate(38)" />
    <rect
       id="rect3750-3"
       width="12"
       height="110.00001"
       x="-38.805099"
       y="107.18453"
       style="stroke-width:0.29250789"
       transform="rotate(-38)" />
    <rect
       id="rect3782"
       width="80"
       height="12"
       x="34"
       y="142"
       style="stroke-width:0.25922146" />
  </g>
</svg>
Viele Grüße
Daniel

P.S.: Über 3D-Druck habe ich schon nachgedacht, allerdings ist das ein sehr undankbares Teil dafür...

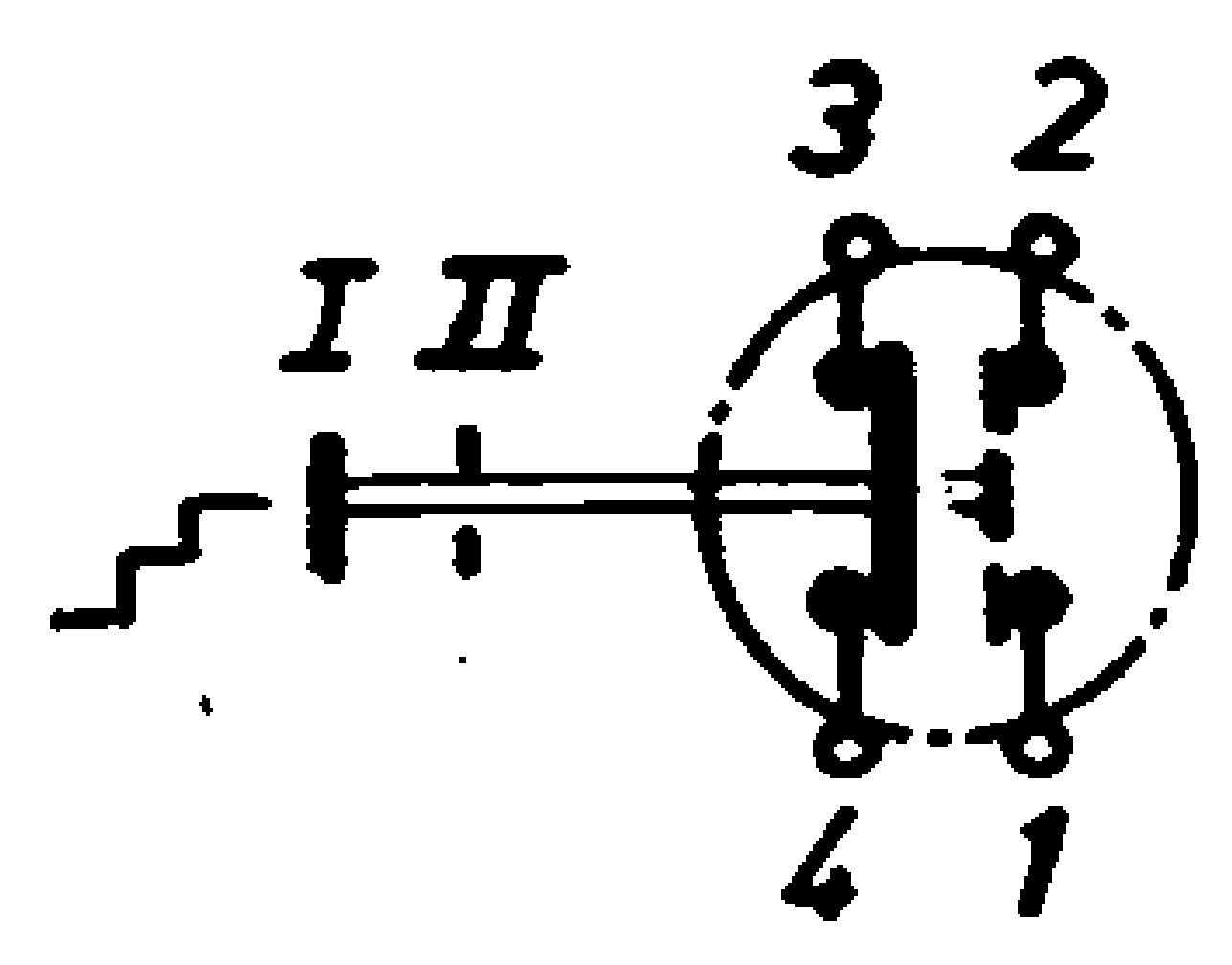

Edit: Noch günstiger in 4poliger Ausführung

Benutzeravatar
Pirx
Säule des Forums
Beiträge: 13200
Registriert: 2006-10-04 20:03:38
Wohnort: Raum Stuttgart
Kontaktdaten:

Re: Schalter Armaturenbrett Kurzhauber

#14 Beitrag von Pirx » 2020-12-03 22:36:13

Hallo Daniel!

Danke für den Link. Dummerweise habe ich gerade 3 Schalter in ebay gekauft, "etwas" teurer:
Link zu ebay
Der Verkäufer bietet die mit oder ohne Kappe an.

Die Schalter stammen von Fa. Kirsten. Ob sie noch in anderen Fahrzeugen verwendet wurden, weiß ich nicht.

Für die Beschriftung der Kappen hatte ich mir überlegt, schwarze Aufkleber mit weißen Symbolen drucken zu lassen und auf die Kappen mit den Standard-Symbolen zu kleben.

Pirx
Der mit der Zweigangachse: 15 Vorwärtsgänge, 3 Rückwärtsgänge, Split, Schnellgang, Differentialsperre
---
"Immer bedenken: Hilfe ist keine Einbahnstrasse, Geholfen-Werden ist kein Recht und es liegt an jedem selbst, inwieweit er sich hier in der Gemeinschaft (die im Extremfall so einiges gemeinsam schafft) involviert und einbringt."
Ein Unimog-Fahrer.

Benutzeravatar
flaming_homer
Schrauber
Beiträge: 328
Registriert: 2018-01-29 20:56:00
Wohnort: Bonn

Re: Schalter Armaturenbrett Kurzhauber

#15 Beitrag von flaming_homer » 2020-12-03 23:37:23

Ich hatte schon mit dem Lasergraveur hier vor Ort gesprochen. Er ist bereit es zu versuchen, ohne Garantie.
Ich werde also mal von einer meiner Kappen das Symbol abschleifen und es ausprobieren. Es stört mich, dass mein Diffsperrenschalter keine Kappe hat.
Kann allerdings, wie alle meine Projekte, etwas dauern :angel:

Hier gibts die Schalter auch mit Kappe günstig: https://www.ebay.de/itm/Betatigungsscha ... 3911637721

Wie sieht das denn eigentlich bei den Lichtscheiben aus? Hier hätte ich auch Interesse die bei der Gelegenheit mal in allen verfügbaren Farben unter den Laser legen zu lassen und zu schauen ob was Gutes dabei herauskommt. Ich habe nämlich noch drei Felder frei, die sich bestimmt für irgendwas gut nutzen ließen.
Wenn ich mir die Fotos anderer Armaturenbretter hier im Forum so anschaue, scheinen diese ja von fast allen Herstellern verbaut worden zu sein. Es wäre schön, wenn ich da mal ein Farbsammelsurium ohne Pictogramm bestellen könnte. Leider habe ich nichts ergoogeln können.

Viele Grüße
Daniel

P.S.: Danke für den Hinweis damals auf die Taster-Umbau. Das habe ich inzwischen ausprobiert, völlig problemlos und zerstörungsfrei.

Benutzeravatar
PaFlo911
infiziert
Beiträge: 37
Registriert: 2018-12-20 23:07:58
Wohnort: Nürnberg

Re: Schalter Armaturenbrett Kurzhauber

#16 Beitrag von PaFlo911 » 2020-12-04 14:19:18

Hallo Daniel!

Solltest du mit den Lichtscheiben vorankommen, ich hätte da schonmal Interesse an einem Symbol für Arbeitscheinwerfer :angel:

Beste Grüsse,
Flo
„Sagen, was man denkt. Und vorher was gedacht haben.“ (Harry Rohwolt)

Benutzeravatar
DaPo
abgefahren
Beiträge: 1082
Registriert: 2010-12-15 22:40:09
Wohnort: Bochum

Re: Schalter Armaturenbrett Kurzhauber

#17 Beitrag von DaPo » 2020-12-04 16:12:33

Hallo,
Pirx hat geschrieben:
2020-12-03 22:36:13
Die Schalter stammen von Fa. Kirsten. Ob sie noch in anderen Fahrzeugen verwendet wurden, weiß ich nicht.
als Referenz wird nur jeweils die MB-Nummer angebeben. Vermutlich gab es die also nicht anderswo.
Grüße
DaPo (Daniel)

Benutzeravatar
Pirx
Säule des Forums
Beiträge: 13200
Registriert: 2006-10-04 20:03:38
Wohnort: Raum Stuttgart
Kontaktdaten:

Re: Schalter Armaturenbrett Kurzhauber

#18 Beitrag von Pirx » 2020-12-04 17:41:23

flaming_homer hat geschrieben:
2020-12-03 23:37:23
Wie sieht das denn eigentlich bei den Lichtscheiben aus? Hier hätte ich auch Interesse die bei der Gelegenheit mal in allen verfügbaren Farben unter den Laser legen zu lassen und zu schauen ob was Gutes dabei herauskommt. Ich habe nämlich noch drei Felder frei, die sich bestimmt für irgendwas gut nutzen ließen.
Wenn ich mir die Fotos anderer Armaturenbretter hier im Forum so anschaue, scheinen diese ja von fast allen Herstellern verbaut worden zu sein. Es wäre schön, wenn ich da mal ein Farbsammelsurium ohne Pictogramm bestellen könnte. Leider habe ich nichts ergoogeln können.
Vorsicht!

Nicht einmal die Lichtscheiben von Kurzhaubern und NG sind gleich! Sehen zwar ähnlich aus, sind aber um wenige Millimeter unterschiedlich!

Wenn Du kein bestimmtes Symbol suchst, gibt es folgende "blanko"-Scheiben (16 x 25,7 mm) ohne Symbol. Ob die noch alle lieferbar sind, habe ich nicht geprüft:
A 001 545 06 90 Linse rot, neutral
A 001 545 07 90 Linse grün, neutral
A 001 545 08 90 Linse gelb, neutral
A 001 545 09 90 Linse weiß, neutral

Pirx
Der mit der Zweigangachse: 15 Vorwärtsgänge, 3 Rückwärtsgänge, Split, Schnellgang, Differentialsperre
---
"Immer bedenken: Hilfe ist keine Einbahnstrasse, Geholfen-Werden ist kein Recht und es liegt an jedem selbst, inwieweit er sich hier in der Gemeinschaft (die im Extremfall so einiges gemeinsam schafft) involviert und einbringt."
Ein Unimog-Fahrer.

Benutzeravatar
flaming_homer
Schrauber
Beiträge: 328
Registriert: 2018-01-29 20:56:00
Wohnort: Bonn

Re: Schalter Armaturenbrett Kurzhauber

#19 Beitrag von flaming_homer » 2020-12-05 15:33:43

Mit einem gewissen Frust stelle ich fest, dass mein auf Taster umgebauter Schalter (A0005459211) nicht ins Armaturenbrett passt :wack:

Das Loch im Armaturenbrett hat einen Durchmesser von ca. 22 mm, der Schalter ca. 28 mm.

Bilder folgen wenn ich wieder zuhause bin...

Viele Grüße
Daniel

Benutzeravatar
Pirx
Säule des Forums
Beiträge: 13200
Registriert: 2006-10-04 20:03:38
Wohnort: Raum Stuttgart
Kontaktdaten:

Re: Schalter Armaturenbrett Kurzhauber

#20 Beitrag von Pirx » 2020-12-05 16:56:35

flaming_homer hat geschrieben:
2020-12-05 15:33:43
Mit einem gewissen Frust stelle ich fest, dass mein auf Taster umgebauter Schalter (A0005459211) nicht ins Armaturenbrett passt :wack:

Das Loch im Armaturenbrett hat einen Durchmesser von ca. 22 mm, der Schalter ca. 28 mm.

Bilder folgen wenn ich wieder zuhause bin...

Viele Grüße
Daniel
Hallo Daniel!

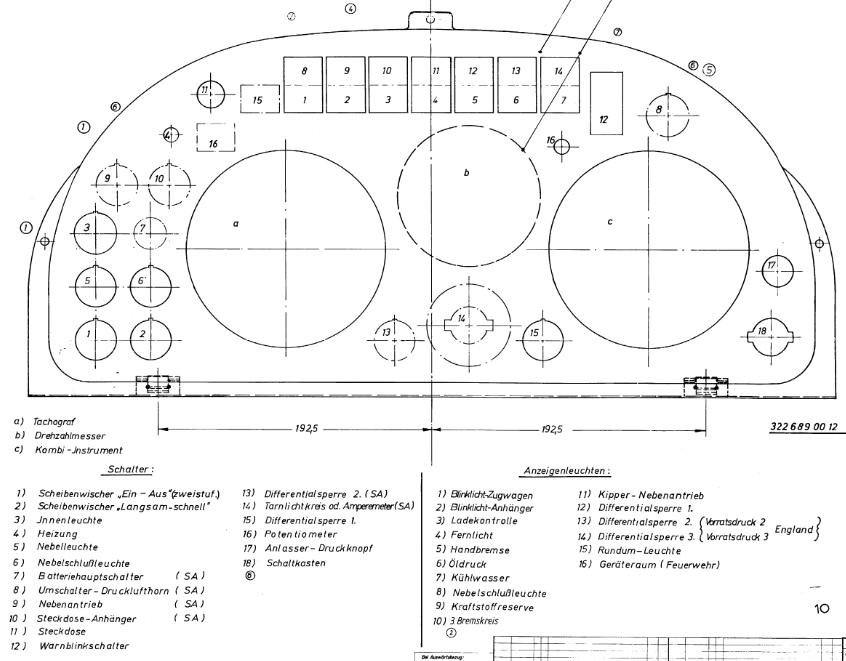

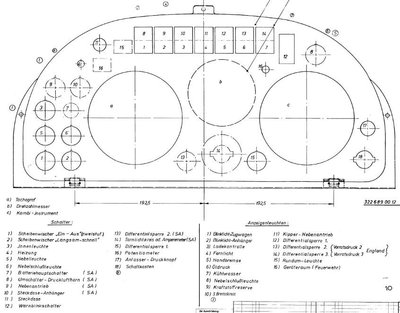

Da gibt es im gesamten, originalen B-Kurzhauber-Armaturenbrett genau eine einzige Schalterposition, die nur Durchmesser 22 statt 28 mm hat, und genau dort willst Du Deinen Schalter einbauen? :D


Nummer 7 ist gemeint, stimmt's?
Dann mußt Du das Loch halt aufbohren. Das geht gut mit einem Stufenbohrer.

Pirx
Der mit der Zweigangachse: 15 Vorwärtsgänge, 3 Rückwärtsgänge, Split, Schnellgang, Differentialsperre
---
"Immer bedenken: Hilfe ist keine Einbahnstrasse, Geholfen-Werden ist kein Recht und es liegt an jedem selbst, inwieweit er sich hier in der Gemeinschaft (die im Extremfall so einiges gemeinsam schafft) involviert und einbringt."
Ein Unimog-Fahrer.

Benutzeravatar
flaming_homer
Schrauber
Beiträge: 328
Registriert: 2018-01-29 20:56:00
Wohnort: Bonn

Re: Schalter Armaturenbrett Kurzhauber

#21 Beitrag von flaming_homer » 2020-12-05 18:31:16

Für Neurotiker ist dieses Armaturenbrett ein Graus :motz:
Insbesondere die Positionen von Armaturenbrettbelechungshelligkeitsverstellung, Lüfter und neuem eckigen Warnblinkschalter stören mein Symmetriegefühl. Aber damit hatte ich wirklich nicht gerechnet!

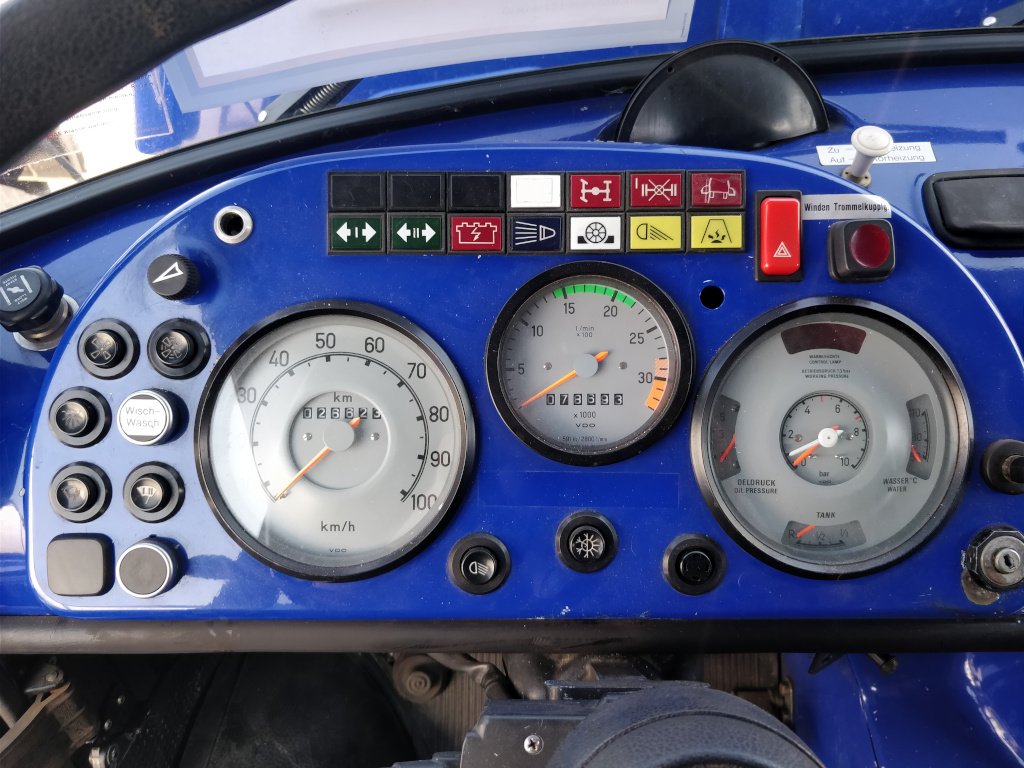

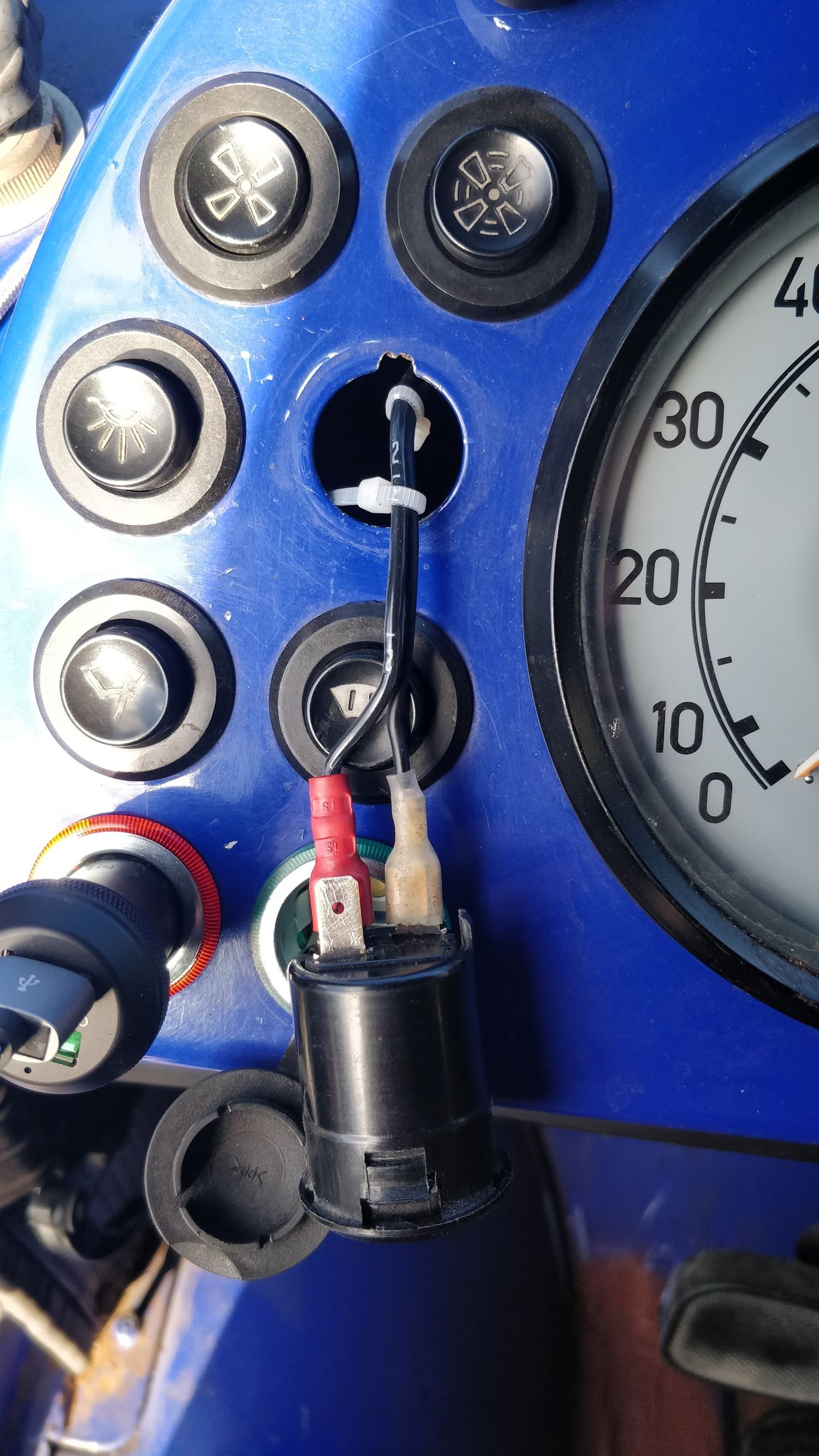

Leider wurde dort für den alten Schalter eine Nase in das Loch gefeilt (siehe Bild), weshalb ich nicht glaube, dass ich das mit einem handgeführten Stufenbohrer hinbekomme.
Ich wäre für Tipps dankbar, wie ich ein möglichst sauberes Loch hinbekomme ohne dafür das ganze Armaturenbrett auseinanderbauen zu müssen!

Viele Grüße
Daniel
Dateianhänge

Benutzeravatar
flaming_homer
Schrauber
Beiträge: 328
Registriert: 2018-01-29 20:56:00
Wohnort: Bonn

Re: Schalter Armaturenbrett Kurzhauber

#22 Beitrag von flaming_homer » 2021-01-02 19:31:26

Hallo zusammen,

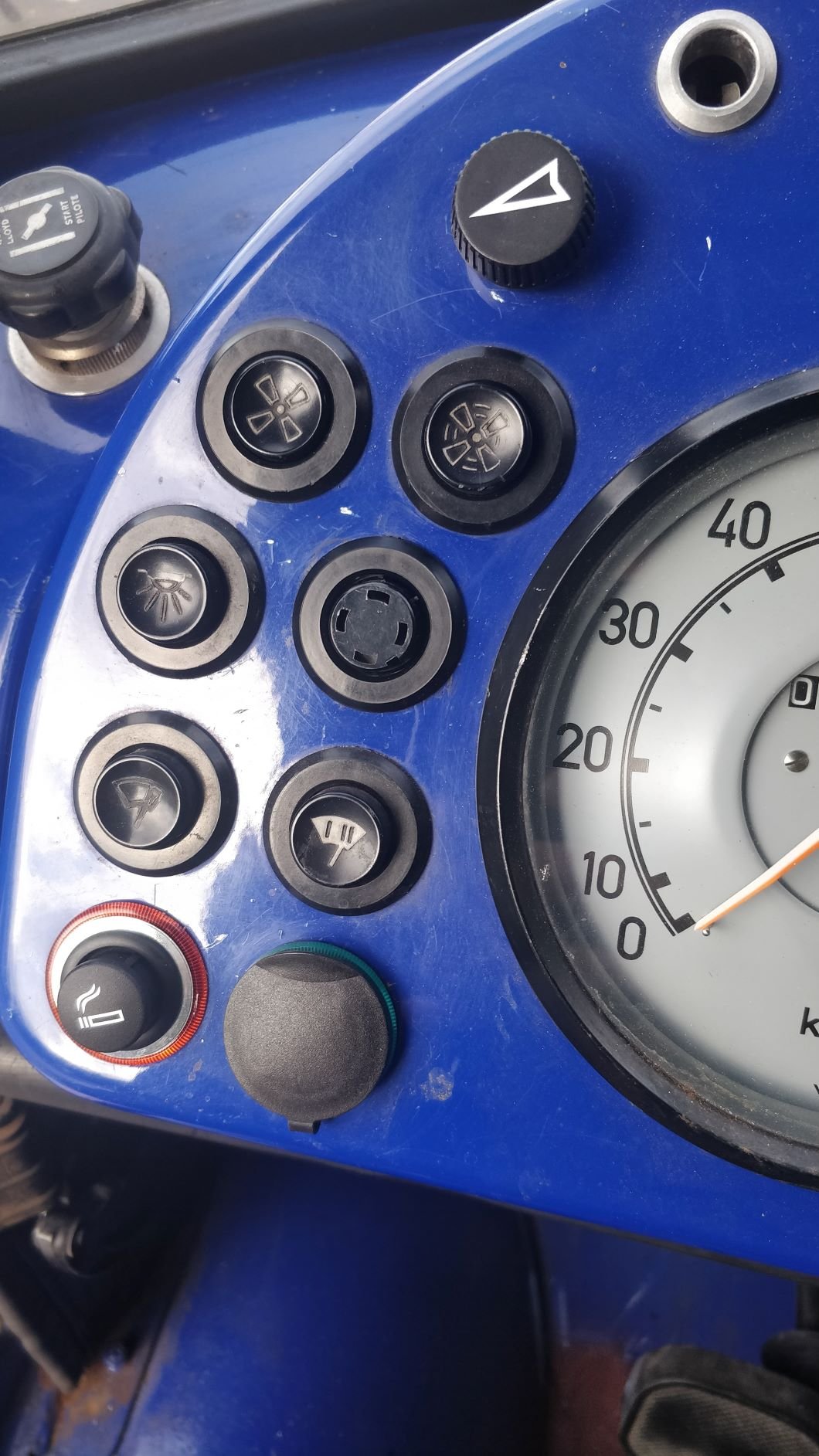

der Schalter ist drin, das hat trotz der eingefeilten Nase mit Akkuschrauber und Stufenbohrer ganz gut funktioniert:
Ab sofort muss ich mir irgendwelche anderen Schalterpositionen überlegen, oder ich mache die Zigarettenanzünderdosen wieder woanders hin. Allerdings machen die sich dort ganz gut (einmal 12V, einmal 24V).

Viele Grüße
Daniel

Antworten
