Suche Teilenummer Zylinder für Gelände / Straßen Umschaltung

[Garfield]

Hatte oder habe gerade Ärger mit dem Zylinder am VTG .In Arbeitstellung war das Teil undicht , der Druck entwich über die Leitung um den Kolben in Grundstellung zu bringen .Nach dem zerlegen fanden wir Dreck , aber sonst sah alles noch sehr gut aus .Keine Korrosion , keine Laufspuren .Durch etwas Zuwendung haben wir den wieder dicht bekommen , ich trau der ganzen Sache aber nicht so recht . Ich such die Teilenummer , am besten vom Hersteller ( Nicht Iveco ,die kaufen das auch irgend wo zu ) .Helfen würde auch ein Repsatz

Garfield

[Transporter]

Wie immer: Schöbel.

Transporter

[Garfield]

Okay an den hab ich auch gerade gedacht .Werd morgen mal da anrufen .

Garfield

[Garfield]

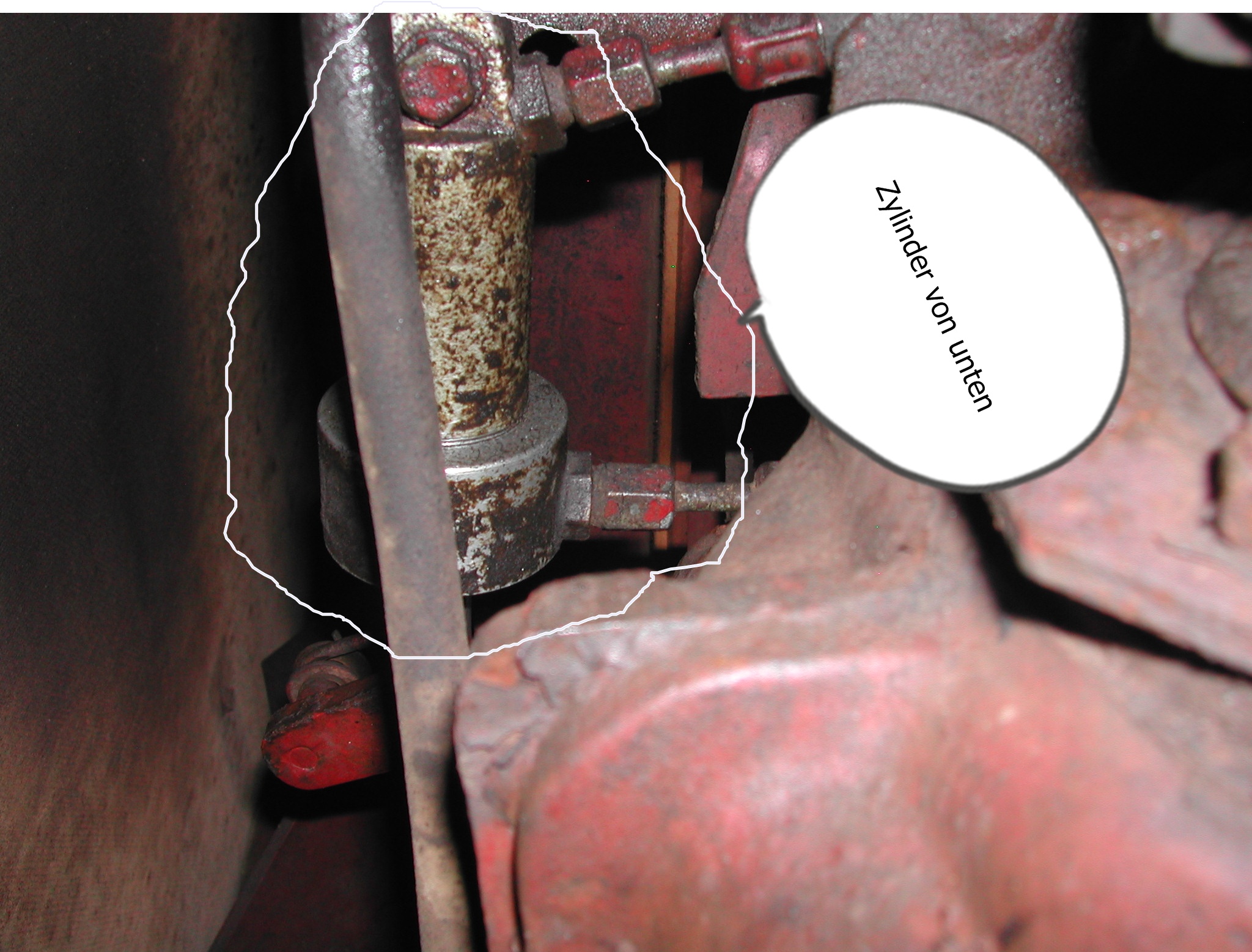

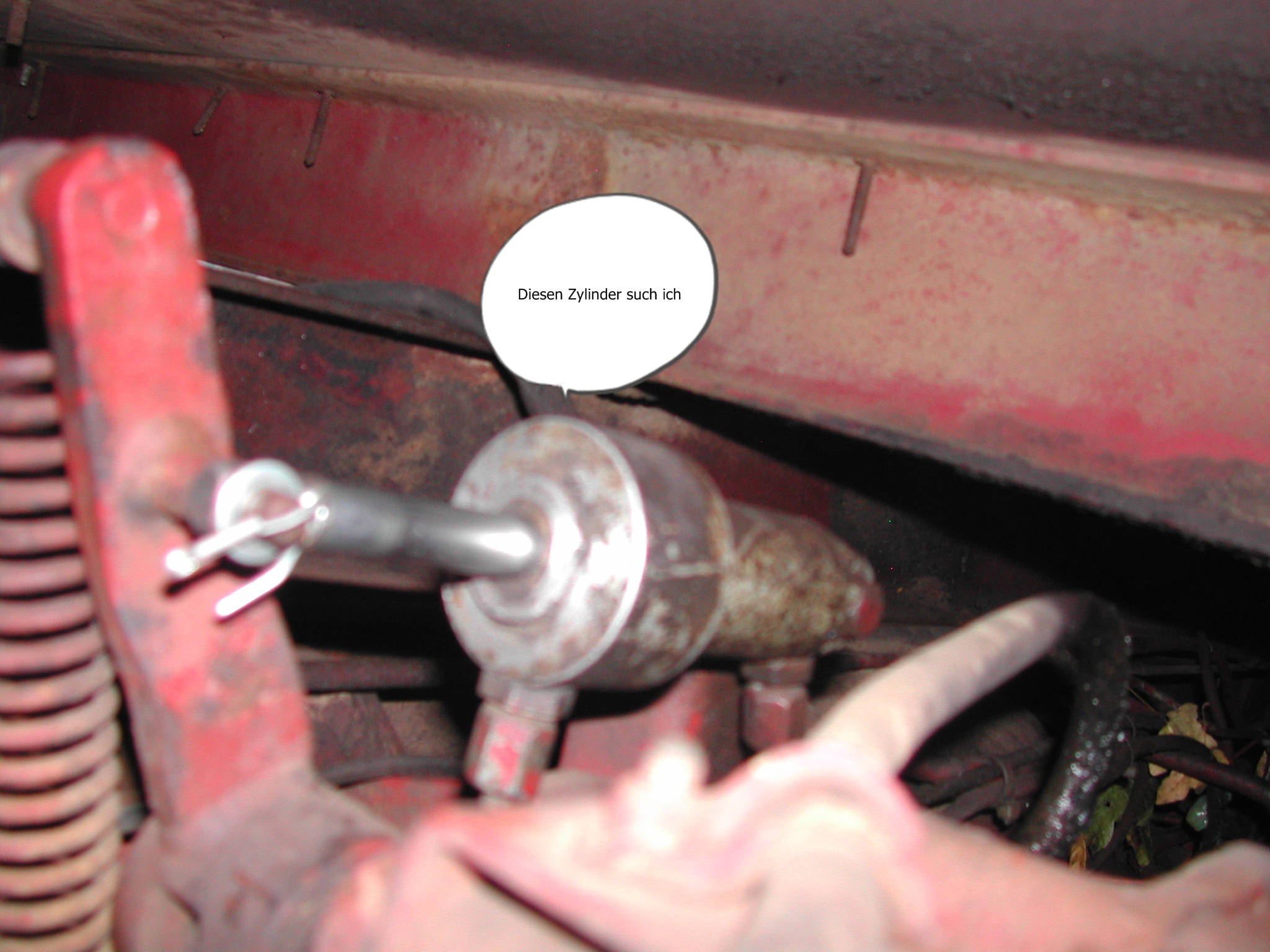

Beim Schöbel bin ich nicht fündig geworden .Nu ist der Zylinder wie erwartet am Wochenende wieder undicht geworden . Vielleicht kann den jemand anhand der Foto´s identifizieren

[Maggi-Fan]

Hallo,

geh mal auf die webseite von Festo-Pneumatik, da wirst Du mit sicherheit fündig.
Die haben Zylinder in jeder Ausführung, einfach,- und doppeltwirkend, Blockbauweise, und und und....
Da müßte es mit dem Teufel zugehen, wenn Du da nichts findest.
Festo ist der Pneumatik-Pabst in D.

Eine vertriebstelle in Deiner Nähe kannst Du da auch gleich erfahren.

Und bezahlbar sid die Sachen bei festo auch.


Rolf

[Garfield]

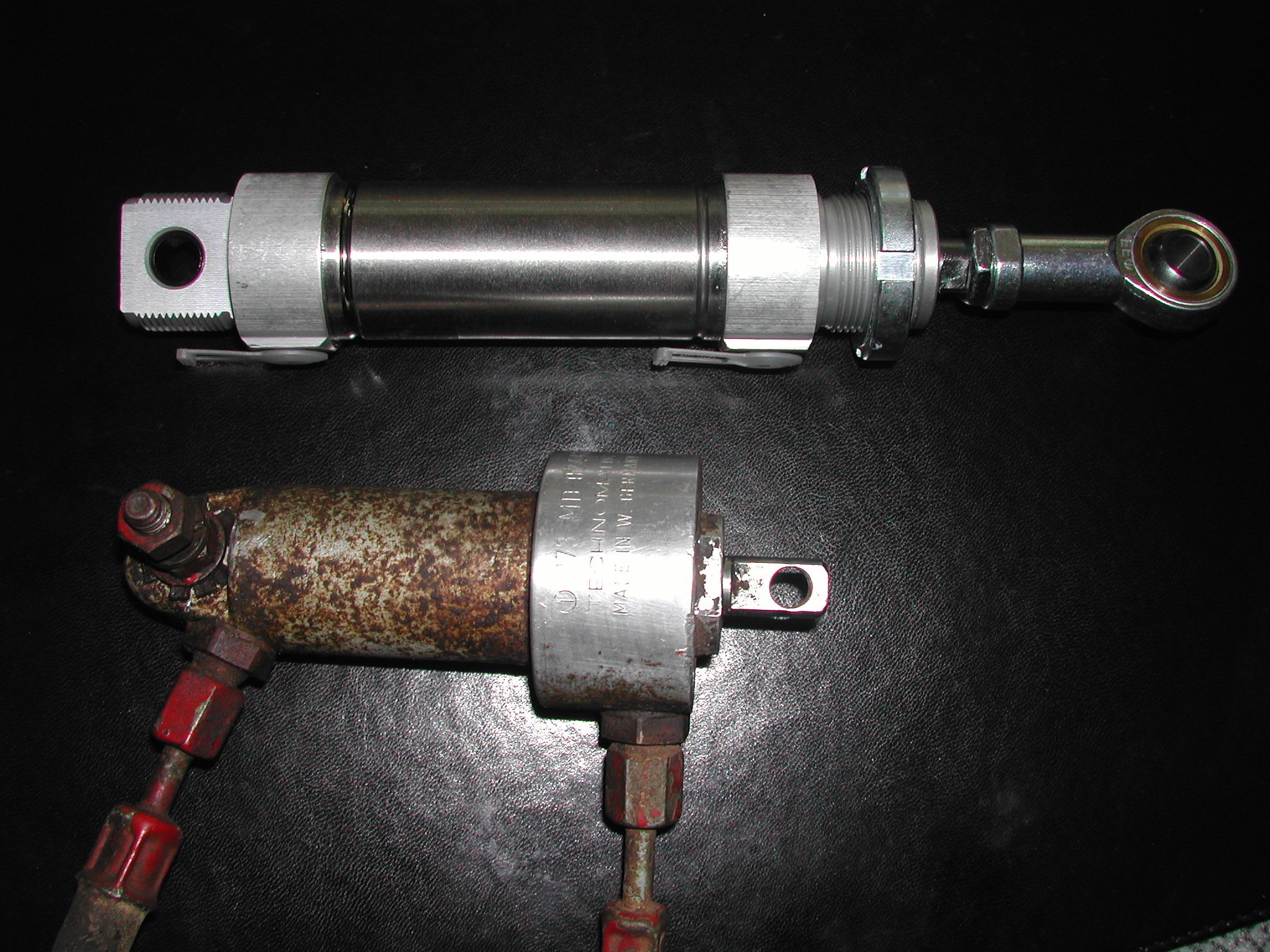

Zwischenmeldung : Hab bei Festo einen Zylinder gekauft DSNU 32-50 mit Gelenkkopf , 108€ . Der Orginal Zylinder ist von Technomatik ,die Firma hat mir mitgeteilt das diese Zylinder nicht repariert werden können , es gibt keine Reperatursätze . Den Zylinder können Sie auch nicht mehr liefern .Deswegen jetzt der Festozylinder , leider ist der trotz identischem Hub , 100mm länger .Ich muß die Halterung anpassen , denke aber das ist kein großes Problem .Werde berichten wie es ausgegangen ist , kann sein das es ein paar Wochen dauert .

Garfield

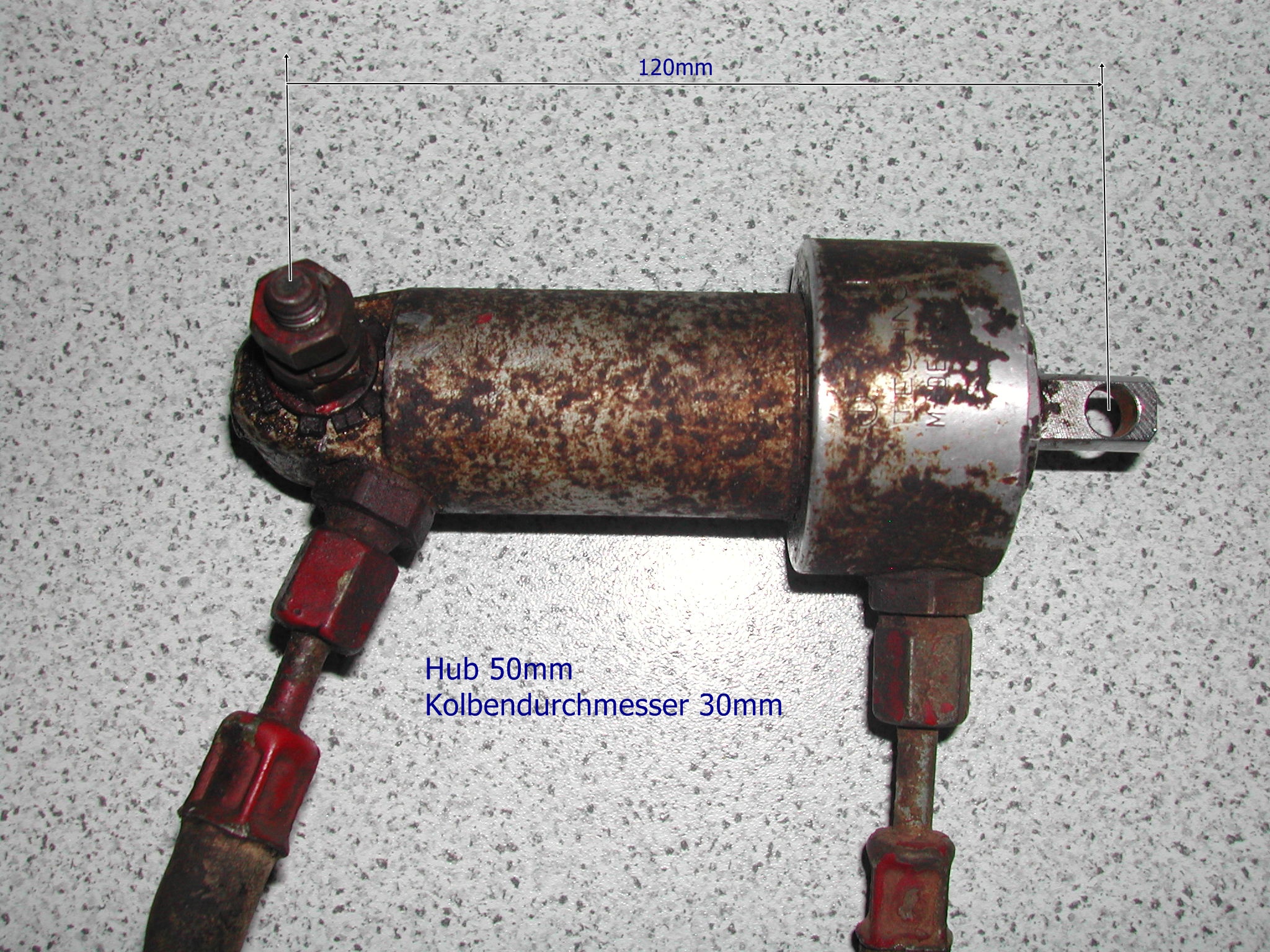

Orginal Zylinder
Teilenummer:
173MD02442616EE509154

[Maggi-Fan]

Hallo,
wenn ich das richtig sehe, ist der alte Zylinder demontierbar.
Dann ist er auch reparierbar.

Irgendeine passende Manschette, ob Kolbendichtung, oder Stangendichtung,
oder Komlettkolben gibt's bei Simrit.

Wenn nicht, muß im Notfall muß halt irgend ein Sitz nachgearbeitet werden.

Eine Lösung gibt es immer.

Jetzt mußt Du ja auch stricken. ( an einer neuen Halterung )


Rolf

[Garfield]

Hi Rolf ,

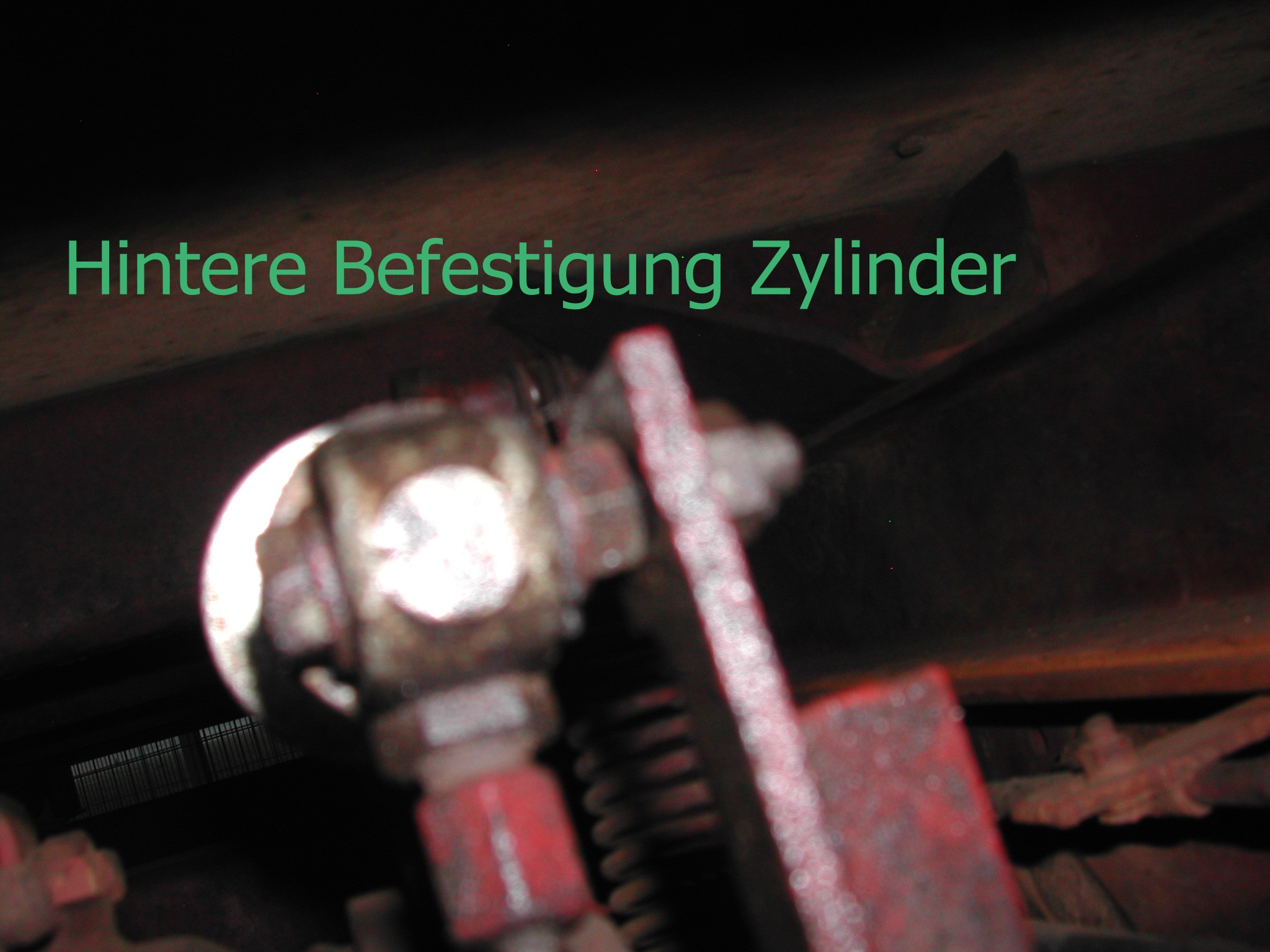

klar gibt es immer irgend eine Lösung ,nur dieser Zylinder hat mich jetzt einmal zu oft genervt .Ja der Zylinder kann demontiert werden aber Standart ist z.B Kolben Durchmesser 32mm der , der von Technomatik hat 30mm Ich hatte ein Angebot , passenden Kolben für 50€ ,fehlt noch der Welldichtring für die Kolbenstange , wer weiss ob ich da was passendes finde.Nee ich bau lieber die Halterung um ,das ist nur ein Winkel mit ein paar Bohrungen.Entweder kommt an der Befestigung am Getriebe eine 50mm Distanz und da wo der Zylinder befestigt wird eine Verlängerung um weitere 50mm oder ein komplett neuer Winkel mal sehen was einfacher zu beschaffen ist.

Garfield

[Transporter]

... z.B Kolben Durchmesser 32mm der , der von Technomatik hat 30mm

Da hast Du innen gemessen? Geht das ohne Demontage? Für eine Dichtung wie von Maggie-Fan vorgeschlagen, sind ja die Anschlußmaße der Funktionsteile ausschlaggebend. Die Abmessungen außen (sollten das die von Dir angegeben sein) intressieren da überhaupt nicht.

Grüße,

Transporter

[OliverM]

... z.B Kolben Durchmesser 32mm der , der von Technomatik hat 30mm

Da hast Du innen gemessen? Geht das ohne Demontage? Für eine Dichtung wie von Maggie-Fan vorgeschlagen, sind ja die Anschlußmaße der Funktionsteile ausschlaggebend. Die Abmessungen außen (sollten das die von Dir angegeben sein) intressieren da überhaupt nicht.

Grüße,

Transporter

Mich würde auch brennend Interessieren wie du den Kolbendurchmesser gemessen hast .

Grüße

Oliver

[Garfield]

Der Zylinder kann am dicken Ende aufgeschraubt werden , ja ich hab innen gemessen .

Garfield

[Transporter]

Dann ist das Maß richtig... es las sich für mich so als hattest Du auf das Demontieren verzichtet, deshalb war ich etwas verwirrt. Evtl. kannst Du ja die alte Halterung aufheben und den alten Zylinder trotzdem überholen. Dann hättest Du Ersatz, sei es für Dich oder um jemand anders zu helfen.

So gehe ich gerne vor...

Grüße,

Transporter.

[Garfield]

Hi , was aus der Halterung wird Entscheidet sich wenn ich wieder unterm LKW liege .Den alten Zylinder werde ich nur beiseite legen .Heute hab ich neue Schläuche besorgt nu noch eine Reduzierhülse besorgen , wenn dann Petrus einwenig die Temperaturen anhebt bau ich das ganze zusammen.

Garfield
