Mercedes Benz Atego 4x4 mit Zeppelin Shelter FM2

[netnomergn]

Hi Bernd, Matthias,

Auf das „kurze“ Fahrgestell geht schon eine längere Box,, bei uns 4,7m… Hinten dann aber abgeschrägt auch ohne Einschränkung des Böschungswinkels und mit klappbarem UFS auch prima…

Abschrägen am Zeppelin geht nicht, das Rad hinter Hütte wäre auch nicht unser Ding wie ich oben schon geschrieben habe (aber so what da denkt jeder anders…), dann würde der Zeppelin schön nach vorne rutschen (bei kurzem 4 Zylinder Motor…) und ca. 20 cm hinter dem Schlussträger enden…
In etwa da wo unsere Schräge anfängt… Wäre dann auch harmonisch und Achslasten soweit man die Lasten auf der Achse oder dazwischen mit etwas Fokus auf „vorne“ verteilt klappen dann auch prima…

Für uns: kurzes Fahrgestell ist klasse und prima wendig… Aber: wenn es arschlastig wird ist es blöd, da hat Bernd schon nen Punkt…

Grüße, Ralf

[Der Matthias]

Hi Ralf,

dass sieht doch ganz stimmig aus.

Wir möchten die Sheltertür hinten lassen, darum dass Reserverad hinter dem Fahrerhaus
oder gerne woander wo es nicht stört.

Die Achslasten behalte ich im Auge.

Sobald ich bei Mercedes war und die Konditionen geklärt sind, mache ich mich ans zeichnen.

Gruß Matthias

[vale]

Wir möchten die Sheltertür hinten lassen, darum dass Reserverad hinter dem Fahrerhaus

Haben wir genau so auch. Reserverad auf der Fahrerseite als gutes Gegengewicht zum großen Dieseltank.

Haben es bisher nicht bereut dass wir die originale Sheltertür hinten behalten haben. Mit dem unterfahrschutz klappt auch ein schneller Einstieg ohne Leiter.

[Der Matthias]

...ich würde ein klappbares Podest aus Gitterrost anbauen, damit man die Treppe
an allen Seiten ansetzen kann.

Gruß Matthias

[Pirx]

Alle Assistenten, die nicht verpflichtend sind, fliegen raus, ebenso
vermutlich wie das automatisierte Schaltgetriebe.

Aus Gewichtsgründen?
Gerade die elektronischen Assistenzsysteme wiegen doch fast nichts!

Pirx

[Der Matthias]

Hallo Pirx,

natürlich nicht aus Gewichtsgründen.

Ich kann noch selbst Auto fahren und mich nerven diese Systeme die leider
nicht fehlerfrei laufen.

Diese Spurverlassenswarner sind einfach nur anstrengend.

PS: Wer beim Fahren mehr aufs Smartphone schaut, ist natürlich auf diese Systeme angewiesen.

Gruß Matthias

[Pirx]

Ok, dann verstehe ich Deine Beweggründe.
Aber mit der aktuellen GSR-Gesetzgebung wirst Du nicht viele Systeme loswerden können.

Pirx

[Uwe]

Ist die automatisierte 6-Gang-Box bei dem Autowagen eigentlich unsynchronisiert oder synchronisiert? Wenn ersteres wäre die Automatik merklich leichter

Gruß
Uwe

[Der Matthias]

Hallo an alle,

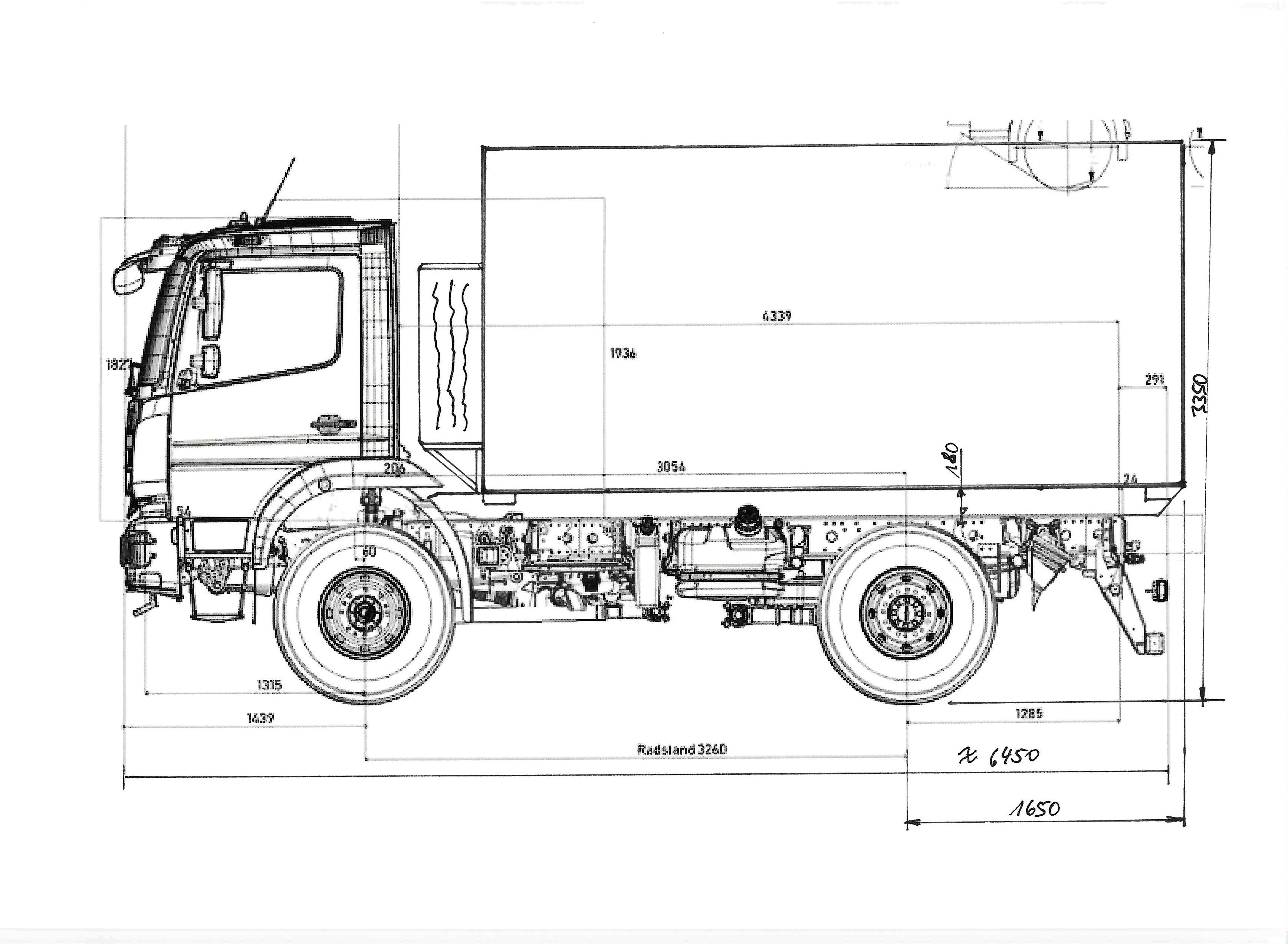

anbei eine Skizze mit dem aufgesetzten Shelter und dem Reserverad.

Das Fahrerhaus geht noch 18cm kürzer.

Gruß Matthias

[netnomergn]

Hallo Matthias,

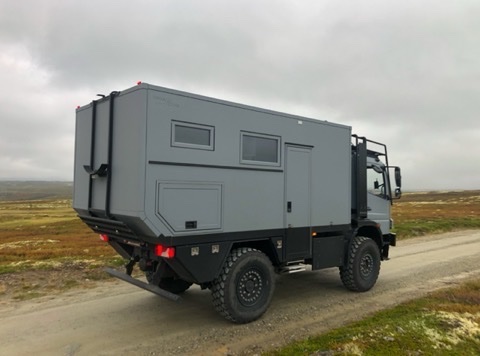

Wir sind insgesamt 6,7m lang, aber hinten abgeschrägt, und 3,5m hoch… 2,5m breit…

Haben eine 4,7m Box drauf, du den 4,2m langen (??) Zeppelin, das ergibt dann bei fast gleicher Gesamtlänge rechnerisch die ca. 0,5m zwischen Schelter und Fahrerhaus für das Reserverad…. Soweit so gut denke ich…

Beachte wegen dem hinteren Überhang die MB Aufbaurichtlinien…

Grüße, Ralf

[ellwood25]

Hallo Matthias,

hast du dir schon überlegt wie du den Reifen runter- und wieder hochgehoben bekommst. Je nach geplanter Reifengröße würde ich das gleich mit einplanen.

Viele Grüße,
Florian

[vale]

Hallo Matthias,

hast du dir schon überlegt wie du den Reifen runter- und wieder hochgehoben bekommst. Je nach geplanter Reifengröße würde ich das gleich mit einplanen.

Viele Grüße,
Florian

Wir haben uns hierfür einen manuellen einfachen Kettenzug angeschafft den wir im oberen containerlock festmachen. Ist relativ easy.

[Der Matthias]

Hallo Florian,

ich plane ein Hebemittel mit ein um den Reifen sicher händeln zu können.

Mit dem kurzen Fahrerhaus wird das Fahrzeug nochmals 18cm kürzer.

@Ralf, ich versuche noch über den Zwischenrahmen etwas Höhe zu optimieren.
(Für max. 2t inkl. Shelter/ Ausbau und Flüssigkeiten sollte der Rahmen nicht besonders massiv werden)

Gruß Matthias

[netnomergn]

Hallo Matthias,

ohne das S-Fahrerhaus wird das Fahrgestell nicht unbedingt Kürzer, du gewinnst 18 cm Aufbaulänge, wo dein ganzes Setup dann nach vorne rutschen kann...

Klingt seltsam aber diese 18cm geben uns ein viel besseres Raumgefühl im Fahrerhaus.. Dann wirkt die Hütte nicht ganz so klein und "quetsch"....

Spare nicht am Hilfsrahmen, das ist das "Rückrat" von deinem Setup... Und nahezu irreversibel wenn hier was schief läuft...

Grüße, Ralf

PS: wir haben unser Reserverad (besser gesagt eine Karkasse) auf dem Dachträger... Daher bekommen wir eine relativ lange Box (ohne arschlästig zu sein) auf ein kurzes und wendiges Fahrgestell... Der Dachträger sollte aber dann gut gebaut sein und die ca. 80kg Reifen abkönnen... Aber: die Lagerung der Hütte und die Hütte selbst auch... Die BW-Ategos hatten hinter den Sitzen ein Mun-Regal verbaut, was voll mit 7,62mm auftrappiert bestimmt >100kg wog... Alleine das Stahlregal als solches wog bestimmt 25 kg... Zusätzlich ein MG und zwei G3 (dafür haben wir jedenfalls die Halter ausgebaut...) Dann haben manche Atego`s die MG-Luke und Drehringlafette oben drin (wir nicht), auch kein Leichtgewicht, insgesamt ca. 30 kg? Daher sind wir davon ausgegangen, die Karkasse mit 80kg auf dem Dach ist ok... Bisher auch keinen Zirkus gehabt...
Könnten die Karkasse auch hinten auf den Heckträger nehmen, ginge, die Vorrüstung haben wir aber möchten wir nicht...
Gewicht auf Fahrerhausdach wird oft kontrovers diskutiert und ja, dazu braucht es paar Voraussetzungen, aber schon mal darüber nachgedacht?

[Uwe]

Wobei die BW sicherlich das Kreuzchen bei 'verstärkte Fahrerhauslagerung' gesetzt hat.

[Kork]

Hallo Matthias,
aus Erfahrung mit dem normalen Fahrerhaus kann ich dir nur das vergrößerte empfehlen. Auf dem Beifahrersitz ist es echt ungemütlich für mich (1,85m), da sich die Rückenlehne, wenn der Sitz ganz hinten ist, nur wenig neigen lässt. Eigentlich lass ich mich gern chauffieren, aber im Atego ist es auf dem Fahrersitz gemütlicher. Schwing- Beifahrersitz ist natürlich auch Pflicht

Gruß auch Ralf

[Der Matthias]

Hallo Uwe und Ralf,

der Zwischenrahmen wird gerechnet und in einem Schweißfachbetrieb geschweißt.

Das Fahrerhaus sitzen wir noch Probe und
die Lagerung ist verstärkt.

Gruß Matthias

[urologe]

Daher sind wir davon ausgegangen, die Karkasse mit 80kg auf dem Dach ist ok...

was ist eine Karkasse ?

hab´s selbst herausgefunden - Du meinst einfach umgangssprachlich einen vollständigen Reserve-Reifen ,
Karkasse ist doch eher etwas zum Revulkanisieren , oder

[netnomergn]

Yes, sorry, meinte einfach nur einen Reifen…. Ohne Felge und Gedöns….
Karkasse ist eigentlich die Lauffläche zum Draufvulkanisieren, oder?
Ich gelobe Besserung..

[Der Matthias]

Frage an alle:

Hier im Forum gibt es ein Bild eines Mercedes Allrad LKW mit Aufnahmen für ein Wechselsystem,
an dem die hinteren Traverse fest am Rahmen ist und die vordere Traverse drehbar gelagert
ist, ohne zusätzliche Verbindung dazwischen.

Das wäre dann eine "klassische" Dreipunktlagerung?

Hält ein Shelter sowas aus?

Wenn nicht, bietet sich ein zusätzliches Zentralrohr an?

Muss natürlich gerechnet werden...

Gruß Matthias

[lura]

Ich hatte mal einen FM1 mit so einer Lagerung gefahren. Das sind Containerlocks an den Traversen und mit hinten fest und vorne drehbar ist das eine klassiche Dreipunktlagerung

[Der Matthias]

Hi Bernd

damit werden keine Kräfte in den Koffer eingeleitet?

Für mein Verständnis kann sich der Fahrzeugrahmen frei drehen,
nur Abheben kann der Koffer nicht.

Gruß Matthias

[Frieland]

Frage an alle:

Hier im Forum gibt es ein Bild eines Mercedes Allrad LKW mit Aufnahmen für ein Wechselsystem,
an dem die hinteren Traverse fest am Rahmen ist und die vordere Traverse drehbar gelagert
ist, ohne zusätzliche Verbindung dazwischen.

Das wäre dann eine "klassische" Dreipunktlagerung?

Hält ein Shelter sowas aus?

Wenn nicht, bietet sich ein zusätzliches Zentralrohr an?

Muss natürlich gerechnet werden...

Gruß Matthias

"Ohne zusätzliche Verbindung dazwischen" würde ja heißen: der Hilfsrahmen ist quasi zweigeteilt, die Lasten des Shelters werden grob gesagt an zwei Punkten in den Rahmen eingeleitet.
Was meint denn die Aufbaurichtlinie dazu?

Gruß, Fabian

[lura]

Das hängt vom möglichen Drehwinkel der vorderen Lagerung ab. Also im Normalfall auf schlechten Wegen und einem möglichen Drehwinkel von +/-30° der vorderen Lagerung sollte es funktionieren.

[Der Matthias]

Hi Fabian,
Hi Bernd,

ich meine wirklich nur zwei Traversen mit den Containerlocks.

Hinten fest und vorne drehbar gelagert.

Die Frage ist, was sich zuerst verdreht, dass Fahrgestell oder der Shelter
nur auf allen vier Ecken gelagert.

Gruß Matthias

[Uwe]

Was meint denn die Aufbaurichtlinie dazu?

Die Atego-ARL beschreibt eine Dreipunktlagerung im Kontext mit Silofahrzeugen. Dann aber mit durchgehendem Zwischenrahmen.

Für selbsttragende Aufbauten (wozu ich den Shelter in erster Näherung zählen würde) ist kein durchgehender ZR gefordert, solange die Querträger max 600mm auseinanderliegen. Passt also auch nicht.

Abweichende Ausführungen sind bei Einholung einer Unbedenklichkeitsbescheinigung beim Daimler möglich, insofern am einfachsten da mal anfragen...

Gruß
Uwe

[Der Matthias]

Hi Uwe,

ich kümmere mich mal um die ARL.

Man könnte ja beide Traversen mittels Zentralrohr verbinden oder
einen sehr "schlanken" Zwischenrahmen konstruieren.

Der Shelter muss theoretisch nicht zusätzlich gelagert werden.

Gruß Matthias

[Uwe]

Hallo Matthias,

der Punkt ist imho nicht die Verbindung der Traversen untereinander sondern die Krafteinleitung in den Hauptrahmen. Diese muss hinreichend verteilt erfolgen - je höher die Last, desto länger die einzelnen ZR-Sektionen. Für den 10-t-Atego-Rahmen würde ich im Gelände selbst bei nur 7,5t GG volle Belastung annehmen. Viel Spielraum zur Verschlankung des ZR sehe ich da nicht - bei nem 21-t-Arocs-Rahmen ist das sicherlich was anderes.

Und mit Blick auf die hier gängige Federlagerung mit einer schubfesten Verbindung des ZR zum HR:

Der Hilfsrahmen ist vom Rahmenende bis vor die Hinterachse schubfest und von der vordersten Schublasche nach vorn schubweich zu befestigen.

Gruß
Uwe

[Der Matthias]

Hi Uwe,

dankeschön.

Ich werde mal den Termin bei Mercedes abhalten und
unseren örtlichen Exmobauer befragen.

Gruß Matthias
