Montage der Autoterm Planar Luftheizung

Nachricht

#1 Beitrag von **discotek** » 2015-10-15 17:02:32

Hallo Forum

Habe heute meine neue Heizung bekommen

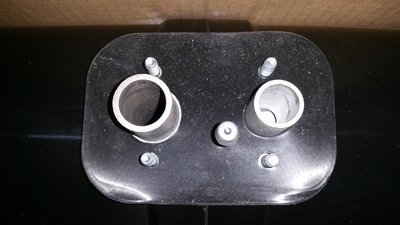

Wie habt ihr die Heizung ausserhalb des Fahrzeugs montiert? Sind diese 4 Stehbolzen die einzige Möglichkeit für die Montage der Heizung?

Gruss gregor

#2 Beitrag von **Andy** » 2015-10-15 17:16:48

was sagt die Bedienungs- bzw. Einbauanleitung ??

Ich habe meine Heizung innen verbaut, kann auch Umluft.

mfg
Andy

#3 Beitrag von **discotek** » 2015-10-15 17:20:41

Andy hat geschrieben:

was sagt die Bedienungs- bzw. Einbauanleitung ??

Ich habe meine Heizung innen verbaut, kann auch Umluft.

mfg
Andy

Die Bedienungsanleitung sagt nix über die Montage aus nür über die Lage der montierten Heizung.

Vermutlich muss ich einen Bügel mit Ausschnitt für die Bolzen und Einlass/Auslass machen lassen. Lasern und abkanten. Quasi ein U mit Flanschen oben für die Befestigung unten am Koffer.

Gruss gregor

#4 Beitrag von **Schlawiner** » 2015-10-15 17:34:06

Ja, an diesen Bolzen wird die Heizung festgeschraubt.

bitte beachte, dass der Querschnitt des Abgasstutzen abweichend von der Zeichnung ist. Bei mir stand 21mm in Wahrheit waren es 25mm.

LG Peter

#5 Beitrag von **Sternwanderer** » 2015-10-15 18:54:50

Ja, die angegebenen Maße stimmen nicht mit den Angaben auf der Zeichnung überein. Ich habe die Heizung innen verbaut, weil ich mir davon einen störungsfreien Betrieb versprach. Aber es gab schon Einbauideen

http://www.allrad-lkw-gemeinschaft.de/p ... rm#p578768

#6 Beitrag von **Lobo** » 2015-10-15 19:05:49

Schlawiner hat geschrieben:Ja, an diesen Bolzen wird die Heizung festgeschraubt.

Bei mir stand 21mm in Wahrheit waren es 25mm.

LG Peter

das ist auf Russisch quasi Spielfrei

, schließlich sind die auch die einzigen die noch bemannt in den Weltraum fliegen können

#7 Beitrag von **campo** » 2015-10-15 22:26:03

Wieso Aussenmontage ?
Eine Luftheizung wird selten Aussen eingebaut. Dan gehen die schneller kaputt.
gruesse Campo

#8 Beitrag von **pari** » 2015-10-16 7:57:34

Dafür ist es innen leiser

#9 Beitrag von **outsch** » 2015-10-16 11:28:52

Lobo hat geschrieben:
Schlawiner hat geschrieben:Ja, an diesen Bolzen wird die Heizung festgeschraubt.

Bei mir stand 21mm in Wahrheit waren es 25mm.

LG Peter

das ist auf Russisch quasi Spielfrei , schließlich sind die auch die einzigen die noch bemannt in den Weltraum fliegen können

Dafür kostet die HEizung auch nur ein Bruchteil der bekannten Marken. Da Pfeife ich auf solche Kleinigkeiten. Man kann die Heizung aber auch mit nem Spannband befestigen.
Gruß
Marcus

#10 Beitrag von **discotek** » 2015-10-16 23:52:31

So. Ich hab das Ding mal getestet heute Abend. Nachdem der Diesel angesogen war heizte es meine 50m2 Garage mal schön ein

Die Steuerung ist - na ja, sagen wir mal gewöhnungsbedürftig.... aber wenn man es raus hat ganz ok. Schön sind die zwei Betriebsmodis Temperatur und Leistung.

Werde mir für das Teil eine abgekantete und von innen schallgedämmte Alu Kiste bauen. Danach kommt sie hinter das hintere Rad aufgehängt unter den Koffer geschraubt.

Gruss gregor

#11 Beitrag von **Garfield** » 2015-10-17 6:34:53

Hi , das ganze isolieren wird Dir nicht viel bringen , der meiste Lärm wird über die Warmluft übertragen . Kannst Du so was unterbringen ? http://www.ncmarine.de/product_info.php?products_id=147 . Ich würde das Teil verbauen wenn ich wüsste wo hin damit . Meine Heizung sitzt auch unter dem Koffer in einer Staukiste ohne jegliche Dämmung , außen und innen hört man direckt von der Heizung fast nichts nur über den Luftstrom wird der Radau vom Gebläse übertragen .Ganz wichtig ist die Dosierpumpe in Gummi zu lagern ,sonst meinste da arbeitet wer mit einem Hammer in der Kiste

Gruß Garfield

#12 Beitrag von **casparmuc** » 2015-10-17 16:12:14

Hallo,
ich habe die Airtop 2000ST, sieht im Bereich der Halterung nahezu identisch aus.
Bei mir ist sie aus Platzgründen unter dem Koffer gelandet. Absolut kein Problem bis jetzt, auch nach vielen matschigen Pistenkilometern in Schweden.
Habe über die Bucht einen V2A Kasten gekauft, in dem sie ihre arbeit verrichtet. Der Kasten ist mit 2 Winkeln am Koffer befestigt.
Gruß
Rafael

#13 Beitrag von **discotek** » 2015-10-17 22:02:02

Garfield hat geschrieben:Hi , das ganze isolieren wird Dir nicht viel bringen , der meiste Lärm wird über die Warmluft übertragen . Kannst Du so was unterbringen ? http://www.ncmarine.de/product_info.php?products_id=147 . Ich würde das Teil verbauen wenn ich wüsste wo hin damit . Meine Heizung sitzt auch unter dem Koffer in einer Staukiste ohne jegliche Dämmung , außen und innen hört man direckt von der Heizung fast nichts nur über den Luftstrom wird der Radau vom Gebläse übertragen .Ganz wichtig ist die Dosierpumpe in Gummi zu lagern ,sonst meinste da arbeitet wer mit einem Hammer in der Kiste

Gruß Garfield

Hi Garfield

Das Ding ist cook aber ist mit 72cm schon ziemlich lang. Muss mal schauen ob ich das auch noch irgendwo runterkriege.

Habe mir vorerst mal ne "Klosetmuffe", ja das Teil heisst wirklich so... :oops: gekauft. Diese passt nun auf die Heizung und dann nen flexiblen 100er Alu Schlauch dran. Mal schauen wies tut, andernfalls gibts dann ne Geberit oder HT Verrohrung. Geberit wäre bis 205 Grad hitzebeständig.

Gruss gregor

#14 Beitrag von **Garfield** » 2015-10-18 7:20:09

discotek hat geschrieben:
Garfield hat geschrieben:Hi , das ganze isolieren wird Dir nicht viel bringen , der meiste Lärm wird über die Warmluft übertragen . Kannst Du so was unterbringen ? http://www.ncmarine.de/product_info.php?products_id=147 . Ich würde das Teil verbauen wenn ich wüsste wo hin damit . Meine Heizung sitzt auch unter dem Koffer in einer Staukiste ohne jegliche Dämmung , außen und innen hört man direckt von der Heizung fast nichts nur über den Luftstrom wird der Radau vom Gebläse übertragen .Ganz wichtig ist die Dosierpumpe in Gummi zu lagern ,sonst meinste da arbeitet wer mit einem Hammer in der Kiste

Gruß Garfield
Hi Garfield

Das Ding ist cook aber ist mit 72cm schon ziemlich lang. Muss mal schauen ob ich das auch noch irgendwo runterkriege.

Habe mir vorerst mal ne "Klosetmuffe", ja das Teil heisst wirklich so... :oops: gekauft. Diese passt nun auf die Heizung und dann nen flexiblen 100er Alu Schlauch dran. Mal schauen wies tut, andernfalls gibts dann ne Geberit oder HT Verrohrung. Geberit wäre bis 205 Grad hitzebeständig.

Gruss gregor

Hi Gregor , so hab ich es auch aus Platz gründen machen müssen ( Flexschlauch ) Tags über wenn die Heizung arbeitet gehts noch aber nachts nerven die Geräusche schon . Hätte ich den Schalldämpfer vor der Montage der Heizungsanlage gefunden wäre vielleicht ein Einbau möglich gewesen , jetzt hab ich schlechte Karten . Bei mir ist es nicht so dramatisch weil wir ja noch unseren Ofen haben und die Standheizung nur verwendet wird wenn wir "Landstrom" haben . Wie viel Verbesserung mit montiertem Schalldämpfer möglich wäre weiss ich nicht aber der Preis ist nicht so hoch das es mich abhalten würde es auszuprobieren . Bei Euch sieht das ganze etwas anders aus Ihr heizt nur damit , da würd ich auf jeden Fall versuchen den Schalldämpfer unter zu bringen .

Gruß Garfield

#15 Beitrag von **campo** » 2015-10-18 7:36:58

Mit ein Luftschaldämpfer kriegt man die beste Ergebnisse bei Einbau an Saugseite.
Beide Seite ein Schaldampfer anbringen ist noch besser
Vorsicht mit der k-Wert der darf nicht zu groß sein (Gegendruck).
Und mit die Temperaturen.
Normale ausströme Temperaturen sind 100 bis 120 °C.
Kurz bevor die ausregeln in Überhitzung geht es sogar bis 140°C
Alle schlauche sollten für solche Temperaturen ausgelegt sein.

Gruesse Campo
