Spezieller Schäkel bzw. Suchlegastenie

[Transporter]

Hallo Forum.

Ich suche 2-4 Schäkel... dabei kommt es darauf an, das das lichte Maß zwischen den Bolzenaugen 80mm beträgt. Sollen an einen Träger mit diesem Maß ran. Traglast ist nicht so sehr von Belang, da quasi alles was diesen Augenabstand hat ein paar TONNEN verträgt. Maximallast dürte in meinem Fall ein Getriebe oder Motor also 500-1000kg sein.

Wer hat weiß oder weiß wo? Habe ein einige Seiten im Netz durchgesehen aber entweder wars zu klein, oder es waren Schwerlastschäkel, die mit 2,4t pro Stück zwar nett anzusehen, aber eben vieeeeelll zu groß sind. SO richtig gesucht kriege ich das auch nicht, weil man ja normalerweise nach der Traglast geht und das lichte Maß immer eine andere Bezeichnung hat, je nach Herstellerskizze.

Ideen oder genau das schonmal gesehen?

Grüße,

Transporter

[Kubi]

Gerad mal gegooglet und sowas gefunden:

http://www.hebe-zurrtechnik.de/PDF/Schaekel.pdf

Wäre vielleicht ein Anfang....

Grüße, Kubi

[ingolf]

Flacheisen lochen, biegen, Schraube einsetzen, fertig.
Langweiliges klicken durch berauschendes Kreischen der Flex und des Bohrers ersetzen. Vor dem Biegen noch an Schlossers Kraft und den Hebel denken, dann läuft das.

Und ganz wichtig: keine Zeichnung machen sondern Produkt denn Zeichnungen halten nichts.

Grüße, Ingolf

[Zentralgestirn]

Hallo,

wenn du nur so "kleine" Gewichte hast, sind die normalen Schäkel ja total überdimensioniert, teuer und klobig.

Versuch mal sowas wie dort in der Mitte Klick

Oder ein Flacheisen, mit einem Loch in der Größe der Bohrung im Motor oder was auch immer. Dann mit einer Schraube am Motor festziehen und am anderen ende vom Flacheisen Ein Loch in der Größe eines vorhandenen und ausreichend Dimensionierten Schäkels. Das könnte das einfachste und preiswerteste sein.

Grüße Sebastian

[Seebser]

Gerad mal gegooglet und sowas gefunden:

http://www.hebe-zurrtechnik.de/PDF/Schaekel.pdf

Wäre vielleicht ein Anfang....

Grüße, Kubi

aber der mit 80mm Innenweite trägt mal entspannte 35 tonnen!

[Ulf H]

... und ist etwas unentspanntere 20 kg schwer ... ich befürchte / vermute mal, dass die Schäkel soweit vernormselt sind, dass sich da nichts wesentlich anderes finden lässt ...

Gruss Ulf

[DäddyHärry]

Werd mal etwas genauer...
Ist der -ich vermute mal IP(B) 80 - Träger ein Deckenträger?

Wie willste Motor oder Getriebe anheben? Kettenzug oder so?

Wenn kein Deckenträger, dann könntest du evtl mit Augenschrauben arbeiten?!

Gruß Härry

[Der Bootsbauer]

Gurgel mal nach Trägerklammer

[beboquin]

Tach Transporter,

also ich meine, ja die zwei Schäkel die ich habe sind etwa 80 mm von Aug zu Aug. Bekommen kannst Du sie bei meinem speziellen
Werkzeug-Flohmarkt-Händler in den Treptower Bushallen neben der Arena. Der hat einen festen Stand, ist immer da am Wochenende, die Schäkel sind in einer großen Metallgitterkiste. Ich habe 5 Euro pro Stück bezahlt, aber wenn Dir zwei ausreichen kannst Du auch meine haben.

Grüße Bernd

[beboquin]

Hallo,

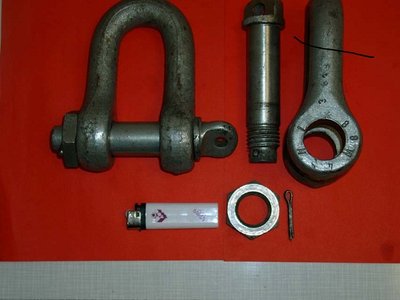

habe noch ein Foto gefunden, Grösse müsste stimmen siehe Feuerzeug.

Grüße Bernd

[Transporter]

@Bernd:

Das sollen 8cm sein zwischen den Augen? Das kann ich mir jetzt schlecht vorstellen.... aber vielleich fehlt mir nur die Fantasie?

@All:

Ich danke euch für die Mitarbeit und auch die "Anfertigungs-PNs". Ich werde nochmal darüber nachdenken ob meine Idee evtl. generell ein Irrweg ist, oder der Aufwand lohnt...

Mercie,

Transporter.
