Vin Entschlüsselung

[Andy67]

Hallo zusammen
ich hätte wieder einmal ein Fahrzeug in der Pipeline. Habe aber leider nur die VIN WDB6502821K071999
bekommen. Könnte mir jemand mehr über das Fahrzeug erzählen wie z.B. Motor Getriebe Achsübersetzung etc.
Wäre euch wieder sehr dankbar für eure Bemühungen.
Liäbs Grüessli Andy

[Maximilian714d]

Hallo Andy,

die freie Variante aus dem www, sollte aber schon weiterhelfen...

http://mb-teilekatalog.info/view_Dataca ... 821K071999

Achsübersetzung kann bestimmt Jemand ergänzen.

Grüße,

Max

[Integra]

OT:

Am besten finde ich die Sonderausstattung „Comand online“ in Verbindung mit dem Blueray-Laufwerk…



Martin

[DaPo]

Fahrzeug-Ident-Nummer (FIN) WDB6502821K071999
Fahrzeugtyp 1224 AF
Aufbauart 2
Auftragsnummer 1422690093
Produktionsnummer 1585031
Produktionswerk P0600
Versanddatum 08.08.94



Zusatzinformation
C650282(59L)1224 AF
Motor:35699910345497 (28N)OM 366 LA
Mechanisches Getriebe:71406410007681 (03D)G 3/60-5/5,4
Lenkung:76586114088068 (22T)LS 6SERIE
Aufbau:64189215097772 (55J)641DATACARD: CHASSIS-SA 0...../..
Vorderachse 1:731603F026293 (12J)AL 3/9 D-6.8
Hinterachse 1:745620N085758 (17W)HL 4/01 D-10
Verteilergetriebe:75055110069591 (25L)VG 550-3 W/1.833


Code Bezeichnung
A50 VORDERACHSE VERSTAERKT
A61 HINTERACHSE H 4, I = 5,22 TELLERRAD 410
A71 Differential lock, rear axle
A87 Axle parts for ABS
B00 Kombizylinder*
B02 Anti-lock braking system (ABS)
B17 Brake, front axle, D = 410 x 160 mm
B23 4-wheel parking brake
B39 GEAENDERTER MEMBRANZYLINDER AN VORDERACHSE
B43 Trailer brake, 2-line
B65 Compressed air dryer, heated
BA7 Pedal bracket
C51 LENKUNG VERSTAERKT
C53 Steering column bracket, adjustable
C59 RADLAUFABDECKUNG
CA8 Bumper, 3-piece (plastic/steel)
CL9 Steering LS 6/LS 8
D79 Electronic modules, body
D87 Additional parts, differential lock
E18 Attachment, electronic modules
E21 Battery/batteries, higher capacity
E40 Trailer socket, 7-pin
E42 Trailer socket, additional, 12 V
E44 STECKDOSE FUER RUECKFAHRSCHEINW. NEBELSCHLUSSL.
E49 Additional parts, electrical system
E99 Terminal caps, batteries
EA1 Fuse box, additional, terminal 30
EA2 Fuse box, additional, terminal 15
EA3 Fuse box, additional, terminals 15R+D+
F07 S cab
F48 Power window, co-driver's door
F69 Mirror, electrically adjustable, co-driver's side
FB7 FUSSRAUMOPTIMIERUNG FUER MITTELSITZE
G74 Clutch, remote-controlled
J10 Speedometer, km
L09 Flasher unit, 24 V, 4 + 1 x 21 W
L16 Fog lamps, halogen
L35 Headlamp range adjuster
L85 SEITLICHE RUECKSTRAHLER
M11 RQV-REGLER MIT ZDA (O.FREMDGASBEDIENUNG)
M41 Alternator, 28 V/80 A
M89 Flame system
M94 WEGFALL GESCHWINDIGKEITS- U.DREHZAHLBEGRENZUNG
N30 NEBENANTRIEB DB, NIEDERE DREHZAHL
N70 LUEFTERRAND FUER NEBENANTRIEB (LINKSDREHEND)
N83 Rpm increase for engine PTO
P44 Wing, for chassis transit
Q92 Crossmember, for trailer coupling G 135
R04 Wheel nut cap
R34 Tapered rims, 6.75x22.5, for 9/10 R 22.5
R91 Omission of spare wheel/spare rim
S30 Head restraint, driver's seat
S68 SICHERHEITSGURT AUTOMATIK FAHRERSITZ
S69 SICHERHEITSGURT AUTOMATIK BEIFAHRERSITZ
S91 Deletion, co-driver's seat
X30 Registration certificate, Part II (letter)
X33 Test booklet
X39 SCHMIERPLAN
X56 GERAEUSCHMASSNAHMEN EG 84/424
X94 WEGFALL ZIERSTREIFEN / DEKORSTREIFEN
XA1 Aktuell keine Code-Benennungen vorhanden
Y08 Propshaft, for special versions
Y10 First aid kit
YA9 WEGFALL ZENTRALSCHMIERANLAGE
YB9 C5 electronics
ZA4 CTT vehicle, conversion at Molsheim plant


00009931 1 Fahrzeug
00037924 1 Fahrzeug
01884710 1 Fahrzeug
01920148 1 Fahrzeug
02003003 26 ZENTRALER NEBENANTRIEB 1 Fahrzeug
02012223 33,42 VORDERACHSE (RADSATZ) - UEBERSETZUNG: 31:6 1 Vorderachse
02022908 35,42 TRISTOPZYLINDER - 14"/24" 1 Fahrzeug
02023338 33,42 MEMBRANZYLINDER - 24" 1 Vorderachse
02028730 35,42 HINTERRADBREMSE - D 410 X 160 1 Fahrzeug
02029205 1 Vorderachse
02041146 35,42 ANTIBLOCKIERSYSTEM FUER HINTERACHSE - FUER FEUERWEHR-FAHRZEUGE MIT DIFFERENTIAL-SPERRE 1 Fahrzeug
02043410 33,42 ANTIBLOCKIERSYSTEM FUER VORDERACHSE 1 Vorderachse
02102221 35 HINTERACHSE MIT DIFFERENTIALSPERRE - UEBERSETZUNG 47:12 / 48:7 1 Fahrzeug
02105401 33,42 VORDERRADBREMSE - D 410 X 160 X 18 1 Vorderachse
02446901 1 Fahrzeug
02447008 54 TACHOMETER ELEKTRISCH 1 Fahrzeug
02507910 1 Fahrzeug
02509822 1 Fahrzeug
02546120 31,32 SCHLUSSQUERTRAEGER 1 Fahrzeug
02560901 26 LUEFTERRAD FUER NEBENANTRIEB 1 Fahrzeug
02587301 54 BATTERIEN UND BEFESTIGUNGSTEILE - 135 AH;OM 422/423 1 Fahrzeug
02587601 1 Fahrzeug
02599911 1 Fahrzeug
02642390 41 GELENKWELLE - HINTERACHSE HL 4 (TELLERRAD 410) 1 Fahrzeug
02653810 31 BEFESTIGUNGSTEILE FUER FAHRERHAUSLAGERUNG UND BAUSTELLENSTOSSFAENGER 1 Fahrzeug
02664401 52 GERAEUSCHKAPSEL RADLAUF/RAHMEN - KURZES FAHRERHAUS,V6-/V8-/REIHENMOTOR 1 Fahrzeug
02668821 1 Fahrzeug
02671202 57 SV ADAPTER FUER SCHMIERNIPPEL,ZENTRALSCHMIERUNGSTEILE - 12 SCHMIERSTELLEN 1 Fahrzeug
03001209 2 Fahrzeug
03159307 46 LENKSAEULE MIT HOEHEN- UND NEIGUNGSVERSTELLUNG 1 Fahrzeug
03163613 1 Fahrzeug
03182102 40 RADMUTTERNABDECKBLECH - KUGELBUNDZENTRIERUNG 1 Fahrzeug
03211501 1 Fahrzeug
03270401 52,54 RUECKSTRAHLER - KEINE ERSATZTEILE 1 Fahrzeug
03273338 35,42 BETAETIGUNG AUSGLEICHSPERRE HINTERACHSE 1 Fahrzeug
03273509 26 BETAETIGUNG NEBENANTRIEB - ERSTER NEBENANTRIEB; G3/60 1 Fahrzeug
03274001 54,57,58 LEUCHTWEITENREGLER 1 Fahrzeug
03280034 42,43 BREMSANLAGE BEI ANTIBLOCKIERSYSTEM (ABS) 1 Fahrzeug
03282904 42 ZWEILEITUNGS-ANHAENGERBREMSE 1 Fahrzeug
03285404 42 LUFTTROCKNER 1 Fahrzeug
03287635 42,58 SCHILD FUER AUTOMATISCH LASTABHAENGIGE BREMSE (ALB) UND HALTER FUER BREMSKRAFTREGLER - HINTERFEDER 650 320 02 08 1 Fahrzeug
03287804 42 FESTSTELLBREMSE FUER VIER RAEDER - MIT ANHAENGERSTEUERUNG 1 Fahrzeug
03293708 29 KUPPLUNGSPEDAL FERNBEDIENT - LINKSLENKUNG 1 Fahrzeug
03295101 1 Fahrzeug
03301605 57 SV ZS HALTER HINTERACHSLEITUNGSBEFESTIGUNG (ZENTRALSCHMIERUNGSTEILE) 1 Fahrzeug
03340501 42,43 DREI-/ZWEIWEGEVENTIL MOTORBREMSE - ABS; REIHENMOTOR 1 Fahrzeug
03342001 28 SCHALTUNGS- UND BEFESTIGUNGSTEILE VERTEILERGETRIEBE 1 Fahrzeug
04613701 1 Fahrzeug
04624002 1 Fahrzeug
04624305 1 Fahrzeug
04634102 54 AUSSENSPIEGEL HEIZBAR UND ELEKTR.VERSTELLBAR,ELEKTRISCHE AUSRUESTUNG 1 Fahrzeug
04634659 54 KONTROLLE DIFFERENTIALSPERRE,ELEKTRISCHE AUSRUESTUNG 1 Fahrzeug
04634702 54 ELEKTRISCHE AUSRUESTUNG FUER ANHAENGERSTECKDOSE, 24V 1 Fahrzeug
04634902 54 ELEKTRISCHE AUSRUESTUNG FUER FENSTERHEBER 1 Fahrzeug
04635201 1 Fahrzeug
04636501 54 LUFTTROCKNER, ELEKTRISCHE AUSRUESTUNG - EINKAMMER-LUFTTROCKNER MIT HEIZUNG 1 Fahrzeug
04636901 54 ELEKTRISCHE AUSRUESTUNG FUER 12-V-ANHAENGERBETRIEB 1 Fahrzeug
04637001 54 POL-ABDECKUNG 1 Fahrzeug
04675102 54 ELEKTRISCHE AUSRUESTUNG FUER NEBENANTRIEB I 1 Fahrzeug
04675202 54 ANHAENGERSTECKDOSE FUR NEBELSCHLUSSLEUCHTE UND RUECKFAHRLICHT 1 Fahrzeug
04675401 1 Fahrzeug
04675403 1 Fahrzeug
04675579 54 ABS,ELEKTRISCHE AUSRUESTUNG 1 Fahrzeug
04675604 54 ANHAENGERSTECKDOSE - 24V; OHNE EPS 1 Fahrzeug
04675608 54 ANHAENGERSTECKDOSE - 12V; OHNE EPS 1 Fahrzeug
04676307 1 Fahrzeug
04676701 54 RAHMENLEITUNGSSATZ FUER DIFFERENTIALSPERRE LAENGS 1 Fahrzeug
04677601 54 ELEKTRISCHE VERLAENGERUNGSLEITUNG 1 Fahrzeug
04678601 54 KUPPLUNGSPEDALSPERRE BEI NEBENANTRIEB, ELEKTRISCHE AUSRUESTUNG 1 Fahrzeug
04680001 54 SICHERUNGSDOSE - ANSCHLUSSKLEMME 30 1 Fahrzeug
04680002 54 SICHERUNGSDOSE - ANSCHLUSSKLEMME 15 1 Fahrzeug
04680003 54 SICHERUNGSDOSE - ANSCHLUSSKLEMME 15R/D+ 1 Fahrzeug
04681619 54 DREHSTROMGENERATOR,ELEKTRISCHE AUSRUESTUNG 1 Fahrzeug
04682601 54 RAHMEN FUER RELAIS 1 Fahrzeug
04682602 54 RAHMEN FUER RELAIS 1 Fahrzeug
04682603 54 RAHMEN FUER RELAIS 1 Fahrzeug
04682701 54 DIODENKASTEN 1 Fahrzeug
04682702 54 DIODENKASTEN 1 Fahrzeug
04687303 54 HALTER AM SCHLUSSQUERTRAEGER - PRITSCHENFAHRZEUGE; FUER STECKDOSE NEBEL- SCHLUSS- UND RUECKFAHRLICHT 1 Fahrzeug
04688101 54 SV BEFESTIGUNG ELEKTRISCHE LEITUNGSSAETZE 1 Fahrzeug
04689401 54 RAHMENLEITUNGSSATZ ANZEIGELEUCHTE NEBENANTRIEB 1 Fahrzeug
04692702 54 BLINK-WARNLICHTGEBER,24 V 1 Fahrzeug
04693401 54 BEFESTIGUNG ELEKTRONIKTEILE - ELEKTRONISCHE SCHALTGERAETE 1 Fahrzeug
04693405 54 BEFESTIGUNG ELEKTRONIKTEILE 1 Fahrzeug
04693501 54 ANTIBLOCKIERSYSTEM,ELEKTRISCHE AUSRUESTUNG 1 Fahrzeug
04693601 54 KONTROLLE ANHAENGERBETRIEB, ELEKTRISCHE AUSRUESTUNG 1 Fahrzeug
04693701 54 KONTROLLE ANHAENGERBETRIEB, ELEKTRISCHE AUSRUESTUNG - ANHAENGERBETRIEB 12V 1 Fahrzeug
04693801 54 ABSCHALTUNG ABS,ELEKTRISCHE AUSRUESTUNG 1 Fahrzeug
04694103 54 ANHAENGERSTECKDOSE ABS,ELEKTRISCHE AUSRUESTUNG 1 Fahrzeug
04695501 54 FLAMMSTARTANLAGE,ELEKTRISCHE AUSRUESTUNG - 1 GLUEHKERZE, BEI REIHENMOTOR OM366 1 Fahrzeug
04695601 54 RAHMENLEITUNGSSATZ FLAMMSTARTANLAGE - 1 GLUEHKERZE, BEI REIHENMOTOR OM366 1 Fahrzeug
04697201 54 SCHALTER AM KUPPLUNGSPEDAL, ELEKTRISCHE AUSRUESTUNG 1 Fahrzeug
04698901 54 HALTER STECKVERBINDUNG FAHRGESTELL/FAHRERHAUS 1 Fahrzeug
04711210 54 BEFESTIGUNGSTEILE FUER ELEKTRISCHEN LEITUNGSSATZ 1 Fahrzeug
05034401 91,97 KOPFSTUETZE - CODES S65/S66 1 Fahrzeug
05318101 69,81,86 VERBANDKASTEN UND HALTER 1 Fahrzeug
05323235 64,69,86,91 SICHERHEITSGURT - FAHRERSITZ-STANDARDAUSFUEHRUNG 1 Fahrzeug
05323236 64,69,86,91 SICHERHEITSGURT - FAHRERNEBENSITZ-STANDARDAUSFUEHRUNG 1 Fahrzeug
05323535 82 NEBELSCHEINWERFER - 24 V 1 Fahrzeug
05327242 72,81 RUECKBLICKSPIEGEL (TYPEN 641/649 SIEHE STANDARD-MICROFICHE) - 24 V; HEIZBAR,ELEKTRISCH VERSTELLBAR (SIEHE STANDARD-MICROFICHE) 1 Fahrzeug
05332528 82,88 SCHEINWERFER MIT LEUCHTWEITENREGLER - KEINE ERSATZTEILE 1 Fahrzeug
05338615 1 Fahrzeug
05338616 1 Fahrzeug
05338621 1 Fahrzeug
05374324 66,88 EINSTIEG - MITTELLANG, FEST 1 Fahrzeug
05380706 72,82 FENSTERHEBER ELEKTRISCH - 24 V 1 Fahrzeug
07012504 89 OUTFIT (LOCK, KEY, HANDLE) 1 Fahrzeug
07112106 68,82 HALTER FUER SONDEREINBAUTEN - GESCHWINDIGKEITSREGLER, SPANNUNGSWANDLER 1 Fahrzeug
07112110 68,82 HALTER FUER SONDEREINBAUTEN - CODIERSTECKER 1 Fahrzeug
07112702 1 Fahrzeug
07112703 1 Fahrzeug
07112707 1 Fahrzeug
07117304 91 FAHRERSITZ UND FAHRERNEBENSITZ BEI KOPFSTUETZE - FAHRERSITZ FUER KOPFSTUETZE, SIEHE STANDARD-MICROFICHE 1 Fahrzeug
07120902 1 Fahrzeug
07121402 69 ZIERSTREIFEN 1 Fahrzeug
07127301 68 FUSSRAUMABDECKUNG BEI MITTENSITZ 1 Fahrzeug
08250995 01,15,18,20 GENERATOR 1 Fahrzeug
08310136 09,14,20,22 SAUGROHR - EINFLUTIG, LUFTANSAUGUNG VORN 1 Fahrzeug
08310814 01,03,07,13 EINSPRITZPUMPE - NUR ZWISCHENDREHZAHLEINSTELLER PNEUMATISCHFUER RQV-REGLER 1 Fahrzeug
08324619 07,09,14,15 FLAMMSTARTANLAGE 1 Fahrzeug
08326026 01,07,09,13,14,15,20,22,23 HALTER 1 Fahrzeug
08339202 1 Fahrzeug
08363201 1 Fahrzeug
08363501 1 Fahrzeug
08367501 18 OIL DELIVERY LINE 1 Fahrzeug
08367701 2 Fahrzeug
5914IMNP 1 Fahrzeug
6090CDPM 1 Fahrzeug

[Andy67]

Herzlichen Dank für eure Bemühungen.
Ihr habt mir sehr geholfen.
Liebs Grüessli Andy

[Pirx]

Übersetzung Vorderachse = 31:6 = 5,16
Übersetzung Hinterachse = 47:9 = 5,22

Pirx

[FrankS]

Moin,
an den Übersetzungsverhältnissen sieht man dass die VA schneller ist - kleineres i heisst doch schneller?!
Warum macht man - nein, Mercedes - das so? Kleineres i um das Drehmoment auf die HA zu schieben und die VA vor mechanischer Überlastung schützen? Oder für den stabileren Lauf auf der Strasse?
In meiner Diplomarbeit ging es zwar um eine Getriebe, aber da habe ich was anderes betrachtet als unterschiedliche i in Diffs... Kann mir da wer auf die Sprünge helfen?

Grüßle Frank

[Pirx]

Dieses Prinzip, bei Allrad-LKW die Vorderachse minmal schneller zu übersetzen als die Hinterachse, wird bei Mercedes-Benz seit mindestens den 1950er Jahren angewendet. Als Argumente dafür findet man in älterer Literatur eine Verbesserung des Fahrverhaltens (insbesondere, wenn Vorder- und Hinterräder unterschiedlich stark abgefahren sind).

Ich persönlich vermute, daß es mit dem zu jener Zeit bei Mercedes-Benz (und anderen Herstellern) eingesetzten, über einen Doppelfreilauf selbstzuschaltenden Allradantrieb zu tun hat. Sobald die bis dahin allein angetriebenen Hinterräder durchdrehten, schalteten sich die Vorderräder automatisch zu. Das funktioniert nur dann gut, wenn die Vorderachse etwas schneller übersetzt ist.

Dieses System hat sich wohl nicht sonderlich bewährt und wurde bald wieder durch einen manuell zuschaltbaren Allradantrieb ersetzt. Die teuren Radsätze für die Vorderachse hat man allerdings nicht geändert auf die Übersetzung der Hinterachse, sondern einfach so weiterverwendet. Es funktioniert ja schließlich. Es fällt aber auf, daß insbesondere bei den (später hinzugekommenen) schnelleren Achsübersetzungen die Übersetzungen in Vorder- und Hinterachse wieder gleich sind.

Ich denke also, es war einfach eine wirtschaftliche Überlegung, nicht unnötig Geld für neue Radsätze auszugeben, sondern diese weiterzuverwenden.

Diese sogenannte Voreilung der Vorderachse wird übrigens auch heute noch bei praktisch allen Allrad-Traktoren verwendet. Dort macht es schon allein wegen der unterschiedlichen Reifendurchmesser an Vorder- und Hinterachse Sinn, die sich ja unterschiedlich schnell abfahren. Die Voreilung soll angeblich auch eine bessere Traktion bieten.

Pirx

[unihell]

Hallo
bei den hochgeländegängigen Allradfahrzeug aus Gaggenau (jetzt aus Wörth) waren schon immer vorne und hinten die gleichen Radsätze verbaut, 4 gleichgroße Räder angetrieben mit gleicher Drehzahl, 3 Sperren waren serienmäßig, und das jetzt seit 75Jahren.

[sambra]

Hallo zusammen,
Es ist zwar ein alter Thread, aber ich möchte mich hier einklinken. Nach langem stillen lesen und träumen, plane ich jetzt doch etwas konkreter die Anschaffung und den Ausbau eines Allrad LKW. Bei meiner Suche bin ich auf einen 1224 AF mit Doka gestoßen. Leider finde ich zu der VIN WDB6502821K234103 selber keine spezifischen Infos zu Achsen, Getriebe oder Übersetzung. Kann mir da jemand aushelfen?
Vielen Dank!

[Walöter]

Hallo Samba,
VORDERACHSE (RADSATZ) - UEBERSETZUNG: 31:6
Hinterachse mit DIFFERENTIALSPERRE - UEBERSETZUNG 47:9, Tellerrad 410mm

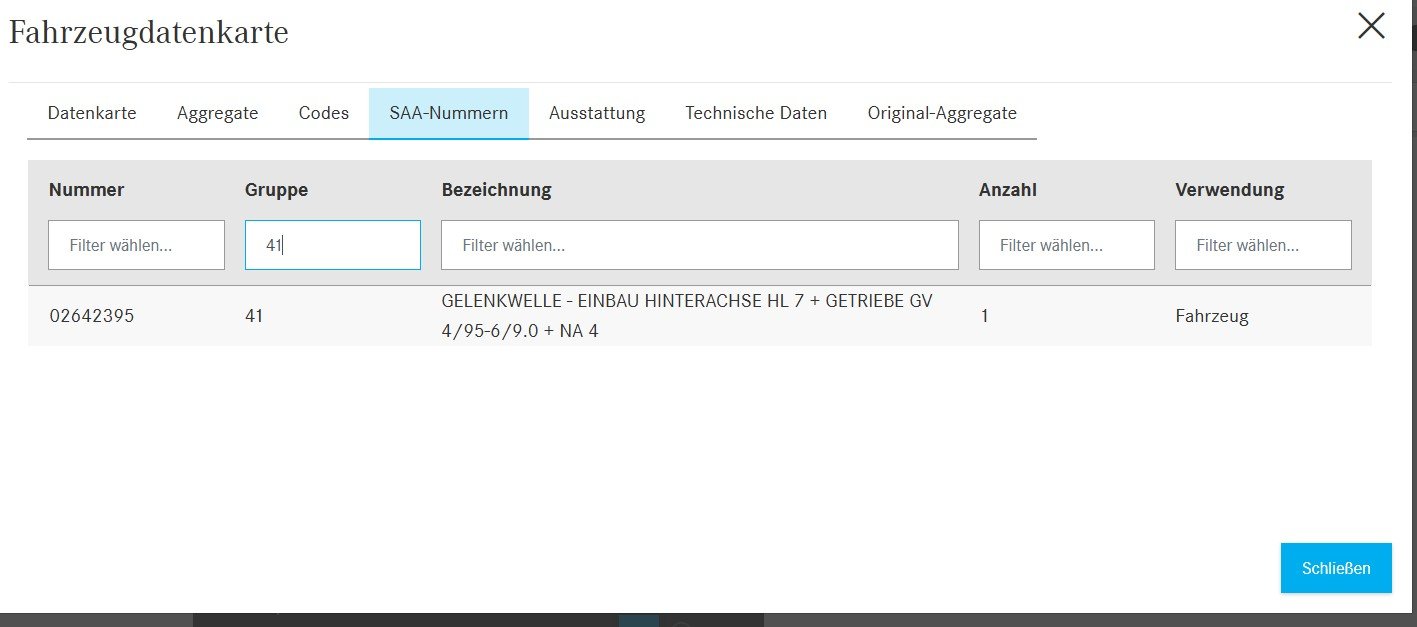

Interessant auch das Getriebe: GETRIEBE GV 4/95-6/9.0

hier mal alles:

Fahrzeug: WDB6502821K234103 (59L)
1224 AF
Farbe: 0000 - grundiert

1224 AF
Fahrgestell: WDB6502821K234103
59L
Hinterachse: 745786N114366
18N
35 HINTERACHSE



A 652 350 05 39
* RADSATZ
AUSGLEICHGETRIEBE,UEBERSETZUNG: 47:12
[780, 781, 782, 783, 784, 785, 786, 787, 799]
Ersetzt: A 385 350 38 39


Z 21.186 DIFFERENTIALSPERRE

Z 21.187 ANTIBLOCKIERSYSTEM FUER HINTERACHSE

100 HINTERACHSE

250 ACHSBRUECKE,ANBAUTEILE

300 AUSGLEICHGETRIEBE

500 RADLAGERUNG,ACHSWELLEN


Fahrzeugdatenkarte

Datenkarte
Aggregate

02012223 33,42 VORDERACHSE (RADSATZ) - UEBERSETZUNG: 31:6 1 Fahrzeug
02023338 33,42 MEMBRANZYLINDER - 24" 1 Fahrzeug


02036005 26 NEBENANTRIEB ZENTRAL - SECHSTER UND SIEBTER GANG,NA 4/125-10 MIT OELPUMPE, OBEN FLANSCH 2.17/1.89X N MOTOR 1 Fahrzeug
02041151 35,42 ANTIBLOCKIERSYSTEM FUER HINTERACHSE - HL 4/17 D-9,2 1
02043410 33,42 ANTIBLOCKIERSYSTEM FUER VORDERACHSE
02059501 26 LEITUNG FUER OELKUEHLER - G 4/65-6/9.0
02064101 26 GETRIEBETEILE FUER MOTORDREHMOMENTREDUZIERUNG
02105401 33,42 VORDERRADBREMSE - D 410 X 160 X 18
02118401 1 Hinterachse
02118606 35,42 DIFFERENTIALSPERRE - UEBERSETZUNG 47:9
02118703 35,42 ANTIBLOCKIERSYSTEM FUER HINTERACHSE - BREMSBELAG; BREITE:160 MM 1 Hinterachse
02447008 54 TACHOMETER ELEKTRISCH
02572616 31,55 KIPPHYDRAULIK FUER LANGES PODEST
02587311 54 BATTERIEN UND BEFESTIGUNGSTEILE - 165 AH;OM 422
02614724 31,43 QUERTRAEGER FUER GETRIEBE - MIT NEBENANTRIEB
02633337 42,50,52 TEILE FUER BREMSANLAGE
02642395 41 GELENKWELLE - EINBAU HINTERACHSE HL 7 + GETRIEBE GV 4/95-6/9.0 + NA 4
02653810 31 BEFESTIGUNGSTEILE FUER FAHRERHAUSLAGERUNG UND BAUSTELLENSTOSSFAENGER
02662807 26 GETRIEBESCHALTUNG
02665516 24,26,50 GETRIEBEOELKUEHLUNG - OM 366 LA
2671202 57 SV ADAPTER FUER SCHMIERNIPPEL,ZENTRALSCHMIERUNGSTEILE
3182102 40 RADMUTTERNABDECKBLECH - KUGELBUNDZENTRIERUNG
03252109 42 EINBAUTEILE FUER LASTABHAENGIGE BREMSE
03270401 52,54 RUECKSTRAHLER - KEINE ERSATZTEILE
03273338 35,42 BETAETIGUNG AUSGLEICHSPERRE HINTERACHSE
03273501 26 BETAETIGUNG NEBENANTRIEB - KURZES,LANGES UND MITTELLANGES FAHRERHAUS
03273795 42 NOTLOESEEINRICHTUNG
03274001 54,57,58 LEUCHTWEITENREGLER
03281401 42 FESTSTELLBREMSVENTIL FUER NOTLOESEEINRICHTUNG - OHNE ANHAENGERSTEUERVENTIL
03281701 42,54 BATTERIETRAGRAHMEN
03283907 42 SCHALLDAEMPFER FUER BREMSVENTILE
03285412 42 LUFTTROCKNER
03287635 42,58 SCHILD FUER AUTOMATISCH LASTABHAENGIGE BREMSE (ALB) UND HALTER FUER BREMSKRAFTREGLER - HINTERFEDER 650 320 02 08
03293708 29 KUPPLUNGSPEDAL FERNBEDIENT - LINKSLENKUNG
03298406 25 KUPPLUNGSTEILE
03301605 57 SV ZS HALTER HINTERACHSLEITUNGSBEFESTIGUNG (ZENTRALSCHMIERUNGSTEILE)
03342001 28 SCHALTUNGS- UND BEFESTIGUNGSTEILE VERTEILERGETRIEBE
03345201 42 HALTER LEUCHTWEITENREGLER
03346201 42 DREHMOMENTREDUKTION PNEUMATISCH
03346313 42 NOTLOESEEINRICHTUNG HINTERACHSE
04634101 54 AUSSENSPIEGEL HEIZBAR UND ELEKTR.VERSTELLBAR,ELEKTRISCHE AUSRUESTUNG
04634103 54 AUSSENSPIEGEL HEIZBAR UND ELEKTR.VERSTELLBAR,ELEKTRISCHE AUSRUESTUNG - FAHRERSEITE
04634659 54 KONTROLLE DIFFERENTIALSPERRE,ELEKTRISCHE AUSRUESTUNG
04634702 54 ELEKTRISCHE AUSRUESTUNG FUER ANHAENGERSTECKDOSE, 24V
04636501 54 LUFTTROCKNER, ELEKTRISCHE AUSRUESTUNG - EINKAMMER-LUFTTROCKNER MIT HEIZUNG
04636901 54 ELEKTRISCHE AUSRUESTUNG FUER 12-V-ANHAENGERBETRIEB
04637001 54 POL-ABDECKUNG
04675102 54 ELEKTRISCHE AUSRUESTUNG FUER NEBENANTRIEB I
04675202 54 ANHAENGERSTECKDOSE FUR NEBELSCHLUSSLEUCHTE UND RUECKFAHRLICHT
04675579 54 ABS,ELEKTRISCHE AUSRUESTUNG
04675604 54 ANHAENGERSTECKDOSE - 24V; OHNE EPS
04675608 54 ANHAENGERSTECKDOSE - 12V; OHNE EPS

04676701 54 RAHMENLEITUNGSSATZ FUER DIFFERENTIALSPERRE LAENGS
04677601 54 ELEKTRISCHE VERLAENGERUNGSLEITUNG
04677606 54 ELEKTRISCHE VERLAENGERUNGSLEITUNG
04678601 54 KUPPLUNGSPEDALSPERRE BEI NEBENANTRIEB, ELEKTRISCHE AUSRUESTUNG
04680001 54 SICHERUNGSDOSE - ANSCHLUSSKLEMME 30
04680002 54 SICHERUNGSDOSE - ANSCHLUSSKLEMME 15
04680003 54 SICHERUNGSDOSE - ANSCHLUSSKLEMME 15R/D+
04680901 54 NOTLOESEEINRICHTUNG FEDERSPEICHERBREMSE, ELEKTRISCHE LEITUNG
04681619 54 DREHSTROMGENERATOR,ELEKTRISCHE AUSRUESTUNG
04682601 54 RAHMEN FUER RELAIS
04682602 54 RAHMEN FUER RELAIS
04682603 54 RAHMEN FUER RELAIS
04682701 54 DIODENKASTEN
04687303 54 HALTER AM SCHLUSSQUERTRAEGER - PRITSCHENFAHRZEUGE; FUER STECKDOSE NEBEL- SCHLUSS- UND RUECKFAHRLICHT
04688928 54 HALTER FUER ELEKTRISCHE LEITUNG UND ANBAUTEILE
04689401 54 RAHMENLEITUNGSSATZ ANZEIGELEUCHTE NEBENANTRIEB
04692702 54 BLINK-WARNLICHTGEBER,24 V
04693405 54 BEFESTIGUNG ELEKTRONIKTEILE
04693416 54 BEFESTIGUNG ELEKTRONIKTEILE - KURZES FAHRERHAUS
04693502 54 ANTIBLOCKIERSYSTEM,ELEKTRISCHE AUSRUESTUNG
04695501 54 FLAMMSTARTANLAGE,ELEKTRISCHE AUSRUESTUNG - 1 GLUEHKERZE, BEI REIHENMOTOR OM366
04695601 54 RAHMENLEITUNGSSATZ FLAMMSTARTANLAGE - 1 GLUEHKERZE, BEI REIHENMOTOR
04697504 54 BATTERIEBEFESTIGUNGSRAHMEN
04701003 54 BREMSBELAGVERSCHLEISSANZEIGE,ELEKTRISCHE AUSRUESTUNG - KURZES, MITTELLANGES UND LANGES FAHRERHAUS
04703501 54 SENSORLEITUNG BREMSBELAGVERSCHLEISSANZEIGE - FUER VORDERACHSE,2- UND 3-ACHSER
04703503 54 SENSORLEITUNG BREMSBELAGVERSCHLEISSANZEIGE - FUER HINTERACHSE,2-ACHSER
04703903 54 BEFESTIGUNGSTEILE ELEKTRISCHE LEITUNGEN - MIT ABS, OHNE ZENTRALSCHMIERUNG

04704701 54 TACHOGRAF,ELEKTRISCHE AUSRUESTUNG
04706301 54 SECHSKAMMER-SCHLUSSLEUCHTE MIT SEITENMARKIERUNGSLICHT - FUER SERIENFAHRZEUGE
04706701 54 STEUERGERAET FLAMMSTARTANLAGE, ELEKTRISCHE AUSRUESTUNG - EURO1 MOTOR; EINE GLUEHKERZE
04707201 54 DREHMOMENTWANDLER MOTOR;ELEKTRISCHE AUSRUESTUNG

04708304 54 IMPULSGEBER,ELEKTRISCHE LEITUNG;TACHOMETER - KURZES FAHRERHAUS
04711210 54 BEFESTIGUNGSTEILE FUER ELEKTRISCHEN LEITUNGSSATZ

04711502 54 ELEKTR.LEITG.BREMSBELAGVERSCHLEISSANZEIGE;STECKVERBINDUNG VORDER- BZW.HINTERACHSE ZUR STECKVERBINDUNG FAHRGESTELL/FAHRERHAUS - ZWEIACHSFAHRZEUG; KURZES FAHRERHAUS
05034403 91,97 KOPFSTUETZE - LOSE MITLIEFERUNG
05318116 69,81,86 VERBANDKASTEN UND HALTER
05323237 64,69,86,91 SICHERHEITSGURT - FAHRERSITZ-STANDARDAUSFUEHRUNG
05323238 64,69,86,91 SICHERHEITSGURT - FAHRERNEBENSITZ-STANDARDAUSFUEHRUNG
05323535 82 NEBELSCHEINWERFER - 24 V
05327242 72,81 RUECKBLICKSPIEGEL (TYPEN 641/649 SIEHE STANDARD-MICROFICHE)
05327277 72,81 RUECKBLICKSPIEGEL (TYPEN 641/649 SIEHE STANDARD-MICROFICHE) - ELEKTRISCH VERSTELLBAR; FAHRERSEITE
05332528 82,88 SCHEINWERFER MIT LEUCHTWEITENREGLER - KEINE ERSATZTEILE
05332963 66,82,88 KOTFLUEGEL VERGROESSERT - ZWEITE GELENKTE VORDERACHSE
05374324 66,88 EINSTIEG - MITTELLANG, FEST
05379909 62,64,72,81 VORBAU MIT FAHRERPODEST UND TUEREN (TYP 641 SIEHE STANDARD-MICROFICHE)

05385806 61,69 AUFBAUTEILE FUER FAHRERHAUS-KIPPHYDRAULIK VERSTAERKT - FAHRERSEITE
07114308 68,69,81,82,83,86,89 AUFBAUTEILE BEI ELEKTRONIKBAUSTEINEN - ABDECKUNG ELEKTRISCHE LEITUNGEN UND ELEKTRONIKBAUSTEINE

08250995 01,15,18,20 GENERATOR
08310136 09,14,20,22 SAUGROHR - EINFLUTIG, LUFTANSAUGUNG VORN
08324619 07,09,14,15 FLAMMSTARTANLAGE
08326026 01,07,09,13,14,15,20,22,23 HALTER
08370806 09 BEFESTIGUNGSTEILE


Walter

[sambra]

Vielen Dank Walter!! Wenn ich das richtig interpretiere, sind die Achsen und die Übersetzung Standard Feuerwehr, aber das Getriebe ein 6 Gang anstelle des oft verbauten 5 Gang. Oder übersehe ich etwas?

[Walöter]

"Standart" gibt's nicht.

Das Getriebe ist ein 12-Gang Splitgetriebe

Walter

[netnomergn]

12 Gang Split ist „Sahne“…
Aber: VA und HA mit unterschiedlicher Übersetzung? Lese ich das richtig? Denkfehler?

Walter,
woher bekommst du die Ausstattung zur VIN in „Klartext“ ?

Wenn ich unsere Datenkarte aufrufe, bekomme ich etliche SA`s, was die beduten???
Oder hab ich mal wieder einen Haken falsch im Xentry/DAS gesetzt… Kommt ja mal vor…

Grüße, Ralf

[Walöter]

12 Gang Split ist „Sahne“…
Aber: VA und HA mit unterschiedlicher Übersetzung? Lese ich das richtig? Denkfehler?

Walter,
woher bekommst du die Ausstattung zur VIN in „Klartext“ ?

Wenn ich unsere Datenkarte aufrufe, bekomme ich etliche SA`s, was die beduten???
Oder hab ich mal wieder einen Haken falsch im Xentry/DAS gesetzt… Kommt ja mal vor…

Grüße, Ralf

Hallo Ralf

dass die VA schneller als die HA übersetzt ist wurde ja schon erschöpfend von Pirx erläutert, das passt so.

Schick mir mal deine VIN

Walter

Walter

[Pirx]

Walter,
woher bekommst du die Ausstattung zur VIN in „Klartext“ ?

Wenn ich unsere Datenkarte aufrufe, bekomme ich etliche SA`s, was die beduten???
Oder hab ich mal wieder einen Haken falsch im Xentry/DAS gesetzt… Kommt ja mal vor…

Grüße, Ralf

Hallo Ralf!

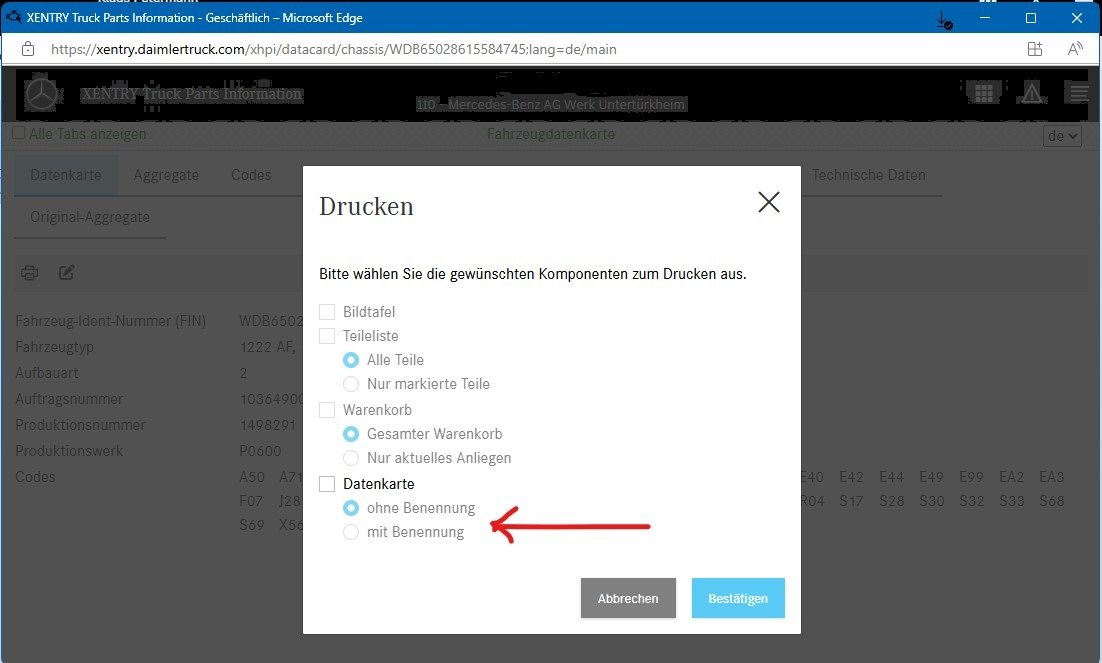

Wenn Du einen "echten" XENTRY-Zugang hast, kannst Du Dir dort doch die Datenkarte "mit Benennung" ausdrucken. Dann hast Du die Ausstattungen im Klartext.

Pirx

[sambra]

"Standart" gibt's nicht.

Das Getriebe ist ein 12-Gang Splitgetriebe

Walter

Vielen Dank für die Infos! Na, das hört sich mal gut an! Ich war mir nicht sicher, ob es auch Split hat und Google hatte so schnell kein eindeutiges Ergebnis gebracht. Vielleicht noch eine blöde Frage: Ist ersichtlich ob der LKW auch eine Untersetzung zusätzlich zu dem Splitgetriebe hat oder entfällt die Notwendigkeit hierfür durch die Splitmöglichkeit der Gänge?
Ist irgendwo noch der Typ der Achse oder des VTG zu destillieren? Bei den Achsen sind in Fahrzeugschein Lasten von 5,5t und 9,2t eingetragen und die Höchstgeschwindigkeit ist mit 92 km/h angegeben. Vergleichbare Werte meine ich hier öfter gelesen zu haben, daher habe ich das vielleicht etwas zu simpel und "Standard" eingeordnet.

[Pirx]

Vielen Dank für die Infos! Na, das hört sich mal gut an! Ich war mir nicht sicher, ob es auch Split hat und Google hatte so schnell kein eindeutiges Ergebnis gebracht. Vielleicht noch eine blöde Frage: Ist ersichtlich ob der LKW auch eine Untersetzung zusätzlich zu dem Splitgetriebe hat oder entfällt die Notwendigkeit hierfür durch die Splitmöglichkeit der Gänge?
Ist irgendwo noch der Typ der Achse oder des VTG zu destillieren? Bei den Achsen sind in Fahrzeugschein Lasten von 5,5t und 9,2t eingetragen und die Höchstgeschwindigkeit ist mit 92 km/h angegeben. Vergleichbare Werte meine ich hier öfter gelesen zu haben, daher habe ich das vielleicht etwas zu simpel und "Standard" eingeordnet.

XENTRY spuckt zu der FIN diese Daten aus:

C650282(59L)1224 AF
Motor:35794610438757 (38A)OM 366 LA
Mechanisches Getriebe:71443810454953 (356)G 4/65-6/9.0
Lenkung:76586116262148 (22T)LS 6SERIE
Aufbau:64184615274018 (55E)641
Vorderachse 1:731603F031187 (12J)AL 3/9 D-6.8
Hinterachse 1:745786N114366 (18N)HL 4/038 D-9,4
Verteilergetriebe:75058210072395 (25L)VG 550-3W/1,67

Also ja, das Verteilergetriebe VG550 besitzt eine Geländeuntersetzung.
Einen Code für ein Splitgetriebe GV4 kann ich in der Datenkarte nirgends finden.

Pirx

[Walöter]

...Pirx hat natürlich recht.
Ich habe mich "verschaut", das GV4/95 betraf nur die Gelenkwelle.

Tatsächlich verbaut ist wie Pirx schreibt das G4/65

Sorry für die Verwirrung!

Walter

[sambra]

...Pirx hat natürlich recht.
Ich habe mich "verschaut", das GV4/95 betraf nur die Gelenkwelle.
Screenshot 2025-06-05 145212.jpg
Tatsächlich verbaut ist wie Pirx schreibt das G4/65

Sorry für die Verwirrung!

Walter

Kein Problem! Vielen Dank für deine Bemühungen!

[netnomergn]

Walter,
woher bekommst du die Ausstattung zur VIN in „Klartext“ ?

Wenn ich unsere Datenkarte aufrufe, bekomme ich etliche SA`s, was die beduten???
Oder hab ich mal wieder einen Haken falsch im Xentry/DAS gesetzt… Kommt ja mal vor…

Grüße, Ralf

Hallo Ralf!

Wenn Du einen "echten" XENTRY-Zugang hast, kannst Du Dir dort doch die Datenkarte "mit Benennung" ausdrucken. Dann hast Du die Ausstattungen im Klartext.




Pirx

Hallo Pirx,

hm, ich schaue meine Datenkarte im EPC oder WIS/ASRA an....

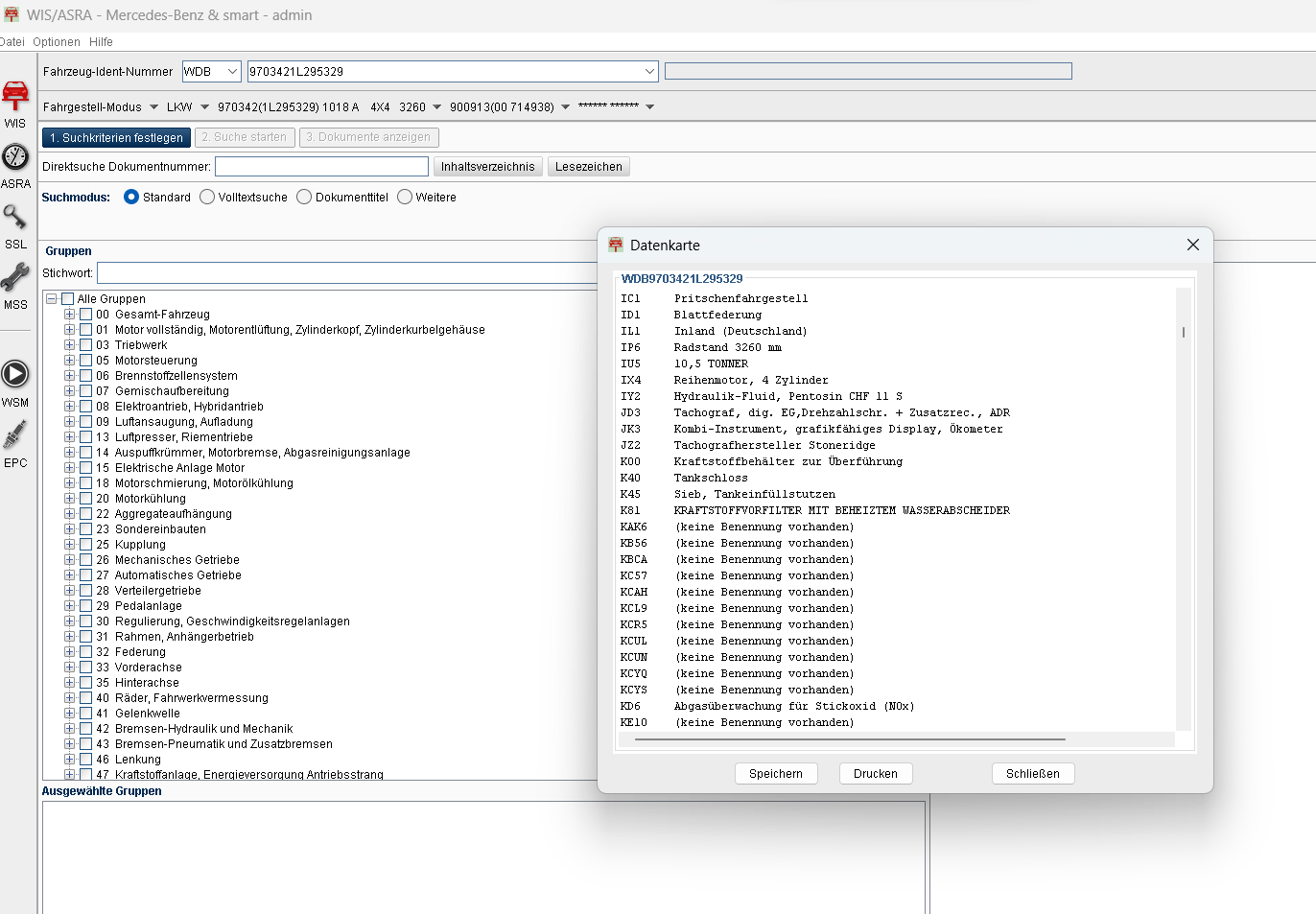

Im WIS/ASRA bekomme ich einige SA`s mit Klartext, andere nicht...Siehe Screenshot...

Hallo Walter,

VIN sieht man im Screenshot...

Sorry, hat a bisserl gedauert, war im Job-Stress....

[Pirx]

Naja,

Daß bei den vierstelligen SA keine Benennung steht, wundert mich nicht. Das sind keine Serien-SA sondern Umrüstungen, vermutlich bei CTT in Molsheim durchgeführt. Die Kollegen dort machen sich das Leben gerne Mal etwas leichter.

Pirx

[netnomergn]

Naja,

Daß bei den vierstelligen SA keine Benennung steht, wundert mich nicht. Das sind keine Serien-SA sondern Umrüstungen, vermutlich bei CTT in Molsheim durchgeführt. Die Kollegen dort machen sich das Leben gerne Mal etwas leichter.

Pirx

Aha… Danke Pirx, das würde das erklären… Ist in der Tat ein CCT-Auto und war mal mit „hoheitlicher Aufgabe“….
