Rotzler Seilwinden Druckluftzylinder

[dietzm]

Hallo!
Weiß jemand von euch zufällig, wo ich diesen Druckluftzylinder zum Schalten meiner Seilwinde bekomme?
Einbautrommelseilwinde der Firma Rotzler
Type lautet: 5000 H/ 2-96
Baujahr: 1985
Fabrikationsnummer: 6248
13 mm Stahlseil
Länge 55 m
Zugkraft in der untersten Seillage: 50 kN, Betriebsdruck 140 bar

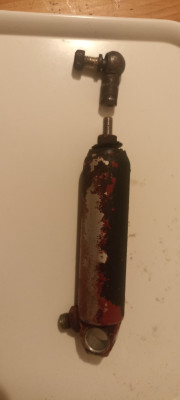

Druckluftzylinder:
Gewinde vorne: M8
Befestigungsloch hinten: 16mm
Hub: ca.50mm
Außendurchmesser Zylinder: etwa 35mm

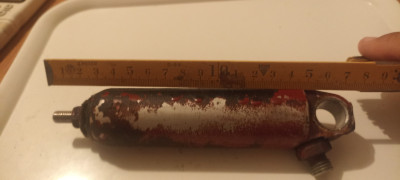

Länge (gesamtes Bauteil inkl. Gewinde) ca.175mm

[PirateBretz]

moin,

puste doch mal mit druckluft rein, und miss mal die länge im ausgefahrenen zustand.

auf den foto sieht er ziemlich genauso aus wie der zylinder am vtg (bei meinem 110-16) der die untersetzung schaltet, den gibts original nichmehr, aber ea gibt nen günstigen DT zylinder mit den selben maßen, muss aber das auge ausgebohrt werden, weil der lochdurchmesser zu klein ist.

grüße, alex

[dietzm]

Bin ist ca. 50mm, also ist das nur Ding dann 225mm lang. Was ist ein DT-Zylinder?

[PirateBretz]

https://www.dt-spareparts.com/en/

ein hersteller für diverse bauteile.
dieser hatte die pneumatikzylinder des VTGs die bei Iveco nichtmehr lieferbar waren.

hab grade meine zylinder gemessen, sieht zwar vom aufbau her genau identisch aus, ist aber nur ca 16cm mit gewinde.

wenn ichs nicht vergesse, kann ich später in der tdv nach dem original zulieferer für diese zylinderbauart suchen, vielleicht kommst du damit dann weiter...

grüße, alex

[meggmann]

Kann man da nicht nen 08/15 Standardzylinder aus dem Regal nehmen der von der Abmessungen und der Wirkweise passt? Sollte ja kein Mondraketen-Hypertechzylinder sein (sieht nach einfachwirkend aus).

Gruß Marcel

[querys]

Mal bei Rotzler angefragt? eventuell haben die einen Tipp für Ersatz bzw. eine Teilenummer.

[dietzm]

Bei Rotzler konnten sie mir gar nicht helfen.
Ich hab jetzt einen aus dem Regal bestellt- .Muss ein wenig aufbohren, aber müsste passen.
