Entwurf Zwischenrahmen mit Boxrohling

[strixa]

Hallo liebes Forum,
ich würde euch gerne die Planung zu unserem Kofferrohling zeigen. Für Verbesserungen und Optimierungsvorschläge bin ich offen und freue mich auf eure Beiträge.

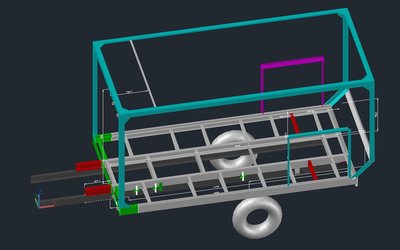

Legende:
dunkelgrau: Fahrgestellrahmen des MB 1824
hellgrau: modifizierter vorhandener Pritschenrahmen
grün: kommt hinzu
rot: wird modifiziert
türkis: Rahmen für die Box 100x100x6 Stahlwinkelprofil
die beiden Gates sind die Rahmen der Heckgarage

Gruß
Detlef

[anselm]

Warum machst du die Winkel 6mm stark??? Da täten es doch locker 2mm gekanntet aus Niro meinetwegen.

Gruß

Anselm

[_Mike_]

@anselm
Wenn man die Aufbaurichtlinie befolgt, muss das Widerstandsmoment min. 45cm3 sein und das bekommt man nur durch geeignete Profile hin.

Ich bin selber gerade bei der Planung für einen Aufbau und in die nähere Auswahl ist ein Rechteckprofil mit 100x80x5 (47cm3) oder Ähnliches.

@strixa
Welche Winkel hast Du genommen? Ich habe an 60x60x5 gedacht.

Mike

[strixa]

Hallo Mike,
ich habe die 100er Profile genau aus diesem Grund gewählt. Ich wollte auch, das der Rahmen so stabil ist, das keine Kräfte in die Platten eingeleitet werden. Außerdem ist der Schutz der Box gegeben wenn man mal irgendwo aneckt. Welche Profile es genau werden muss ich noch mit meinem Fahrzeugbauer besprechen. Ich denke im Augenblick noch über Edelstahlprofile nach, mal sehen was die kosten. Die Rahmenmodifikation und den Rahmen für die Box lasse ich bauen. Wenn ich da auch nur ein Grad aus dem Winkel komme passt nichts mehr.
Zu den Profilen: Ich habe mich für 100er entschieden, weil unsere Sandwichplatten 60mm haben und ich für die Seitenplatten noch eine Auflage von 40mm haben wollte.

Gruß
Detlef
