Duschwanne nach Maß gesucht / selbst bauen

[Klappspaten]

Hallo,

kann mir jemand sagen wo ich eine Duschwanne aus Alu (1,5)mm mit Stanzlöcher für die Dometic Abläufe her bekomme?
Oder wo man so ein Stanzwerkzeug kaufen kann?

Ich hatte meine Wanne von Feld in Eitdorf diese machen aber keine Sonderanfertigungen mehr. Edelstahl ist mir schlicht weg zu schwer vom Gewicht.
Adventuretrucks möchte den 5 Fachen preis bei 8 Wochen Lieferzeit.

Alu Kanten und schweißen hab ich jemand. Nur wie bekomme ich die Abläufe Bodengleich rein? Gibt es noch alternativen? Alufritze kann das auch nicht.

Gibt es Alternative Materialien oder Möglichkeiten? Ich brauch ca 115x75x3,5cm als Wanne.

Viele Grüße und Danke

[buckdanny]

Hallo,

kann mir jemand sagen wo ich eine Duschwanne aus Alu (1,5)mm mit Stanzlöcher für die Dometic Abläufe her bekomme?
Oder wo man so ein Stanzwerkzeug kaufen kann?

Ich hatte meine Wanne von Feld in Eitdorf diese machen aber keine Sonderanfertigungen mehr. Edelstahl ist mir schlicht weg zu schwer vom Gewicht.
Adventuretrucks möchte den 5 Fachen preis bei 8 Wochen Lieferzeit.

Alu Kanten und schweißen hab ich jemand. Nur wie bekomme ich die Abläufe Bodengleich rein? Gibt es noch alternativen? Alufritze kann das auch nicht.

Gibt es Alternative Materialien oder Möglichkeiten? Ich brauch ca 115x75x3,5cm als Wanne.

Viele Grüße und Danke

Das Loch kann man ja Bohren, Bi-Metall Lochsäge damit die Kante dann eingezogen wird müsste man ein Dimpel-Werkzeug nehmen. Bei Alu wurde ich da einen Test mit einem Hartholz machen.

[Klappspaten]

Dimpel-Werkzeug

Ah das hilft mir schon mal eine Ecke weiter. Jetzt muss ich nur Rausfinden welches genau Ich brauch ja die exakte Form die Dometic sonst läuft die Suppe raus wenns dumm läuft.

[Willi Jung]

Bei Alu würde ich auch versuchen, einen "Stempel" und eine "Matrize" aus Hartholz zu drehen und dann die Vertiefung selbst eintreiben.
Liebe Grüße
Willi

[Klappspaten]

Das sollte schon passen und einfach zu handhaben sein bis ich den Klotz fertig habe ist sicher auch ein halber Arbeitstag rum ohne zu wissen obs geht oder am ende passt.

[urologe]

Ich würde eher eine versenkte Duschrinne verbauen - die gibt es 4cm flach bauend in 60-120cm Länge fertig . Ein Längsschlitz ist m.E. einfacher zu kanten und schweißen als eine runde Absenkung wasserdicht zu dengeln ...

LG
Ralf

[Klappspaten]

ch würde eher eine versenkte Duschrinne verbauen - die gibt es 4cm flach bauend in 60-120cm Länge fertig . Ein Längsschlitz ist m.E. einfacher zu kanten und schweißen als eine runde Absenkung wasserdicht zu dengeln ...

Die sind meistens aus Edelstahl. Aus Alu könnte man es schweißen. Ja die Stanzwerkzeuge passen eigentlich da hatte ich noch nie Probleme mit einer gekauften.

Ggf könnte man aber ein Ablauf fest anschweißen. Dann müsste man sich nur überlegen wie man oben ein Siebeinsatz flächenbündig rein bekommt entnehmbar wäre dann noch gut.

[urologe]

Ich meine nur die Wanne mit versenktem Ablauf aus Alu schweißen und dann den V2A-Einsatz mit Gummidichtung einsetzen . Sieht gut aus und würde ich mir inzwischen selbst zutrauen - Alu-Schweißen ist kein Hexenwerk mehr mit
Puls , Doppelpuls oder Superpuls - schau Dir mal die Videos von Igor & Co an .
Wenn Du Jemanden hast , der Alu schweißt und Kant-Möglichkeiten hat , würde ich diese Möglichkeit nutzen .

Der V2A-Einsatz ist zwar teuer , erspart Dir aber viele Probleme , auch Dicht-Probleme...

[Sleepwalker]

Thema Vertiefung:
viewtopic.php?f=35&t=100731

Keine Ahnung ob es funktioniert, aber ich würde es so versuchen: die Form mit einer Oberfräse in eine stabile Holzplatte fräsen,entsprechenden stabilen Stempel bauen und mit einem großen hydraulischen Wagenheber einpressen. Ob sich der Aufwand lohnt oder man das nicht besser machen lässt?
Viele Grüße
Tobi

So ähnlich habe ich es bei unserer 1,5mm Edelstahlwanne gemacht.

1. In eine Multiplexplatte mit einem Kreisschneider ein Loch reingeschnitten (etwas größer als der Abfluss).
2. Aus dem Internet eine dicke Stahlronde mit Loch bestellt und aufgebohrt, dass da eine M16 Schraube durchpasst. Durchmesser ~1cm kleiner als das Loch in der Multiplexplatte
3. in die Duschwann an die Stelle vom Abfluss auch eine Bohrung für die M16 Schraube.
4. Unter das Loch in der Multiplexplatte eine weitere Multiplexplatte mit Loch für M16 Schraube.
5. Alles gestapelt:
Stahlronde
Duschwanne
Multiplex mit großem Loch
Multiplex mit M16 Loch

6. Schraube mit Unterlegscheiben durch und oben eine Mutter drauf.
7. Mit einem großen Schraubenschlüssel/Ratsche die Wölbung in das Blech gezogen.

[urologe]

hat Cuck Norris an der Schraube gedreht ?

1,5mm V2A - Klasse Ergebnis !

[Bahnhofs-Emma]

Vermutung:

"Gewaltig ist des Meisters Kraft wenn er mit dem Hebel schafft."

So habe ich schon ganz andere Sachen kaputt gekriegt, diese Arbeit hier sieht aber richtig gut aus.

Grüße
Marcus

[hugepanic]

wie groß ist den der Gewichtsvorteil von Alu gegenüber Edelstahl?

ich vermute mal da bleibt nicht viel übrig, weil 0.xmm Alu ist ja vermutlich nicht stabil genug für die Geplante verwendung (dellen....)

[siegerland]

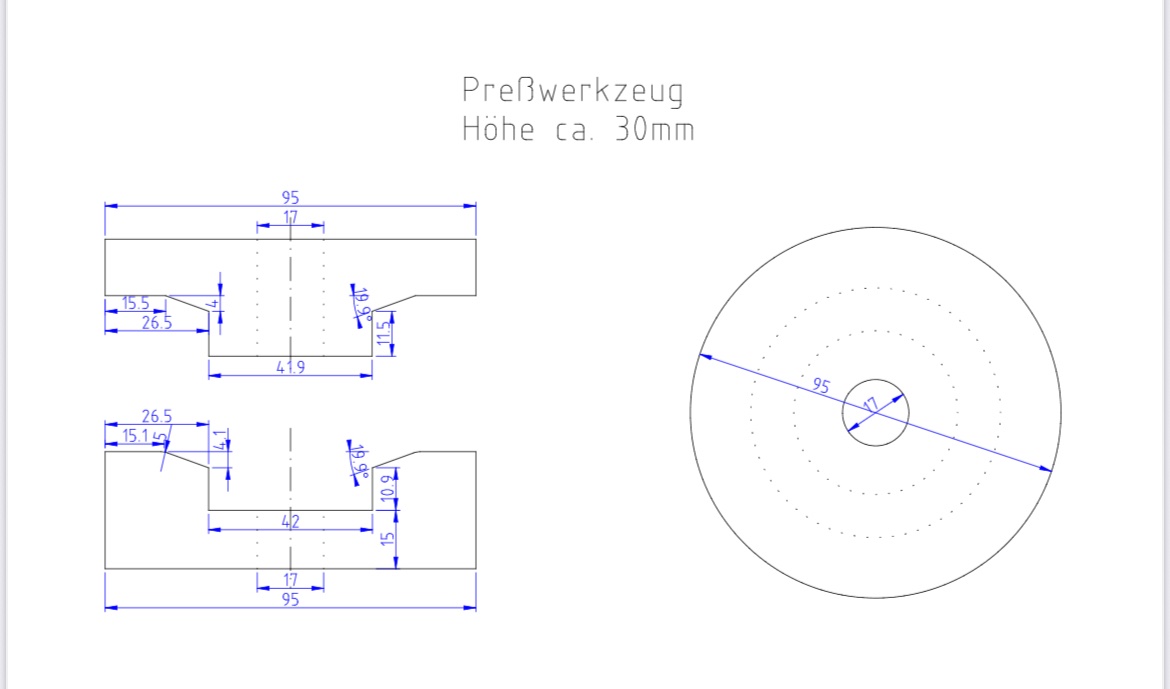

Eine Anregung:

viewtopic.php?f=16&t=29772&p=878880&hil ... se#p878880

[w3llschmidt]

viewtopic.php?f=16&t=29772&p=878880&hil ... se#p878880

Mega! Hast Du das selber gedreht?

[siegerland]

Danke, darf gerne kopiert werden

[Klappspaten]

V2A-Einsatz mit Gummidichtung einsetzen .

Wo hast du den so Ultra flache Rinnen gefunden?

Thema Vertiefung:

Danke

wie groß ist den der Gewichtsvorteil von Alu gegenüber Edelstahl?

50% unterschied 1mm Edelstahl sind 8Kg 1,5mm Alu sind 4 Kg 2mm Alu sind 5,5 Kg. Und 2 ist völlig überdimensioniert das hab ich im letzten Verbaut. Da kommt ja keine Mechanische last in dem Sinne drauf.

Danke, darf gerne kopiert werden

Mega! Hast du zufällig noch mehr Zeichnungen, so das man das in ne Online Fräserrei geben könnte? Passt genau für Dometic oder?

[steyermeier]

V2A-Einsatz mit Gummidichtung einsetzen .

Wo hast du den so Ultra flache Rinnen gefunden?

Thema Vertiefung:

Danke

wie groß ist den der Gewichtsvorteil von Alu gegenüber Edelstahl?

50% unterschied 1mm Edelstahl sind 8Kg 1,5mm Alu sind 4 Kg 2mm Alu sind 5,5 Kg. Und 2 ist völlig überdimensioniert das hab ich im letzten Verbaut. Da kommt ja keine Mechanische last in dem Sinne drauf.

Danke, darf gerne kopiert werden

Mega! Hast du zufällig noch mehr Zeichnungen, so das man das in ne Online Fräserrei geben könnte? Passt genau für Dometic oder?

1,5kg Mehrgewicht...das wäre mir die Duschwanne aus Edelstahl auf jeden Fall Wert. Aus Alu wird die sicher weniger schön werden...ich habe zwei aus Edelstahl im Einsatz,das bewährt sich,ist zeitlos gut.
Gruß Markus

[siegerland]

Alu ohne Hartcoat, Elox oder dick Klarlack gibt schnell viel weißes Pulver als Oberflächenschutz.

[Klappspaten]

Alu ohne Hartcoat, Elox oder dick Klarlack gibt schnell viel weißes Pulver als Oberflächenschutz.

Ich hab die Wanne nun in Alu Natur seit 2 Jahren im Einsatz das einzige weiße Pulver kam von den Winterschuhen mit Salz dran. Ansonsten sieht die noch gut aus.

[urologe]

Wo hast du den so Ultra flache Rinnen gefunden?

Schau mal bei Duschenprofis.de - die werben mit der flachsten Rinne und selbst auf Maß kürzbar .

[w3llschmidt]

Mega! Hast du zufällig noch mehr Zeichnungen, so das man das in ne Online Fräserrei geben könnte? Passt genau für Dometic oder?

Ich zeichne das die Tage im CAD nach, dann haben wir eine STL, die kann man fräsen lassen.

Danke Siegerland!

[WMFStefan]

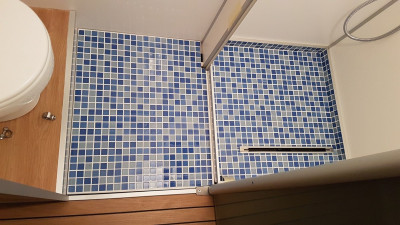

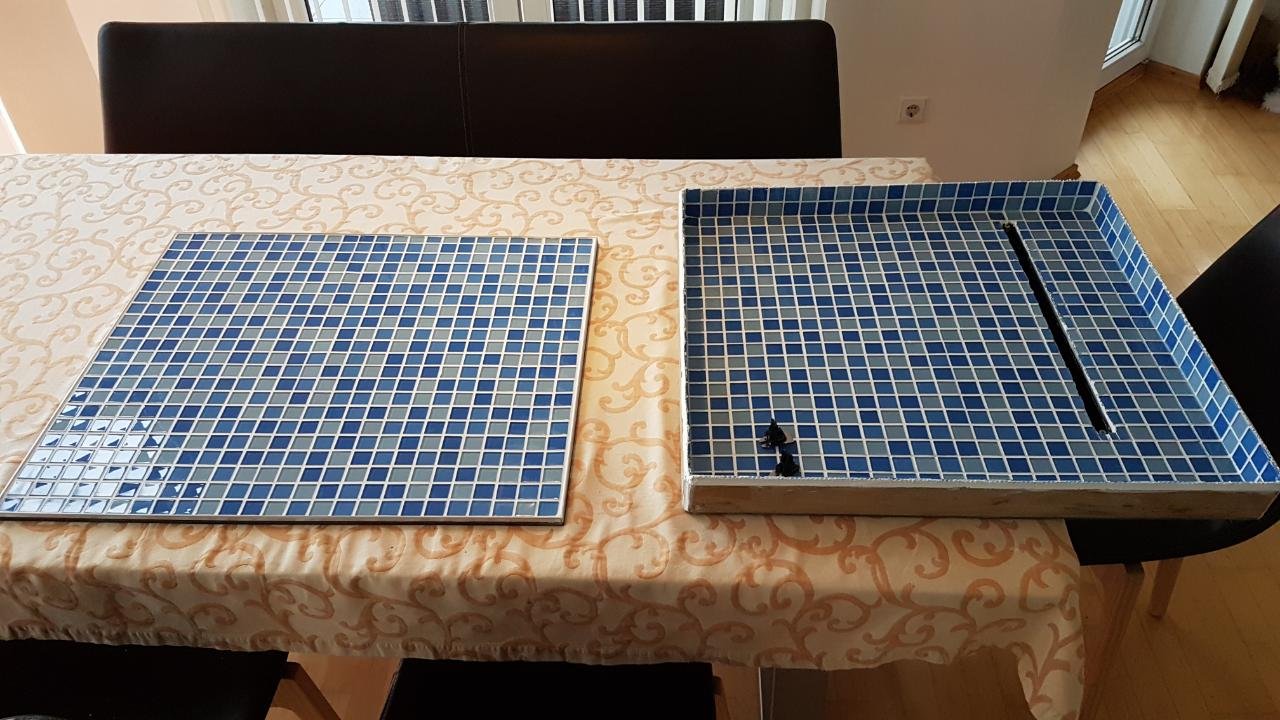

...wir haben unsere Duschtasse aus HPL 5mm zusammengeklebt. Die Ecken innen mit einem Glasfaserstreifen und Epoxy abgedichtet. Das ganze dann mit Glasmosaik "gefliest". Der Abfluss ist ein sogenannter Linienabfluss aus Edelstahl.


LG Stefan

[yheesher]

Moin,

nur mal so der Vollständigkeit halber.
Es gibt recht coole freie bzw. preiswerte CAD Programm mit denen man so eine Duschwanne mit Loch und in Wunschform sehr leicht konstruieren kann.
- Free-CAD
- Autodesk Fusion
- ...

Dann zur nächstbesten Laser- und Kantbude und dann passt das auch super.
- Tailorsteel (DE)
- Laserteile4you (DE)
- Laserstar (PL)
- ...

Zum Thema Gewichtsvorteil:

Edelstahl bzw- Stahl hat etwa die dreifache Dichte wie Alu. Das gleiche gilt grob fürs E-Modul.
Damit dass dann in etwa gleich stabil ist würde ich bei Alu die doppelte Dicke wie bei VA nehmen.
Bleibt als etwa 1/3 Gewichtsersparnis.

Viele Grüße
Jo

[siegerland]

Hallo, das Loch/die Löcher gelasert/geschnitten/gebohrt/gestanzt/geknappert/herauserodiert/gesägt/genippelt zu bekommen ist der erste Schritt, es tief gezogen zu bekommen, dass:

a) das Wasser auch animiert wird hineinzufliesen
b) der Stöpsel oberflächenbündig abschließt

der zweite Schritt; dafür braucht man das Tool.
Gruß

Stefan

[Klappspaten]

Schau mal bei Duschenprofis.de

Danke dir dafür

Ich zeichne das die Tage im CAD nach, dann haben wir eine STL, die kann man fräsen lassen.

Das wäre mega!

Dann zur nächstbesten Laser- und Kantbude und dann passt das auch super.

Eine Wanne kann mir nahezu jeder Schweißen. Aber den Ablauf exakt so tiefziehen das er auf Dometic und Co passt und am ende dicht ist da hört es auf...
Leider hat Dometic auch keine CAD Infos die man "Klauen" könnte online.

Damit dass dann in etwa gleich stabil ist würde ich bei Alu

Wozu? Die Wanne sitzt auf XPS auf was Druckfest ist. Es ist nur noch eine "Wasserdichte und Druckverteilende Schicht"
Da die Wanne vollflächig aufsitzt, muss die ja in dem sinne nichts aushalten. Die Last geht über das XPS weg in den 18mm Siebdruckboden.

der zweite Schritt; dafür braucht man das Tool.

Genau die Wanne kann ich in jedem Schlosserbetrieb machen lassen ohne Probleme. Mit dem Werkzeug wäre das Tiefziehen dann auch kein Thema.

[Klappspaten]

Gerade kam mir beim Stöbern im Netz ein Einfall

Warum den Ablauf nach unten? Ich hab ein Anhänger den kann ich über die Deichsel perfekt 0,5% nach vorne neigen. Ich könnte Seitlich ein Rohr Bodenbündig einschweißen.

WhatsApp Image 2025-05-22 at 10.18.16.jpeg (3.36 KiB) 128 mal betrachtet

Da ich 4cm XPS Drunter habe hätte ich so auch noch ein sehr gutes Gefälle in Richtung Zentralablauf.
2x ein Rohr seitlich in die Ecken rein. Fahrzeug beim Abstellen minimal nach vorne neigen. Aktuell hab ich auch das Problem das wenn ich minimal falsch stehe das ein Rest an Wasser drin bleibt (dafür hab ich ein Abzieher in der Dusche) obwohl ich 2 Abläufe diagonal habe.

Diese Konstruktion könnte ich beim Schlosser in Auftrag geben.

[urologe]

Wenn Du statt dem Vierkant ein passendes 3/4 Zoll geschlitztes Rundrohr einschweißt und ein Gewinde aufdrehst , kannst Du gleich einen Gardena Hahnaufsatz aufschrauben .

[siegerland]

Hier die Files, 6 Tage verwahrt der Anbieter diese

https://filebin.net/44okpum8k01zz666

Gruß

Stefan

[Alf1992]

Geruchsverschluss bei seitlichem Abgang??

[urologe]

Der Syphon muß ja nicht gleich an der Wanne eingebaut sein - halt da , wo Platz ist
