Zwischenrahmen abschneiden?

[wayko]

Derzeit ist von unserem LKW der Aufbau runter. Interessanterweise gibt es einen durchgehenden Zwischenrahmen, der unter der Fahrerkabine losgeht und 30cm vor der Hecktraverse ändert. Auf dem Zwischenrahmen stand einerseits der Wassertank, andererseits der Koffer.

Für den neuen Koffer brauche ich den Zwischenrahmen nicht, da der Koffer (wie original vorgesehen) auf dem Hauptrahmen liegen soll.

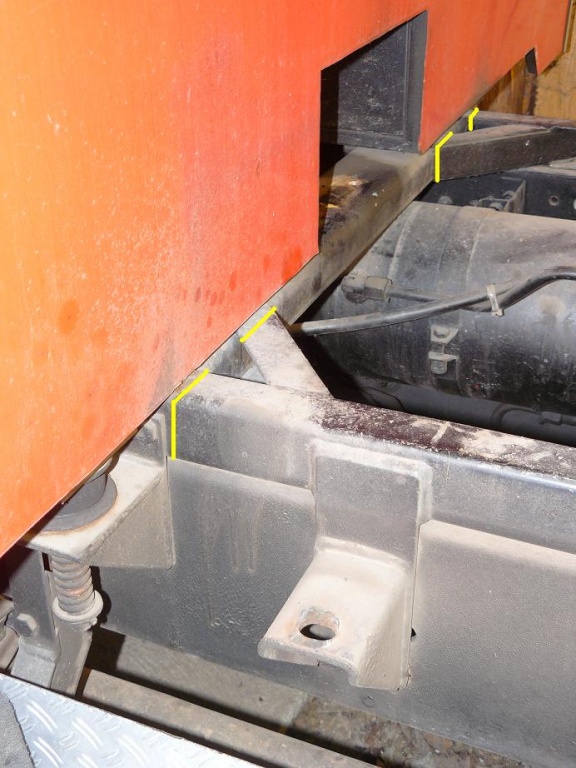

Spricht denn technisch etwas dagegen, den Zwischenrahmen einfach an den gelb markierten Stellen anzuschneiden? Meiner Meinung nach nein, da dieser Rahmen in meinen Augen nur der Koffer- bzw. Tanklagerung diente...



Viele Grüße
Clemens

[Kami]

wenn der rahmen vorne auch ne algerung aht seh ich da kein problem. nicht das ihr auf einmal mitm fahrerhaus das wippen anfangt ;-)

Gruss

Kami

[wayko]

Naja, bei sehr starker Verschränkung könnten dann die Vorderräder notfalls das Fahrerhaus vorne anheben, hätte ja auch Vorteile

Werde es aber trotzdem mal überprüfen, kann mir aber nicht vorstellen, daß da keine Lagerung mehr wäre. Nach dem Fahrerhaus kamen ja immerhin auch noch 3 Befestigungsstellen mit 2x 1 "fetten" Schraube und am Ende mit 3 Schrauben.

[Der Bootsbauer]

Wenn der Rahmen hinten fest verschraubt ist, wird vorne nix brauchbares sein. Eine weitere Federlagerung reicht nicht, Du brauchst eine feste Verbindung!

[Pirx]

Hallo Clemens,

theoretisch sollte dieser Zwischenrahmen keine Verbindung mit dem Fahrerhaus haben. In diesem Fall würde ich ihn lieber komplett entfernen.

Laut Aufbaurichtlinien (aus meinem bekannt schlechten Gedächtnis) soll er bis über die hintere Lagerung der vorderen Blattfedern reichen, schaut also ca. 20 cm unter das kurze Standard-Fahrerhaus. Wie weit er unter Deine Doppelkabine reicht, weiß ich natürlich nicht. Wenn es irgendwie zugänglich ist, komplett weg damit.

Pirx

[wayko]

Hallo Clemens,

theoretisch sollte dieser Zwischenrahmen keine Verbindung mit dem Fahrerhaus haben. In diesem Fall würde ich ihn lieber komplett entfernen.

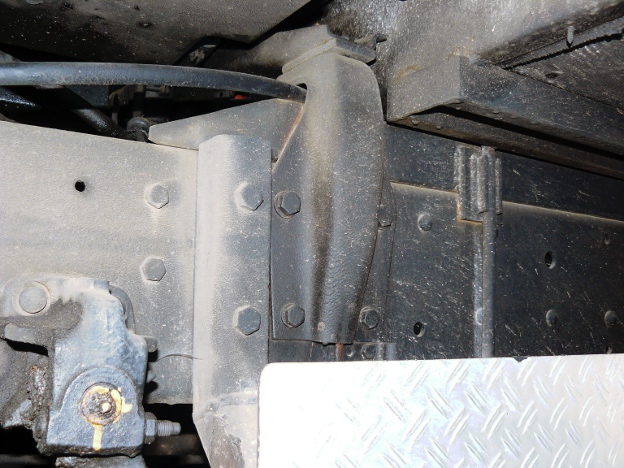

Soweit nach vorne habe ich ehrlich gesagt nicht geschaut. Die einzig mir derzeit bekannte Verbindung siehst Du im Bild unter links. Die Verbindung über den Gummipuffer zwischen Kabine und dem Winkel am Rahmen der zusätzlich mit dem Zwischenrahmen verschraubt ist.

Der Winkel selbst ist mit einer "dicken" Schraube am Hauptrahmen verschraubt.

Laut Aufbaurichtlinien (aus meinem bekannt schlechten Gedächtnis) soll er bis über die hintere Lagerung der vorderen Blattfedern reichen, schaut also ca. 20 cm unter das kurze Standard-Fahrerhaus. Wie weit er unter Deine Doppelkabine reicht, weiß ich natürlich nicht. Wenn es irgendwie zugänglich ist, komplett weg damit.

Pirx

Wenn mein (ebenfalls nicht optimales) Gedächtnis mitspielt sollte der Zwischenrahmen wirklich in dem Bereich enden.

Moment, hab ja hier irgendwo schon ein Foto, wo man es halbwegs erkennen kann. Hier:

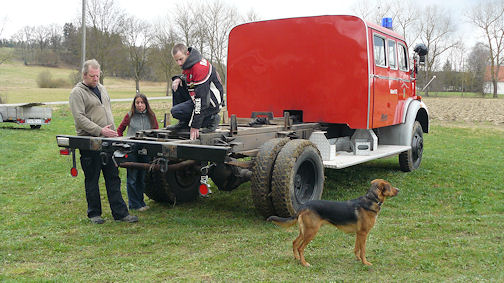

Manuel auf dem LKW hat seine Hand direkt an der Stelle, wo der Rahmen hinten endet.

Werde heute mal nachsehen, wie weit dieser Rahmen nun tatsächlich nach vorne geht...

[Der Bootsbauer]

bis über die hintere Lagerung der vorderen Blattfedern reichen, schaut also ca. 20 cm unter das kurze Standard-Fahrerhaus. Wie weit er unter Deine Doppelkabine reicht, weiß ich natürlich nicht.

[Kami]

was willst du uns damit sagen?
Auch bei Mercedes soltlen die vorderen Blattfedern vorne und hinten gelagert sein...

Gruss


Kami

[Der Bootsbauer]

Pirx sprach von der hinteren Lagerung der vorderen Feder. Manuel hat auf dem Bild die Hand an der hinteren Lagerung der hinteren Feder.

[wayko]

Du hast Recht, wer lesen kann ist deutlich im Vorteil

[wayko]

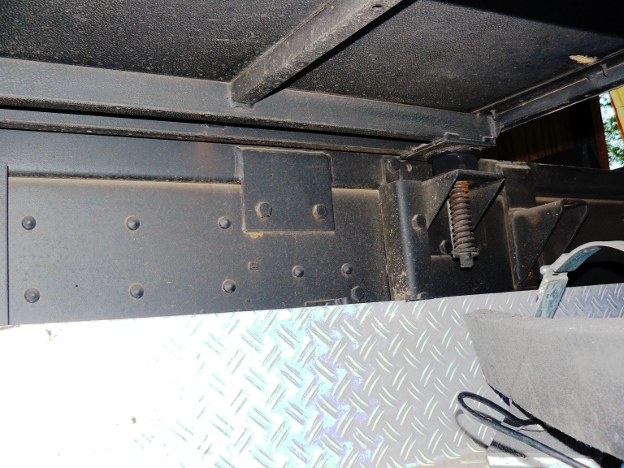

So, hier nun das richtige Bild: die hintere Lagerung der vorderen Feder...

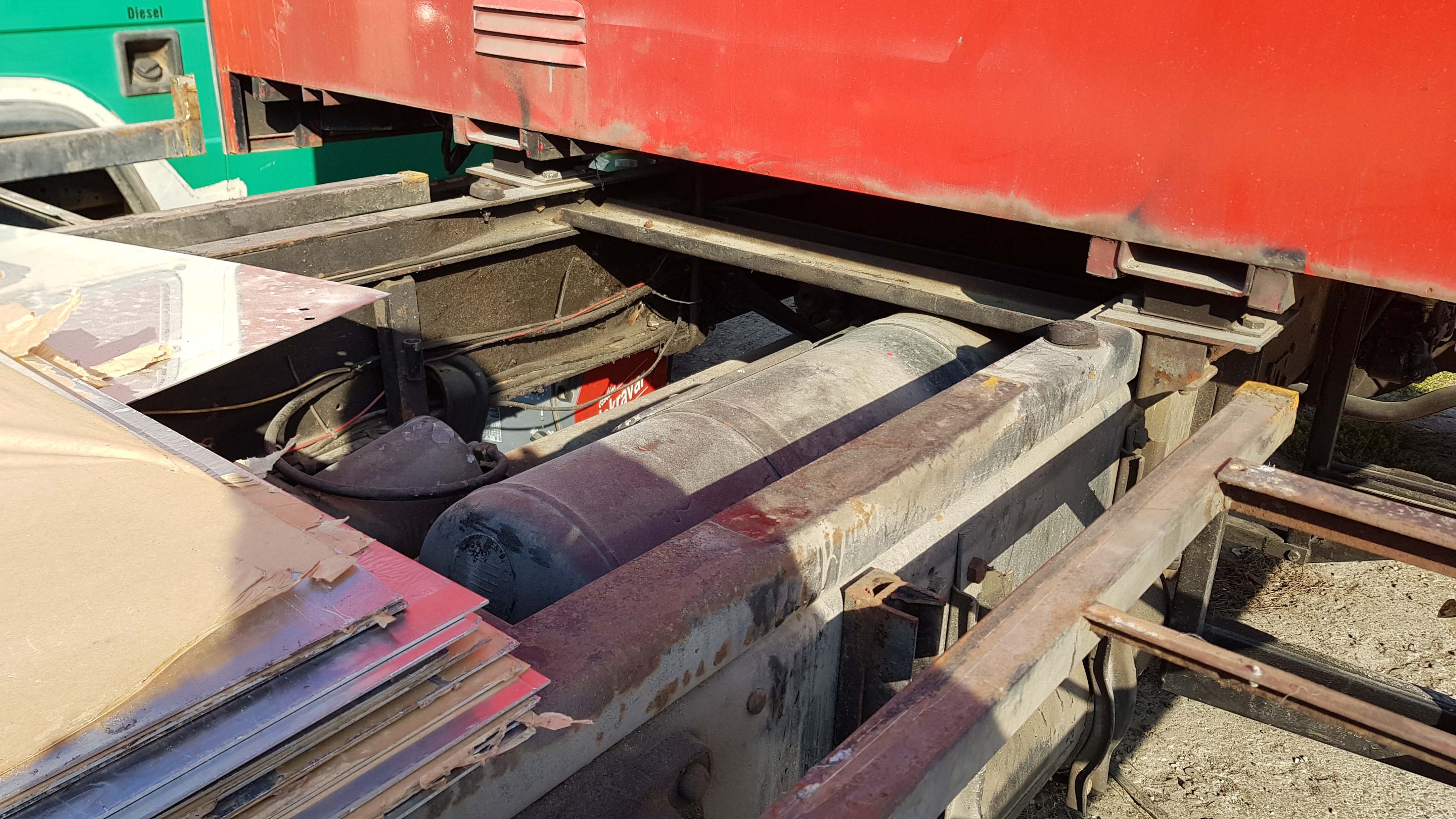

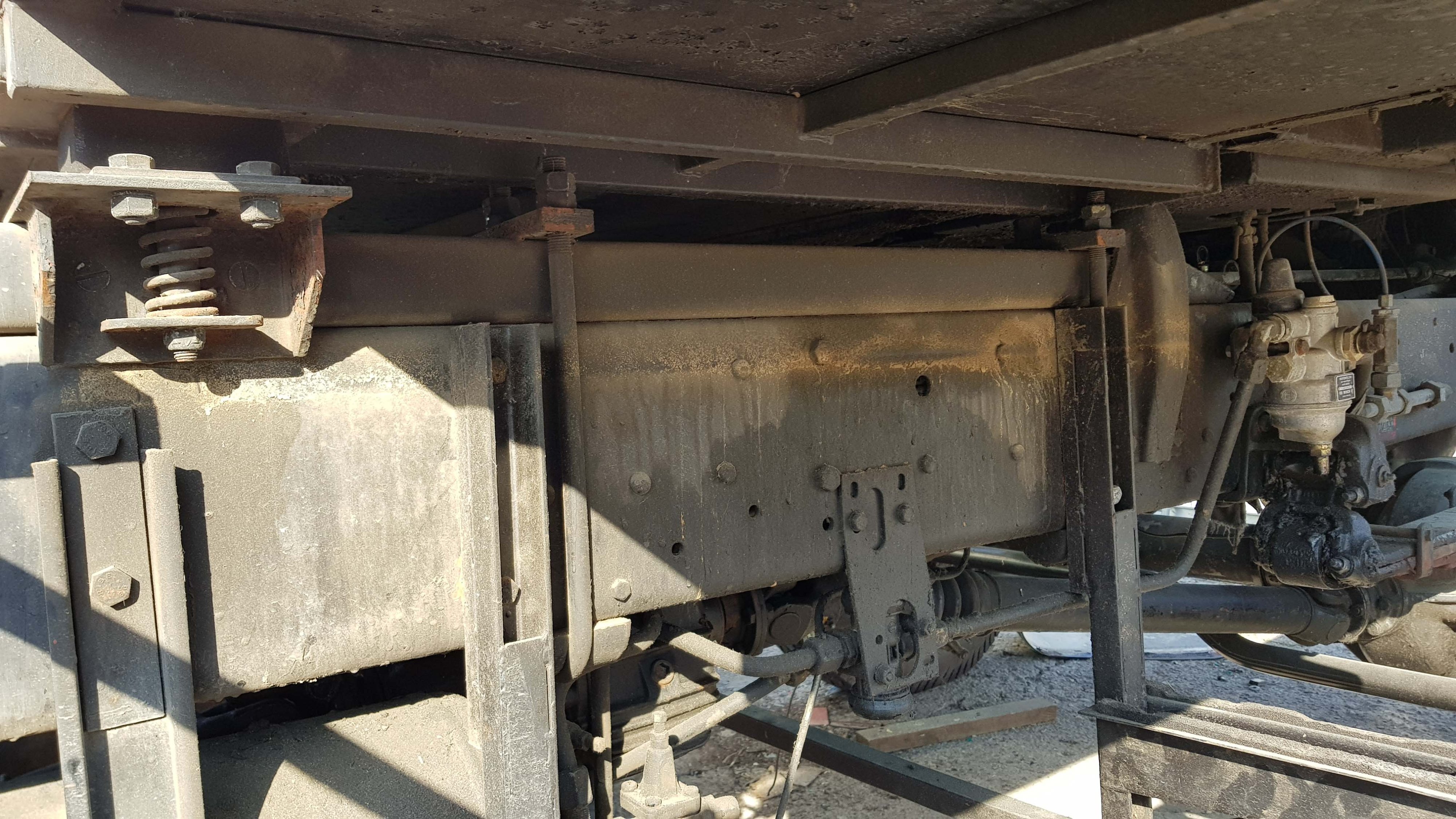

Und der Rest der des Kabinenunterbaus:


Dürfte eine g'scheite Frickelei werden, wenn man versucht, das rauszubekommen

[unknow74]

Was spricht eigentl. gegen den Zwischenrahmen, da er doch federnd ausgelegt ist und so eine Menge Verwindungskräfte vom Koffer fern hält?

Andere Leute bezahlen nen Haufen Geld oder stecken viel Arbeit in derartige Rahmen...

[wayko]

Der Koffer ist stabil und auf die direkte Lagerung auf dem Hauptrahmen ausgelegt. Zudem ist dieser Koffer von 4m auf 3,5m gekürzt, was ihn nochmal unempfindlicher gegen Verwindung macht.

Der Rahmen des Koffers hat dieselbe Breite wie der Hauptrahmen. Der Zwischenrahmen ist jedoch nur halb so breit, was von der Auflagefläche her nicht sinnvoll wäre.

Der Zwischenrahmen bietet somit keine Vorteile sondern ist nur unnötiges Gewicht, daher soll er weg

Viele Grüße
Clemens

[suesstef]

Liebe Gemeinde, auch wenn dieser Beitrag schon einige Jahre alt ist, möchte ich mich hier dennoch einklinken da ich derzeitig vor einem sehr ähnlichen Problem stehe. Der Zwischenrahmen meiner ehemaligen Mercedes 1113b BJ 1974 Feuerwehr verläuft vom hinteren Ende des Fahrzeuges bis tief unter die Doka. Dem Fahrzeug soll in naher Zukunft ein Wohnkoffer aus Stahlgerüst und Alutafelung spendiert werden. Dieser möchte ordentlich gelagert werden, um auch etwas Verwindung vom Hauptrahmen zu puffern. Dafür plane ich eine federgelagerte Hilfsrahmenkonstruktion unter dem Koffer. Wie ich das verstehe, ist es nicht üblich und wahrscheinlich auch nicht zielführend (zumindest für den offroad Einsatz) den Rahmen bis unter die Doka zu haben. Dahingehend stelle ich mir nun auch die Frage ob, wie das Clemens schon auf seinem Bild angedeutet hat, es möglich ist den alten Zwischenrahmen direkt am Übergang Doka/Kofferbereich abzuschneiden. Anders als bei Clemens ist der Rahmen allerdings nur mit zwei Bügeln befestigt, was wohl nicht ausreichend Stabilität mit sich bringt. Hat jemand einen Vorschlag für die Dokalagerung mit/ohne den alten Hilfsrahmen? Clemens wie hattest du dein Problem gelöst? Besten Dank und Gruss, Stefan.

Unter Doka

In Richtung Doka

[PirateBretz]

hallo stefan,

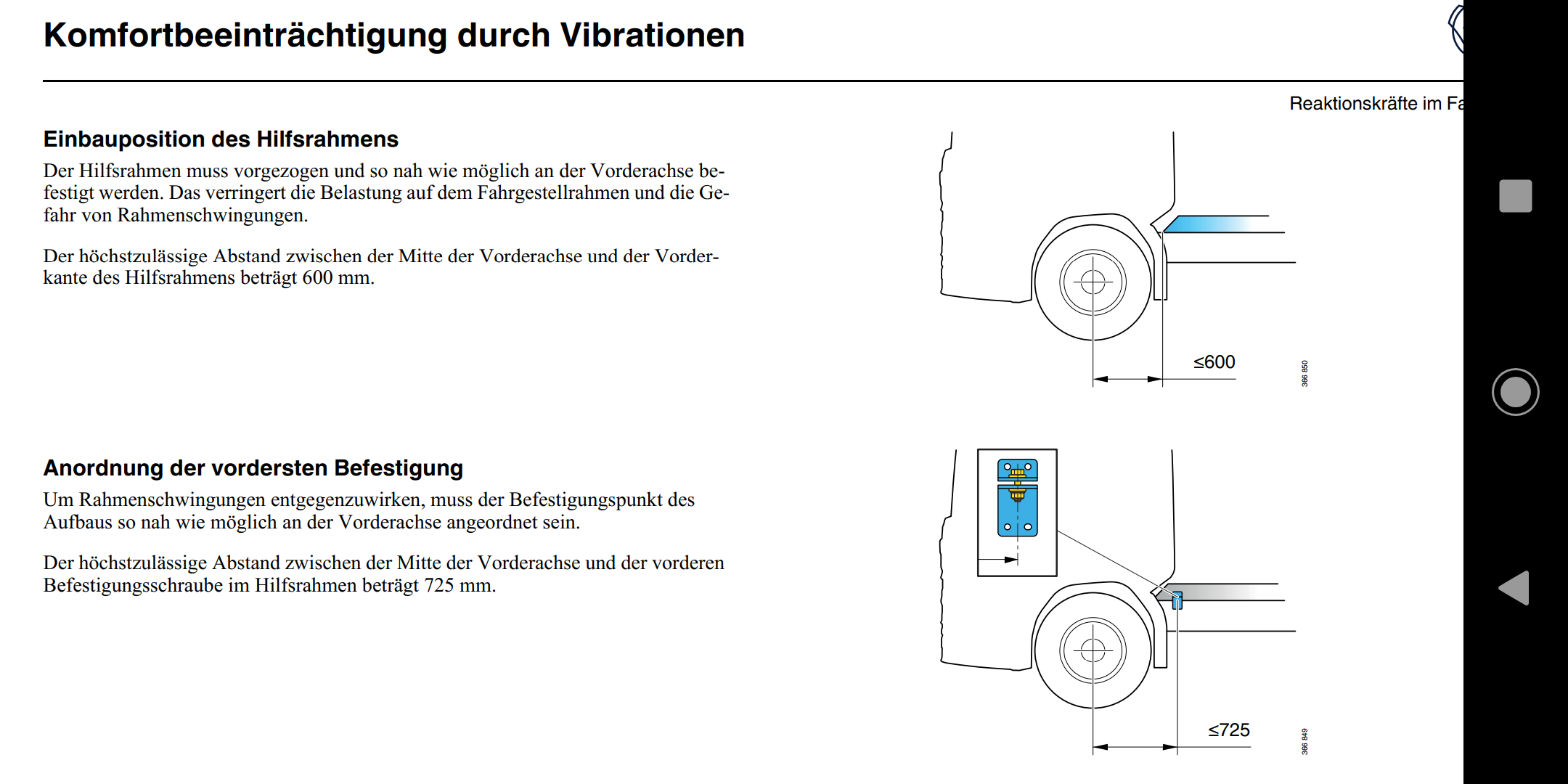

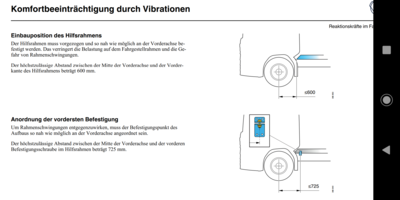

pirx hat oben schon geschrieben das der hilfsrahmen bis über das hintere lager der vorderen blattfedern reichen soll, hier gibt es ein bild der scania aufbaurichtlinien dazu wo auch ein paar zahlen stehen.
