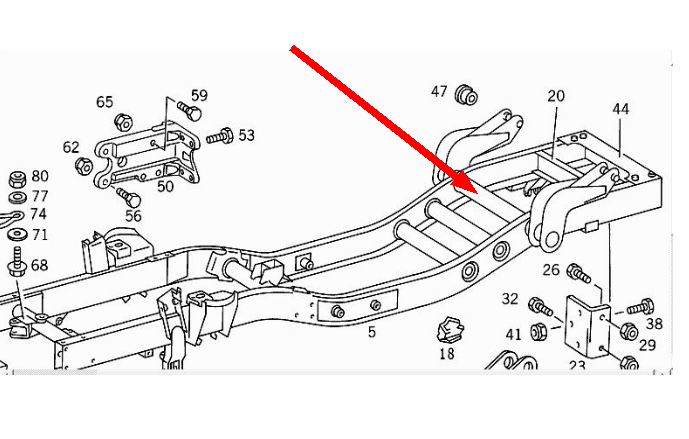

Kann mir einer von euch Unimoglern mal kurz etwas ausmessen ... und zwar brauch ich den Aussendurchmesser des Rohrs (siehe Zeichnung) wo die mittlere Halterung der 4 Punktlagerung sitzt, das sollte bei sehr vielen Unimogs gleich sein laut EPC und meinen Zeichnungen.

Die Zeichnung ist von einem U-1300:
Gruss Benny

Moin Benny,



ich habe jetzt keine Aufbaurichtlinien vom 1300er aber bei meinem Mog und beim U4000/U5000 sind das 100mm Außendurchmesser. Je nach Lastwertstufe unterscheiden sich nur die Materialstärken der Querträger, der Außendurchmesser ist immer gleich. Ich denke, dass das beim 1300L genauso ist. Beim 416er und den leichten Baureihen ist der Rohrdurchmesser geringer.

Grüße
Olli

U1300L gerade eben gemessen:

90mm


Gruß Markus

90mm beim U1300L kann ich bestätigen. Beim Nachbau der Rautenlagerung mit den Halbschalen vom Unimog habe ich ebenfalls ein 90mm Rohr genommen.

Gruß
Burkhard

Hallo

LBU hat 90mm
SBU hat 100mm
Rohrdurchmesser.

Habe noch 2 Halbschalen für 90mm hier rumliegen.


Andreas

Mensch Leute ich bin begeistert ... so viele ausführliche Antworten in solch einer kurzen Zeit einfach super Danke.

Genau um die Halbschalen geht es mir, die möchte ich bei den zukünftigen Lagerungen benutzen sie selber zu bauen ist nicht einfach da die originalen vom Unimog eine Nut in der Mitte haben um das Gummilager zu halten, damit es nicht seitlich verrutschen kann.
Mercedes will 22,14€ für die Gummilager und 44,26€ für die Halbschale (Stück) ist nicht wenig ... aber es ist es wert.

Gruss Benny
Danke nochmal

Ich muss leider diesen alten Thread mal wieder rauskramen

Kann mir jemand bestätigen

A4356167120 = Ø 90mm

A4376160320 = Ø 100mm

? Ich kann die Angaben nirgendwo finden... oder bin zu blöd

Die Metallschale ist ja jedes Mal die selbe... A425 616 70 20

Nosilentrunning hat geschrieben: ↑

2023-11-29 15:16:37

Ich muss leider diesen alten Thread mal wieder rauskramen

Kann mir jemand bestätigen

A4356167120 = Ø 90mm

A4376160320 = Ø 100mm

? Ich kann die Angaben nirgendwo finden... oder bin zu blöd

Die Metallschale ist ja jedes Mal die selbe... A425 616 70 20

A4356167120 = Ø 90mm JA

A4376160320 = Ø 100mm JA

Die Metallschale ist ja jedes Mal die selbe... A425 616 70 20 NEIN

Pirx

A 435 616 74 20 Lagerschale = D90

A 425 616 70 20 Lagerschale = D100

Pirx

Pirx du bist einfach der beste

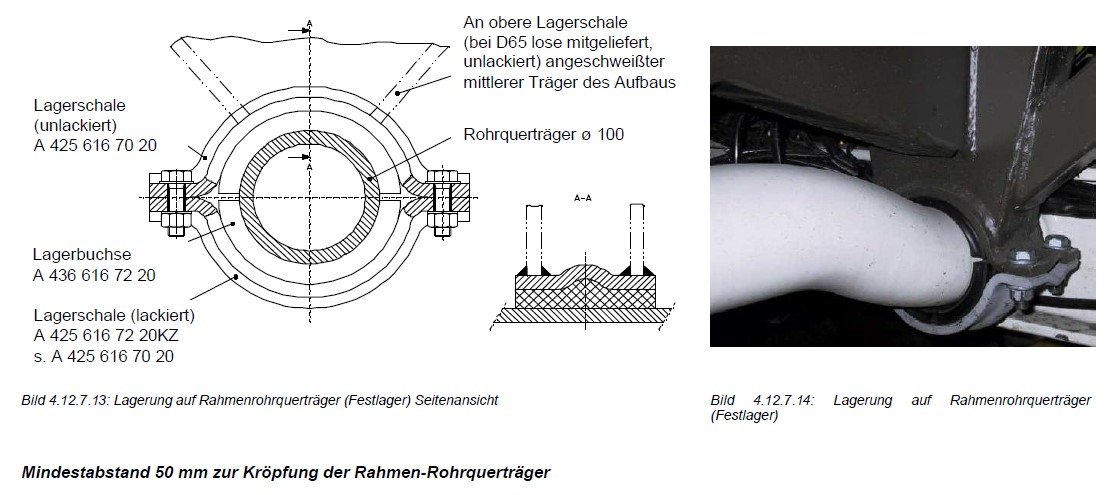

Wenn man schon Unimog-Teile verwenden will, vielleicht einfach mal die Aufbaurichtlinien des Unimog lesen?
Da steht das nämlich drin:


Das gibt's natürlich genauso für die Ausführung mit Durchmesser 90 mm.

Pirx

Ja die 100er finde ich in der aktuellen ABR, aber die ABR für die Baureihe 435 oder früher konnte ich bis jetzt nicht ausfindig machen... Wäre aber natürlich dankbar für jeden Hinweis 'da isse doch!'

Nosilentrunning hat geschrieben: ↑

2023-11-30 2:01:59

Ja die 100er finde ich in der aktuellen ABR, aber die ABR für die Baureihe 435 oder früher konnte ich bis jetzt nicht ausfindig machen... Wäre aber natürlich dankbar für jeden Hinweis 'da isse doch!'

Ich kann Dein Problem nicht nachvollziehen. Ich finde die Unimog-Aufbaurichtlinie von 2002 (mit den Bauteilen für die Lagerung mit Durchmesser 90 mm) an der gefühlt schon 50 mal beschriebenen Stelle mit dem ebenso oft beschriebenen Vorgehen.

Sieht dann so aus:


Pirx

Dann war ich blind oder zu schnell beim durchblättern. Die beschriebene Stelle ist mit natürlich bekannt.

Vielen Dank und mea culpa
