Bilder der Untrseite der 90-16 Doka

[hugepanic]

Hallo,

mein Tisch steht auf dem Riffelblech des Bodens der Doka. Leider ist das ganze so semi-wackelig.
Zum Normalen essen reicht das, zum essen mit Kindern ist es zu wackelig.

Ich will den Boden (von unten!) versteifen.

Hat jemand Bilder wie die Doka von unten OHNE VERKLEIDUNG aussieht?

Ich will zumindest eine Grobe ahnung haben, bevor ich die Verkleidung ab mache und das Messen anfange.

Ich vermute ich werde da eine Platte und ein paar Profile einschweißen, aber genau weis ichs halt erst wenn ich die Bilder habe.


Danke

[sico]

Aus Bildern kannst du doch nix abmessen.
Also, Hütte kippen, messen , Verstärkung einschweissen und fertig.
LG.Sico

[wrathchild053]

Grüss Dich,

Ich hab damals bei meiner Kabinenkürzung viele Bilder gemacht.
Ich schau morgen mal nach, ob da was für Dich dabei sein könnte .
Greetz Adi

[meggmann]

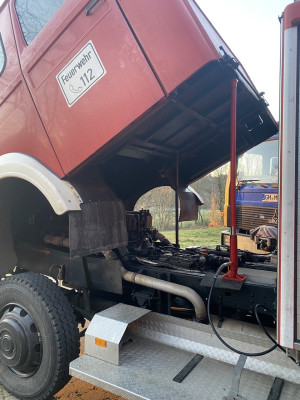

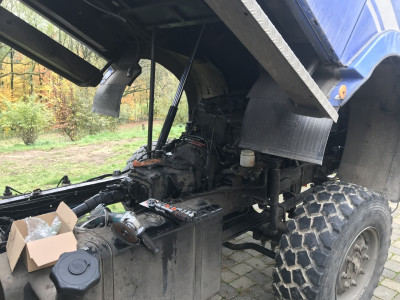

Super viel sieht man nicht.
Der rote ist ein 120-25…

Gruß Marcel

[hugepanic]

Danke, das hilft mir weiter....

[Petrov_kamensk]

Wie lautet die korrekte Bezeichnung für die Bremskraftverstärker auf dem letzten Foto?

[meggmann]

Wird bei Iveco in den Unterlagen sehr unterschiedlich genannt „Bremsmembranzylinder“, „Membranbremszylinder“, „Brake Booster“, „Bremsverstärker“, „Vorspannzylinder“,…
Iveco 2461099 und 42105736
Druckluftbetätigte hydraulische Bremsanlage (beim 90-16)

Gruß Marcel

[Petrov_kamensk]

Danke.
Eine schnelle Suche nach Zahlen ergab nichts, aber die richtigen Namen führen trotzdem zum Ergebnis.

[wrathchild053]

Hi Hugepanic,

Hatte Dir noch ein Bild der Rahmenunterseite versprochen. Hier sieht man ganz gut die Verstrebungen der Doka.



Gruss Adi

[hugepanic]

Danke, schöne Schnittdarstellung!

Dann hab ich den Tisch vermutlich genau dahin gebaut wo keine streben sind...

[wrathchild053]

Gern geschehen.
