Tankkonsole Adapter

[w3llschmidt]

Hallo Leute,

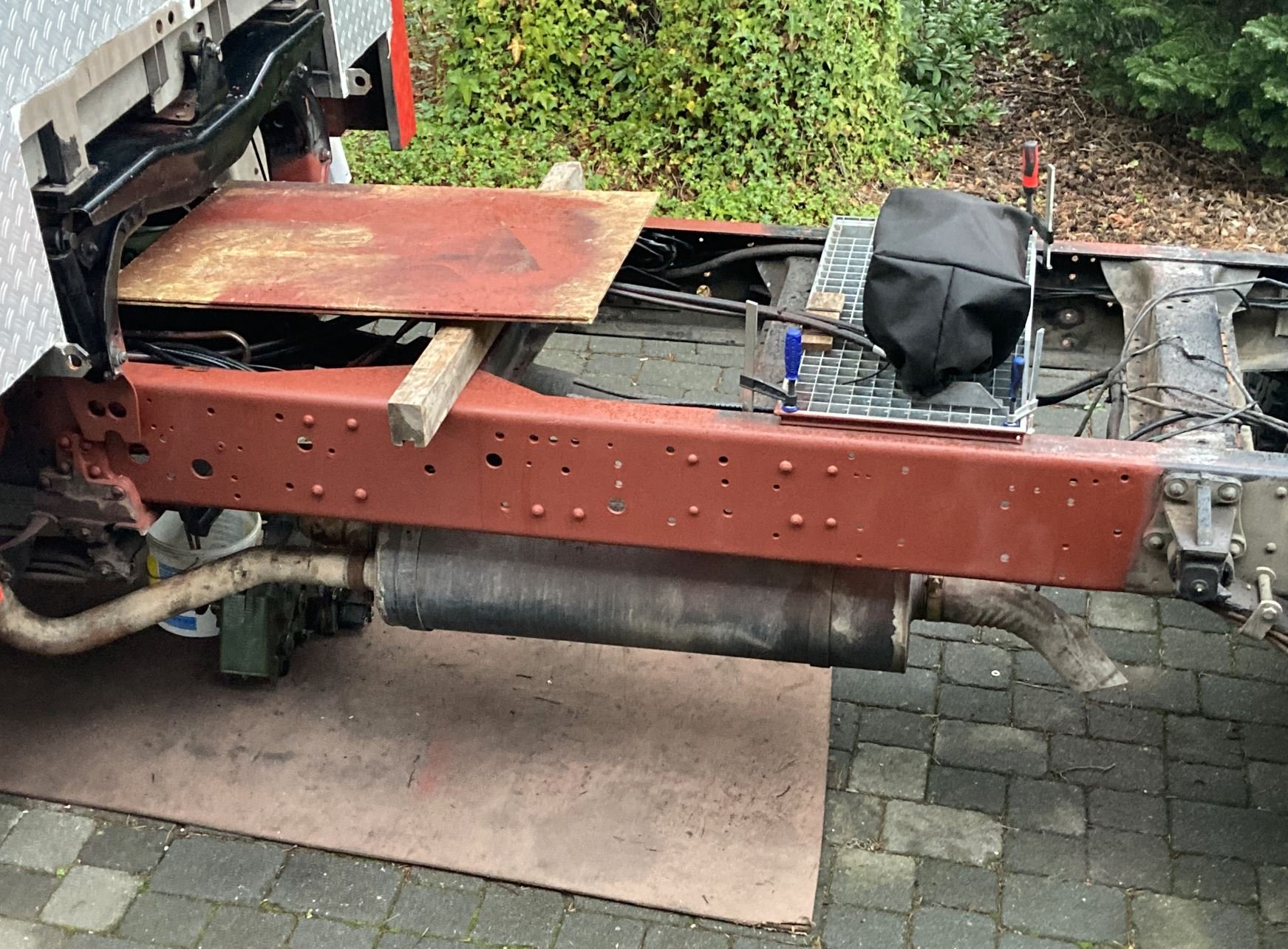

ich zirkel mir gerade eine ?Adapterplatte? für die Konsolen der Tanks und Staukästen.

Die Konsolen sollen an die Adapterplatte geschweisst werden und diese dann am Rahmen in vorhandende Löcher verschraubt.

Meine Frage: wie kann ich die Nieten auf eine Schablone übertragen? Ich möchte an der Stelle Sacklöcher bohren.
Die vorhandenen Löcher zum verschrauben, dann von hinten zu körnen ist easy.

Sind 10mm S355 zu fett? Gewicht ist nicht so ein Thema, ich habe gerade 45kg am VTG gespart.

[Fernwehbus]

Blatt Papier auf die Nietköppe legen und mit'm Hammer draufticken. Je nach Geschick, Größe des Hammers und Kraft des Hammererlis (derjenige, der den Hammer schwingt - gegendert nach Phettberg :-) ) kann man ziemlich genau übertragen.

[Buclarisa]

Kann man die Konsolen nicht so anpassen das es mit dem Rahmenlochbild passt? Dann zwischen Rahmen und Konsolen Distanzstücke / schwere Unterlegscheiben um über die Nieten hinwegzukommen, fertig. Oder?


Schablone, Kartonpappe vom Format passend schneiden, mit der breiten seite vom Hammer durch die Pappe vorfühlen wo der Kopf ca ist und dann einem Schlag mit der Bahn, dann die Pappe auf die Platte und durch die Pappe ankörnen.

[Pirx]

Gewicht ist nicht so ein Thema, ich habe gerade 45kg am VTG gespart.

Dein 4x2 hat gar kein Verteilergetriebe ...

Pirx

[w3llschmidt]

Dein 4x2 hat gar kein Verteilergetriebe ...

Freudsche Fehlleistung Es sollte der "Nebenantrieb" werden

[w3llschmidt]

Kann man die Konsolen nicht so anpassen das es mit dem Rahmenlochbild passt? Dann zwischen Rahmen und Konsolen Distanzstücke / schwere Unterlegscheiben um über die Nieten hinwegzukommen, fertig. Oder?

Hmm, dit wird nichts ... ich habe die Konsolen mal angehalten, da passt nicht ein Loch! Ok, vielleicht Eins pro Konsole
Davon die Spannbänder über den Schwallwänden zu haben ganz zu schweigen

Klar bei den Staukästen könnt ich "improvisieren".

Aber so Adapter zu dengeln ist fix gemacht und die Konsolen sind dann exakt so wie ich die brauche.

Mit der Pappe und dem Hammer hört sich gut an, dass probier ich aus!

[hugepanic]

Kannst du keine neuen Löcher in den Konsolen Bohren?
Man kann Löcher auch recht einfach zu schweißen...

Wenn deine Adapterplatte dicker als der Rahmen ist, würde ich mir Gedanken machen....ist die plattenlanger als (geschätzt) 30cm? Wenn ja, dann baust du dir einen neuen Lastpfad ein. Das könnte dann den Rahmen und die Verschraubung und günstig belasten. Auch an der Stelle nochmal nachdenken (lassen)

[felix]

Moin,

genau, eigentlich ist es zulässig, Bohrungen im Rahmen zu zu schweißen und plan zu verschleifen. Daneben kann man dann neu bohren. Dito die Konsole. Niete ausbohren, aufreiben und durch Passschraube ersetzen. Eigentlich müsste sich das so anpassen lassen.

MlG
Felix

[w3llschmidt]

genau, eigentlich ist es zulässig, Bohrungen im Rahmen zu zu schweißen und plan zu verschleifen. Daneben kann man dann neu bohren.

Das wäre natürlich besser, wenn das geht ...

[Pirx]

... eigentlich ist es zulässig, Bohrungen im Rahmen zu zu schweißen und plan zu verschleifen. ...

Das wäre mir neu (zumindest für LKW-Rahmen von Mercedes-Benz). Gibt es dafür eine belastbare Quelle?

Pirx
