Lenkeinschlag beim 90-16 begrenzen

[Schaefer1996]

Ok, dann wird es jetzt klarer, dass hast Du bisher so nicht erklärt. Darum habe ich ja gebeten es detailiert zu erklären. Also 3mm vor Endanschlag soll der Druck auf 20 Bar sinken, die Lenkung geht trotzdem weiter und wird dann mechanisch durch den Endanschlag gestoppt. Richtig?

[OliverM]

Ok, dann wird es jetzt klarer, dass hast Du bisher so nicht erklärt. Darum habe ich ja gebeten es detailiert zu erklären. Also 3mm vor Endanschlag soll der Druck auf 20 Bar sinken, die Lenkung geht trotzdem weiter und wird dann mechanisch durch den Endanschlag gestoppt. Richtig?

Ja, genau so verhält sich das .

Gruß

Oliver

[Schaefer1996]

Das war bisher so nicht verständlich.

Wo bekommt man das Manometer un den passenden Adapter?

[Schaefer1996]

Ist so eines das Richtige?

https://www.ebay.de/itm/253687440882

Oder

https://www.ebay.de/itm/254405125245

Oder

https://www.ebay.de/itm/171480611320

[moje 57]

Das war bisher so nicht verständlich.

Wo bekommt man das Manometer un den passenden Adapter?

Ich bringe morgen meins mit. Können wir dann rasch einstellen.

Gruß, Carsten

[meggmann]

Ist so eines das Richtige?

https://www.ebay.de/itm/253687440882

Oder

https://www.ebay.de/itm/254405125245

Oder

https://www.ebay.de/itm/171480611320

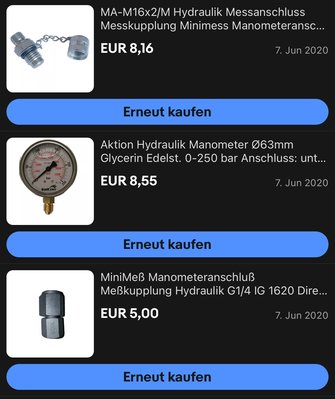

Keins davon, man braucht noch einen Adapter auf den Prüfanschluss bzw. mehrere siehe Bild.

Gruß Marcel

[OliverM]

Das war bisher so nicht verständlich.

Wo bekommt man das Manometer un den passenden Adapter?

Ich bringe morgen meins mit. Können wir dann rasch einstellen.

Gruß, Carsten

So wird das am besten sein . Zu zweit ist das eine Sache von max. einer halben Stunde.

Gruß

Oliver

[Lambretta]

Ich hab das auch mit Manometer versucht. An den Einstellschrauben am Lenkgetriebe ließ sich der Lenkanschlag hydraulisch ganz einfach einstellen. Der Druck ist allerdings nur minimal abgefallen. Von 100 Bar auf ca ca 80bar Restdruck. Auf der rechten Seite hôrt man dann das Ventil auch leicht pfeifen. Das Lenkrad lässt sich nicht weiterdrehen und ich stehe kurz vor dem mechanischen Anschlag. Wie kann ich den Druck weiter begrenzen?

[rafi911]

Hallo,

Ich habe ein Problem mit dem Lenkeinschlag.
Wenn ich im Stand auf der Straße einlenke, dann kann ich nicht mehr weiter einschlagen als 15°, dann geht es sehr schwer.
Rollt das Fahrzeug, dann lenkt das Fahrzeug bis zum Anschlag ein.
Hebe ich das Fahrzeug vorne an, kann ich bis zum Anschlag einlenken.
Da die Feuerwehrleute das Lenkgetriebe getauscht haben, kann es evtl. an der Einstellung liegen.

Wie gehe ich jetzt genau vor um das zu lösen?
Manometer hab ich bestellt.

Es ist doch so, dass die Lenkung mit ca. 100 bar bis 3mm vor dem mechanischen Begrenzer lenkt, und dann die letzten 3mm mit nur noch ca. 20bar bis zum Begrenzer lenkt, oder?

Den Abschaltweg kann ich mit den zwei Schrauben einstellen, vorne ist rechts.
Beim reindrehen bekomme ich weniger Lenkeinschlag, oder?
Um die 20 bar die restlichen 3mm messen zu können, muss ich auf Block einlenken.
Dazu 3mm Beilagen auf den Begrenzer.
Wie verhindere ich beim Einstellen, dass ich vom Anfang zuviel Lenkweg habe?
Ist es Sinnvoll am Lenkgetriebe die Einstellschrauben erst mal 3 Umdrehungen rein zu drehen, und sich dann langsam dem Anschlag zu nähern?

Muss ich das Fahrzeug vorne hochbocken?

Danke!

Gruß Rainer

[Pforzheimer]

Das will ich heute auch machen, Manometer etc ist alles da.
Macht es Sinn die VA aufzubocken, oder lieber auf glatten Untergrund die Reifen stellen?

Gruß
Max

[meggmann]

Wenn die Räder in der Luft sind baut sich kein Druck auf - da kann man die Räder auch von Hand bewegen. Messen kann man nur, wenn die auf der Erde stehen und auch nur während man lenkt (das Lenkrad gedreht wird).

Gruß Marcel

[Pforzheimer]

Alles klar, danke Marcel!
Das heißt aber auch dass ich beim annähern an die Begrenzungsschraube immer wieder hin und zurück lenken muss, und währenddessen auf den Druck achten, und dementsprechend die 2 Schrauben am Lenkgetriebe wieder kontern.

[meggmann]

Am Ende bleiben die Räder ja nicht in der Position wenn man das Lenkrad loslässt sondern haben das Bestreben sich etwas zurückzustellen - man zieht also permanent am Lenkrad Richtung Richtung Endanschlag und bevor man den mechanischen Anschlag erreicht, muss der Druck abfallen damit man den nicht mit hydraulischer Unterstützung auf Block dengelt. Spürt man aber alles im Lenkrad. Also erst mechanisch einstellen, dann die hydraulische Begrenzung viel zu früh einstellen und sich dann langsam der mechanischen nähern. Der der vorne die Hydraulik verstellt hört auch die Geräuschänderung wenn die hydraulische Begrenzung beginnt.

Gruß Marcel

[rafi911]

Denke dran, dass das Hydrauliköl so ca. 50Grad haben sollte, sonst sind die Drücke viel höher...

[Pforzheimer]

Sehe ich das richtig, es gibt insgesamt 2 Schrauben für die mechanische Begrenzung. Eine Linke Seite hinten und eine rechte Seite hinten. Mit der linke Seite hinten stelle ich den Anschlag bei Linkseinschlag ein und mit der auf der rechten Seite hinten den Anschlag für Rechtseinschlag.

Auf gut deutsch, wenn ich verhindern will, dass der Reifen bei Rechtseinschlag an die Lenkstange drückt, drehe ich entsprechend die Schraube auf der Beifahrerseite (rechts hinten) aus?

Grüße

[Pforzheimer]

Ok, es hat alles gut geklappt. Ich stelle das morgen hier mal zusammen mit Bildern

[Pforzheimer]

Kleine Bilder Story und Infos, vielleicht hilft es ja jemandem

- Manometer: https://pro-parts.shop/GLYMAN63UR1-4-0-250bar
- Messkupplung: https://pro-parts.shop/Messkupplung-M16 ... M16x2-M8x1
- Messadapter: https://pro-parts.shop/MAD-M16x2-R1-4
- Schrauben für Mechanischen Anschlag: DIN961 10.9 schwarz M10x45 müsste es gewesen sein, die originalen hätten nur 5-6mm Futter gehabt...
- Entsprechende Muttern DIN934 10 schwarz
- Da die Schraubenköpfe nicht mehr ganz sauber auf die Auflagefläche auftreffen, sind die mit auf entsprechende Länge geschliffene Verbindungsmuttern M12 stabilisiert. Man kann sicher auch DIN6334 nehmen.
- Zum beschädigungfreien Lösen der Kontermuttern an den Einstellschrauben am Lenkgetriebe habe ich eine 19er Nuss geopfert und plan geschliffen, die Muttern sind seehr flach.
Die Einstellschrauben haben SW15

[womovan]

Kleine Bilder Story und Infos, vielleicht hilft es ja jemandem

- Manometer: https://pro-parts.shop/GLYMAN63UR1-4-0-250bar
- Messkupplung: https://pro-parts.shop/Messkupplung-M16 ... M16x2-M8x1
- Messadapter: https://pro-parts.shop/MAD-M16x2-R1-4
- Schrauben für Mechanischen Anschlag: DIN961 10.9 schwarz M10x45 müsste es gewesen sein, die originalen hätten nur 5-6mm Futter gehabt...
- Entsprechende Muttern DIN934 10 schwarz
- Da die Schraubenköpfe nicht mehr ganz sauber auf die Auflagefläche auftreffen, sind die mit auf entsprechende Länge geschliffene Verbindungsmuttern M12 stabilisiert. Man kann sicher auch DIN6334 nehmen.
- Zum beschädigungfreien Lösen der Kontermuttern an den Einstellschrauben am Lenkgetriebe habe ich eine 19er Nuss geopfert und plan geschliffen, die Muttern sind seehr flach.
Die Einstellschrauben haben SW15

Super - ganz lieben Dank für diese Infos und Links - hab meine Ausrüstung nun auch gleich bestellt :-)

[wrathchild053]

Spitze Pforzheimer!!!!! Werde mir die o.g. Komponenten zur Prüfung des Lenkanschlages auch gleich bestellen!

Hätte da allerdings noch ne Frage in die Runde zur Lenkung am Iveco 90:

Mein Mädel ist rund zwei Köpfe kleiner und 30kg leichter als ich und tut sich aufgrund meiner 315er MPT81 Reifen verdammt schwer mit der Lenkung.... speziell beim Rangieren und langsamen Fahren im Gelände.
Welcher max. Druck muss denn die Servopumpe aufbauen können? Passt die Angabe von Lambretta mit 100bar??? Kommt mir verdammt wenig vor fürn LKW? Meine Autos haben von 85-120bar Servodruck.

Gibts da außer dem Aufziehen der original Gummi-Trennscheiben vom THW evtl. noch ne andere Möglichkeit, die Lenkung etwas leichtgängiger zu machen?

Gruß Adi

[Wilmaaa]

Muckis aufbauen, dran denken, dass es mit der Zeit und der Übung eh leichter wird, nicht im Stand lenken (auch nicht mit Servo), den Sitz ordentlich einstellen (ist oft nicht perfekt möglich, sollte aber trotzdem versucht werden), auf den Luftdruck achten...

[wrathchild053]

Kleine Bilder Story und Infos, vielleicht hilft es ja jemandem

- Manometer: https://pro-parts.shop/GLYMAN63UR1-4-0-250bar
- Messkupplung: https://pro-parts.shop/Messkupplung-M16 ... M16x2-M8x1
- Messadapter: https://pro-parts.shop/MAD-M16x2-R1-4

Hab alle Deine oben aufgeführten Teile eingebaut und die Messuhr mit der Kombizange leicht angezogen. Aber die Uhr zeigt bei mir nix an, wenn ich das Lenkrad im Stand drehe!? Fahrzeug ist logischerweise nicht aufgebockt! Und weiter rein drehen, sodass der Stift tiefer eingedrückt wird, geht auch nicht!

Habt Ihr da ne Erklärung dafür?? Die Messuhr mit Prod.- Datum 09/21 scheint nagelneu zu sein!

greetz Adi

[Pirx]

... meiner 315er MPT81 Reifen ...

Sonderanfertigung? Oder einfach vertippt?

Pirx

[mnzmrk12]

Ich habe leider keine Erklärung, aber das ganze Geraffel bestellt. Wenn du willst, schicke ich dir mein Manometer, wenn es eingetroffen ist (oder, wenn du im Raum Darmstadt bist, können wir beide Lenkeinschläge gemeinsam versuchen einzustellen). Dann kannst du wenigstens feststellen, ob es am Manometer liegt. Danach hätte ich aber gerne wieder zurück ;-) Bei Bedarf PN. Gruß Markus

[wrathchild053]

... meiner 315er MPT81 Reifen ...

Sonderanfertigung? Oder einfach vertippt?

Pirx

selbstverfreilich vertippt!! Sollte 335er heissen!

[wrathchild053]

Ich habe leider keine Erklärung, aber das ganze Geraffel bestellt. Wenn du willst, schicke ich dir mein Manometer, wenn es eingetroffen ist (oder, wenn du im Raum Darmstadt bist, können wir beide Lenkeinschläge gemeinsam versuchen einzustellen). Dann kannst du wenigstens feststellen, ob es am Manometer liegt. Danach hätte ich aber gerne wieder zurück ;-) Bei Bedarf PN. Gruß Markus

hallo Markus,

supernett von Dir. ich mach am Montag noch einen letzten Versuch, indem ich den Haltering für die Schutzkappe abmache. Dadurch kann ich das Manometer evtl. um 1-2 mm tiefer in den Minimess- Anschluss einschrauben. Hoffe so, dass der Stift ausreichend weit eingedrückt wird.
Wenn das net funzt, würde ich auf Dein Angebot sehr gerne zurückgreifen wollen!.

glg Adi

[moje 57]

Ich habe leider keine Erklärung, aber das ganze Geraffel bestellt. Wenn du willst, schicke ich dir mein Manometer, wenn es eingetroffen ist (oder, wenn du im Raum Darmstadt bist, können wir beide Lenkeinschläge gemeinsam versuchen einzustellen). Dann kannst du wenigstens feststellen, ob es am Manometer liegt. Danach hätte ich aber gerne wieder zurück ;-) Bei Bedarf PN. Gruß Markus

hallo Markus,

supernett von Dir. ich mach am Montag noch einen letzten Versuch, indem ich den Haltering für die Schutzkappe abmache. Dadurch kann ich das Manometer evtl. um 1-2 mm tiefer in den Minimess- Anschluss einschrauben. Hoffe so, dass der Stift ausreichend weit eingedrückt wird.
Wenn das net funzt, würde ich auf Dein Angebot sehr gerne zurückgreifen wollen!.

glg Adi

Du musst den Prüfanschluss am T-Stück, nachdem alles angeschlossen ist, auch öffnen. Der hat einen Dichtkonus ähnlich der Entlüfterschrauben an Brems- oder Kupplungshydraulik. Lösen und 1 Umdrehung aufschrauben, dann kann sich Druck im Prüfsystem aufbauen und anzeigen. Bevor du alles Abklemmst dann erst diesen Anschluss wieder anziehen. Soll verhindern das Öl austritt. Meßzeug lösen und Staubkappe/Blindstopfen draufschrauben. Fertig.

Probier mal, wird dann schon. Carsten

[wrathchild053]

Hi Carsten,

ah jetzt ja... eine Insel. Und ich dachte, durch Eindrehen der Messuhr in den Minimess-Anschluss würde der Durchfluss hergestellt werden.
Jetzt wo wir darüber, kann das ja auch gar nicht sein. Keine Ahnung, wie Ich sowas annehmen konnte!

ich nehme an, Du meinst die Schraube auf dem Bild mit grünem Pfeil markiert!?



Tausend Dank... ich werde das gleich am Montag ausprobieren.

Beste Grüße Adi

[Pforzheimer]

Hi,

ja die Schraube eine Umdrehung aufdrehen, sonst kann man nix messen.
Aber nicht zu viel sonst siffts

Gruß
max

[wrathchild053]

Danke Euch beiden !!!

[moje 57]

Hi Carsten,

ah jetzt ja... eine Insel. Und ich dachte, durch Eindrehen der Messuhr in den Minimess-Anschluss würde der Durchfluss hergestellt werden.
Jetzt wo wir darüber, kann das ja auch gar nicht sein. Keine Ahnung, wie Ich sowas annehmen konnte!

ich nehme an, Du meinst die Schraube auf dem Bild mit grünem Pfeil markiert!?



Tausend Dank... ich werde das gleich am Montag ausprobieren.

Beste Grüße Adi

Jupp...

Gruß, Carsten
