Fahrerhaus Magirus D zurückkippen ...

[Buclarisa]

Hallo

Glückwunsch zur Lösung des Problems.

Auf ein neues.

[Ulf H]

Glückwunsch zur Lösung des Problems....Auf ein neues.

... ich hab da so ne beschissene Vermutung ...

Gruss Ulf

[Gremlin]

Hi Ulf,
hatte mal das selbe Problem
bei mir war der verschiebbare Simmering im Innern kaputt.
Dieses Teil ist nicht mehr zu bekommen.
Ich habe dann einen einfachwirkenden Hydraulikzylinder gekauft und stelle als zweite Sicherung beim arbeiten
einen Sprißel unter die Hütte.
Muß mir unbedingt mal was passendes zwischen Auflagebügel und Hütte bauen.

Gruß Frank

PS. oben ist ein Schraubbolzen der einfach rausgedreht wird und unten ein Bolzen mit Sicherungsstiften.

[Ulf H]

... oben ist ein Schraubbolzen der einfach rausgedreht wird und unten ein Bolzen mit Sicherungsstiften.

... genau ... und der untere Bolzen ist auch mit schwerem Gerät nicht zur Bewegung zu überreden ...

Gruss Ulf

[Garfield]

Auch von mir herzlichen Glückwunsch.Der untere Bolzen war auch bei meinem Magirus selbst mit einer 5 to Presse nicht zu bewegen Die Werkstatt hat die Halterung geöffnet, dann erst konnte der Bolzen entfernt werden.Denke da verspannt sich was . Gaaaaaaaaaanz wichtig nie den Zylinder bis in die äußere Endlage fahren ,die Sicherung verhindert das wieder einfahren und es fehlt an Weg um diese zu entriegeln .

Garfield

[Maggi-Fan]

........ Gaaaaaaaaaanz wichtig nie den Zylinder bis in die äußere Endlage fahren ,die Sicherung verhindert das wieder einfahren und es fehlt an Weg um diese zu entriegeln .......

Hallo,
und um genau dieses zu verhindern, ist irgendwo vorne in der Nähe des Lenkgetriebes,
ein kleiner Blechbügel mit einem elektrischen Endschalter, der die Hupe betätigt, sobald der max. Kippwinkel erreicht ist.

Wer trotz dem Höllenlärm der dann entsteht noch weiter kippt, dem ist schwer zu helfen.
Zum Zweiten ist der Bügel dann verbogen, und somit ist die Hupe beim Nächsten Kippvorgang ausser Funktion.
Dann sind solche Probleme wie von Ulf beschrieben, vorprogrammiert.

Ich hab auch schon gesehen, daß jemand hinten an dem Fahrerhaus eine Art Fangseil angebracht hatte,
quasi als mechanische Sperre.
Wenn man keine Sicherung, gleich welcher Art, hat, wird das oben beschriebene immer wieder passieren.

Beim 170 D11 muss man ja, bevor man die Hütte kippt, den Kühlergrill "ausklappen".
Obwohl mir das bekannt war, habe ich mir das Ding 3 mal zerquetscht, -- und wieder gerichtet und lackiert.
Das 4. und weitere male hab ich dadurch verhindert, daß ich in den gleichen Stromkreis für die Hupe
zwei zusätzliche Endschalter verbaut habe. Einen Öffner, direkt hinten an der Fahrerhaus - Verrigelung,
und einen Schließer vorne am Grill.

Wenn jetzt der Grill nicht ausgeklappt ist, und ich hebe das Haus nur geringfügig an, plärrt sofort die Hupe.

Hat mir schon einige male Grill - Richten, und nachlackieren erspart.

Rolf

[franz_appa]

...Hupen gibt es nicht...braucht auch keiner...

Herzlichst Hans

Hallöchen vom natte

Einspruch!!
Wenn man diese Zylinder soweit ausfahren kann, das man sie ohne größere Checkung/Reparatur nicht wieder runterbekommt...
dann finde ich das eine Wahrnung per Hupe sehr wohl sinnvoll ist !!!
Das ist doch eine klassische Fehlkonstruktion - deswegen wurde die Hup-Geschichte da wahrscheinlich mal schnell nachträglich reinkonstruiert...

Oki - hilft dem Ulf jetzt nicht mehr...
Aber wir alle sind gespannt auf Ulf's nächstes Anheben der Kabine...

Greets
natte

[theutone]

Ich hab auch schon gesehen, daß jemand hinten an dem Fahrerhaus eine Art Fangseil angebracht hatte,
quasi als mechanische Sperre.

Tach,

hatte die Bundeswehr bei den 320D22FS Sattelzugmaschinen serienmäßig.

Gruß
Patrick

[Wilmaaa]

... die Hütte ist wieder unten

Hab ich mir gedacht - das Problem kommt mir nämlich bekannt vor

Kann mich nur grad nicht erinnern, ob Jan damals dazu auch einen Thread eröffnet hatte.

[Ulf H]

... das Problem kommt mir nämlich bekannt vor ...

... und was war damals die Lösung? ...

Gruss Ulf

[Wilmaaa]

Es gab keine Lösung, außer: warten. Und dann kam's auch wieder runter.

[Ulf H]

... na dann ... bin ja mal gespannt wie es sich beim nächsten Mal verhält ...

Gruss Ulf

[Ural 4320 bywolf]

Hey,

Die Luft in der Hydraulik kann so etwas nicht verursachen, auch dass die Sicherungsventiele spinnen ist unwarscheinlich. (Entsperrbares Rückschlagventi, DBV und SRV kommt auf die Bauart an) Sie können höchstens durch Ölschlamm verdreckt sein. (Siebe)

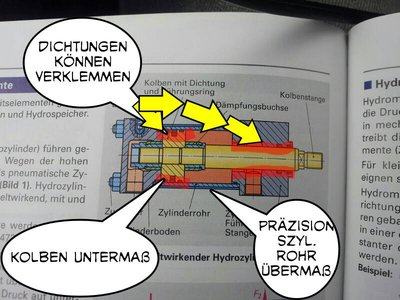

Es klingt eher so dass deine Kolbenstange und der Kolben im Präzisionszylinderrohr Spiel hat. Sodass die Kolbenstange und der Kolben sich im Präzisionsrohr Verklemmt. Wir haben öfters Zylinder da, die solch ein Spiel aufweisen und bei denen sich dann die Stützringe und Dichtungselemente in den Spalt einarbeiten und somit alles blockieren. Ein Einfahren ist dann nur bis zu dem Punkt möglich andem sich die Kolbenstange und die Dichtungen verkanten. Bei dir 5 cm.

Abhilfe schaffst du vorübergehend mit neuen Dichtungen oder dauerhaft mit einem neuen Zylinder.

(Wenn du ihn oben gelöst hast und gedreht, schlüpfen die Stützringe und Dichtungen in die Tasche zurück, und geben den Kolben und die Kolbenstange wieder frei)

(Eigene Erfahrung) :grins:
Grüße vom Hochdruckverletzten

[Ural 4320 bywolf]

...Handrad an der Pumpe Ventil nach links,

Das Handrad entsperrt das Rüchschlagventiel.


Und ein Stromregelventiel sorgt dafür dass dein Fahrerhaus nicht zu schnell abkippt. Wenn das falsch eingestellt ist funktioniert das abkippen natürlich auch ned... aber eher unwahrscheinlich wenn es früher wenigstens einmal richtig funktioniert hat.

[Ulf H]

ein kleiner Blechbügel mit einem elektrischen Endschalter, der die Hupe betätigt, sobald der max. Kippwinkel erreicht ist....Wer trotz dem Höllenlärm der dann entsteht noch weiter kippt, dem ist schwer zu helfen....
Zum Zweiten ist der Bügel dann verbogen, und somit ist die Hupe beim Nächsten Kippvorgang ausser Funktion.
Dann sind solche Probleme wie von Ulf beschrieben, vorprogrammiert....

... und genau dieser Schalter ist tot ... aussedem ist das Blech verbogen, war aber schon vor meiner Zeit so ... hat zufällig jemand Nummer und Bezugsquelle für entsprechende Schalter, auch für die "Grillsicherung" ...

Gruss Ulf

[Maggi-Fan]

....... hat zufällig jemand Nummer und Bezugsquelle für entsprechende Schalter, auch für die "Grillsicherung" .......

Hi Ulf,

die entsprechenden Endschalter habe ich mir im Zubehör-Handel im "HELLA" Katalog ausgesucht.
z.B. diesen : Art-Nr: 6ZF003272011 und diesen : Art-Nr: 6LF007356001 , 1 x Öffner, 1 x Schliesser.

Die gibt's auch von "FEBI", oder "QUINTON HAZELL"



Rolf

[Snoopy]

Hi zusammen,

hol das Problem nochmal raus, denn mir geht es nun genauso. Das Fahrerhaus lässt sich hoch pumpen und fährt dann nicht mehr ab,
ich habe auch den Magirus 170 D, das Pumpengehäuse mit einem Ventil zum ablassen. Wenn ich das sehr langsam und vorsichtig mache geht es ein paar Zentimeter runter und bleibt dann aber wieder hängen. Gibt es da Ersatzteile oder Austauschteile oder kann man das Reparieren?

Danke vorab schon mal

Grüße Snoopy

[AlfredG]

Alles lesen hilft...........
Das ist eine Sicherheitseinrichtung damit man nicht von der Kabine erschlagen wird.
Beim ablassen das Ventil nur ganz wenig öffnen und ganz langsam muß die Kabine runter kommen, sonst greift der Blokiermodus.
Da ist nichts kaputt, muß man nur üben.

[Snoopy]

Ich habe alles gelesen... es tut sich aber nichts, ich öffne das Ventil Millimeter für Millimeter und
Pump es wieder auf. Ich gehe mal davon aus das dieser Blockiermechanismus nicht mehr öffnet.

[DaPo]

Hallo,

ich weiß nicht, was für Systeme Magirus verbaut hat.

Bei unseren LKWs ist es ganz normal, daß die Fahrerhäuser auch wieder runter gepumpt werden. SONST wäre was kaputt...

[Weickenm]

Moin!

falls es der Zylinder sein sollte, davon hätte ich noch einen...

Viel Erfolg bei der Reparatur

beste Grüße
Florian

[sico]

Ich habe alles gelesen... es tut sich aber nichts, ich öffne das Ventil Millimeter für Millimeter und
Pump es wieder auf. Ich gehe mal davon aus das dieser Blockiermechanismus nicht mehr öffnet.

Öfter probieren . Die Rücklaufbremmse klemmt anfangs gerne mal nach wenigen Millimetern.
Das löst sich normalerweise, wenn man das öfter macht.
Das Handrad nur ganz wenig öffnen und ganz langsam senken. Wenns klemmt, wieder etwas hoch pumpen und dann wieder senken.
Mfg
Sico

[Ulf H]

... stimmt, kann echt zickig sein ... ich erinnere mich auch an nervig viel notwendige Versuche ... das ist das alte System, das mit runterpumpen kam wenig später ...

Gruss Ulf
