Außenspiegel Iveco 90-16

[TagAuch]

Hallo zusammen
Nach stillem mitlesen hab ich mir endlich meinen Iveco 90-16 gekauft. Es ist ne ehemalige Feuerwehr aus Dortmund. Jetzt steht sie bei mir in München.
Jetzt tut sich auch gleich die erste Frage auf.
Meine Aussenspiegel lassen sich nicht anklappen. Das heißt sind sind starr. Meiner Meinung nach fehlt bei der oberen Befestigung eine Feder die der Raste erlaubt zu rasten.
Kann mir bitte jamand schildern wie es bei seinem Iveco aussieht damit ich weiss nach welchen Teilen ich suchen muss. Ein Bild wäre natürlich spitze.
Vielen Dank im voraus
Hermann

[grijo]

Ich weiss nicht wie das aussehen soll....aber bei ebay-kleinanz eigen wird gersde ein 90_16 geschlachtet und in teilen verkauft.

[4rm]

Tach auch!

Herzlich willkommen - hier im Forum ... und in der (mittelbaren) Nachbarschaft. Du kannst Dir gerne unseren 90-16 ansehen - ist in fahrradweite (mehr per PN).

Hier ein paar Bilder die hoffentlich weiterhelfen:


Viele Grüße,

4rm

[CharlieOnTour]

Hallo Hermann,
erfahrungsgemäß kann die Mechanik sehr fest sitzen.
Ich würde ein paar Tage lang WD40 sprühen und dann mal mit dosierter Gewalt ran gehen.
Das sich die Spiegel nicht klappen lassen, kann ich mir nicht vorstellen. Das wäre nicht zeitgemäß.

Gruß
Chris

[iveco60-9a]

Item P. Number QTY TO-NR Benennung Bemerkung
COD-PROT

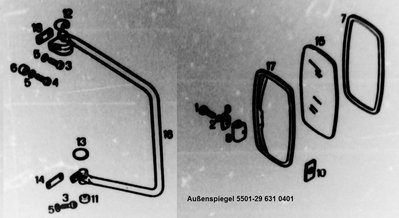

Außenspiegel I 5501-29 631 0401
1 1111158 1 8820-01 Sechskantschraube M8x50
2 1117865 1 1130-04 Zahnscheibe D= 8,4mm
3 41800414 1 1163-01 Kreuzschlitzschraube M6x20
4 41800588 1 1163-01 Kreuzschlitzschraube M6x35
5 41800681 1 8822-13 Zahnscheibe A 6,4
6 42205526 2 5511-29 Buchse
7 80001745 2 5511-29 Einfassung
8 80001746 2 5511-29 Klemmstück
9 80001747 2 5511-29 Halter
10 80001748 2 5511-29 Platte
11 80001752 2 5511-29 Abdeckkappe
12 80001753 2 5511-29 Abdeckkappe
13 80001760 2 5511-29 Abdeckkappe
14 86002894 2 5511-29 Unterlage
15 86002937 2 5511-29 Spiegelglas
16 86003143 2 5511-29 Spiegelhalter
17 86003144 2 5511-29 Spiegelkopf
18 86003145 2 5511-29 Unterlage

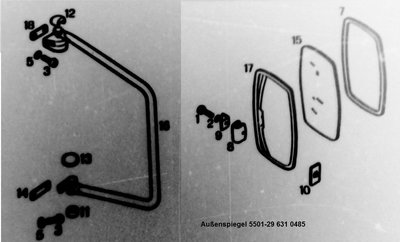

Außenspiegel II 5501-29 631 0485
1 1111158 1 8820-01 Sechskantschraube M8x50
2 1117865 1 1130-04 Zahnscheibe D= 8,4mm
3 41800414 1 1163-01 Kreuzschlitzschraube M6x20
5 41800681 1 8822-13 Zahnscheibe A 6,4
7 80001745 2 5511-29 Einfassung
8 80001746 2 5511-29 Klemmstück
9 80001747 2 5511-29 Halter
10 80001748 2 5511-29 Platte
11 80001752 2 5511-29 Abdeckkappe
12 80001753 2 5511-29 Abdeckkappe
13 80001760 2 5511-29 Abdeckkappe
14 86002894 2 5511-29 Unterlage
15 86002937 2 5511-29 Spiegelglas
16 42209211 2 5505-29 Spiegelhalter
17 86003144 2 5511-29 Spiegelkopf
18 86003145 2 5511-29 Unterlage


Ist zwar vom Iveco 75-9, aber die müssten bei allen 4er Clubs passen.

Gruß Daniel

[TagAuch]

Tach auch!

Herzlich willkommen - hier im Forum ... und in der (mittelbaren) Nachbarschaft. Du kannst Dir gerne unseren 90-16 ansehen - ist in fahrradweite (mehr per PN).

4rm

Auf das Angebot komme ich gerne zurück.

Hallo Hermann,
erfahrungsgemäß kann die Mechanik sehr fest sitzen.
Ich würde ein paar Tage lang WD40 sprühen und dann mal mit dosierter Gewalt ran gehen.
Das sich die Spiegel nicht klappen lassen, kann ich mir nicht vorstellen. Das wäre nicht zeitgemäß.

Gruß
Chris

Ich hab das gestern alles auseinander genommen. Am unteren Teil des oberen Bolzen ist ein Querstift welcher in einer Nut im oberen Halter rastet. Meiner Meinung nach muss entweder der Querstift oder die Nut federn. Tut weder das eine noch das andere.

Ist zwar vom Iveco 75-9, aber die müssten bei allen 4er Clubs passen.

Gruß Daniel

Danke für die Bilder. Man erkennt bei der oberen Halterung leider zu wenig. Als ich heute meine Reifenfreigabe bei Iveco geholt habe hab ich kurz mit einem Lagerist gesprochen. Der will nächste Woche mal schauen ob er noch Unterlagen findet.

Grüße
Hermann

[meggmann]

Alles auseinandernehmen (sind ja nur ein paar Teile) und ordentlich gangbar machen...

Reifenfreigabe für welche Reifen/Räder?

Gruß, Marcel

[TagAuch]

Alles auseinandernehmen (sind ja nur ein paar Teile) und ordentlich gangbar machen...

Reifenfreigabe für welche Reifen/Räder?

Gruß, Marcel

365/80 R 20. Hat nur zwei Tage bei Iveco Bayern gedauert.
Auseinander gebaut hatte ich es schon aber nicht das federnde Teil gefunden.

[rafi911]

Hallo,

kann man das Einklappen auch schwerer einstellen?
Meine klappen sich während der Fahrt an :-(

Danke

Gruß
Rainer

[meggmann]

Unten fester anziehen dann klappen die nicht so leicht.

Gruß Marcel

[Bahnhofs-Emma]

Hallo,

den gleichen Effekt hatte ich am rechten Außenspiegel vom 110-17, ein Gußteil war gebrochen, als Ersatzteil aber noch zu beschaffen. (siehe verlinkter Thread)

Grüße
Marcus

[rafi911]

Danke für die Antworten :-)

Habe unten festgezogen, morgen teste ich das....

Gruß Rainer

[rafi911]

Danke für die Antworten :-)

Habe unten festgezogen, morgen teste ich das....

Gruß Rainer

Hat funktioniert :-)
