FM 130 F 9 FA welche Kuplung

#1 Beitrag von Bene » 2016-04-19 20:59:48

Hallo,
nachdem jetzt der Führerschein, HU und Oldtimergutachten bestanden sind hat sich nach 10 Km
der Kupplungsbelag komlett gelöst...

Das Magirusle ist ein THW Fz. Bj 84 130 PS mit ZF 5 Ganggetriebe und Sachs Kupplung.

2.1 6591 2.2 00000000000
Fahrgestell 4900154101

Kann mir jeman sagen ob da eine 310 mm uder 350 mm Kuplungsscheibe verbaut ist?

Besten Dank Benedikt

-> wenn jemand lust hat mit mir in Ulm draußen die Kupplung zu wechseln, es gibt gutes Bier uns Steaks... .
Bene
Fahrzeug: Magirus-Deutz FM 130 D 9 FA

sico
Forumsgeist
Beiträge: 5537
Registriert: 2006-10-05 19:52:42
Wohnort: 84556 kastl

Re: FM 130 F 9 FA welche Kuplung

#2 Beitrag von sico » 2016-04-20 9:35:50

hallo Bene,
habe mal in die Sachs-Liste reingeschaut.
Der 130 F9 FA ist darin nicht gelistet. Stimmt die Typenbezeichnung F9 wirklich? Kenne ich so bislang nicht.

Für den 130 D9 FA findet sich eine 295 mm Reibscheibe mit Artikel-Nummer 1861 479 032 mit Ausrücklager 3151 199 001,
sowie für den F6L916 Turbo-Motor (160 PS?) eine 310 mm Reibscheibe mit der Nummer 1861 577 037 auch mit Ausrücklager 3151 199 001.

Für den 130 D9 AL findet sich eine 350er Scheibe mit Nummer 1878 001 070 mit Ausrücklager 3151 007 303.

Gewissheit gibt's wohl erst nach dem Ausbau der alten Reibscheibe, wobei ich glaube, dass die 295er Scheibe die richtige sein sollte.

mfg
Sico

Bene
neues Mitglied
Beiträge: 13
Registriert: 2016-01-17 22:29:06

Re: FM 130 F 9 FA welche Kuplung

#3 Beitrag von Bene » 2016-04-20 22:35:58

Hallo Sico,
besten dank für das Nachschauen, du hast recht es ist ein
FM 130 D 9 FA

meiner vom THW hat nur 130 Ps aber trotzdem einen Turbo
die Feuerwehrern haben bei gleicher Bezeichnung oft 160 Ps.

-> ich werde berichten was wirklich drin ist.

Habe ich auch eine Chancse in die Sachs Liste zu schauen?
Gruß und Dank Bene
Bene
Fahrzeug: Magirus-Deutz FM 130 D 9 FA

Benutzeravatar
Uwe
Forenteam
Beiträge: 11167
Registriert: 2006-10-02 11:07:49
Wohnort: 35519 Rockenberg / Wetterau
Kontaktdaten:

Re: FM 130 F 9 FA welche Kuplung

#4 Beitrag von Uwe » 2016-04-21 8:12:57

Hallo,

der Online-Katalog ist hat nicht ganz den Umfang der alten Papierlisten, ist aber ein Anfang:

https://webcat.zf.com/

Uwe
No, we do not have a sense of humour we're aware of.
-------------------------------------------
Shit. - What? - Rollers... - No. - Yeah. - Shit.

Bene
neues Mitglied
Beiträge: 13
Registriert: 2016-01-17 22:29:06

Re: FM 130 F 9 FA welche Kuplung

#5 Beitrag von Bene » 2016-04-25 15:03:39

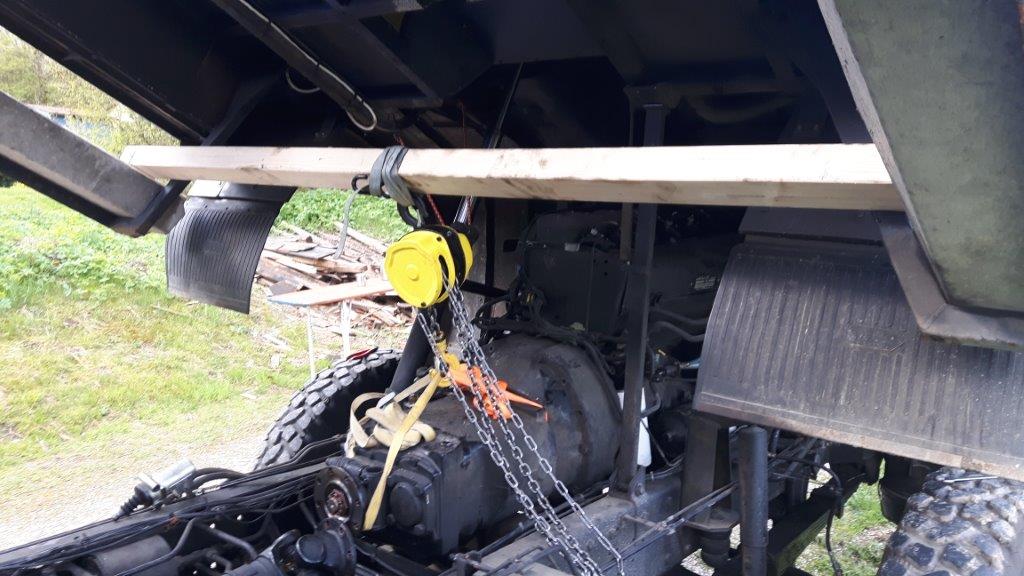

Ich war am Wochenende fleißg;
also in meinem 130 PS

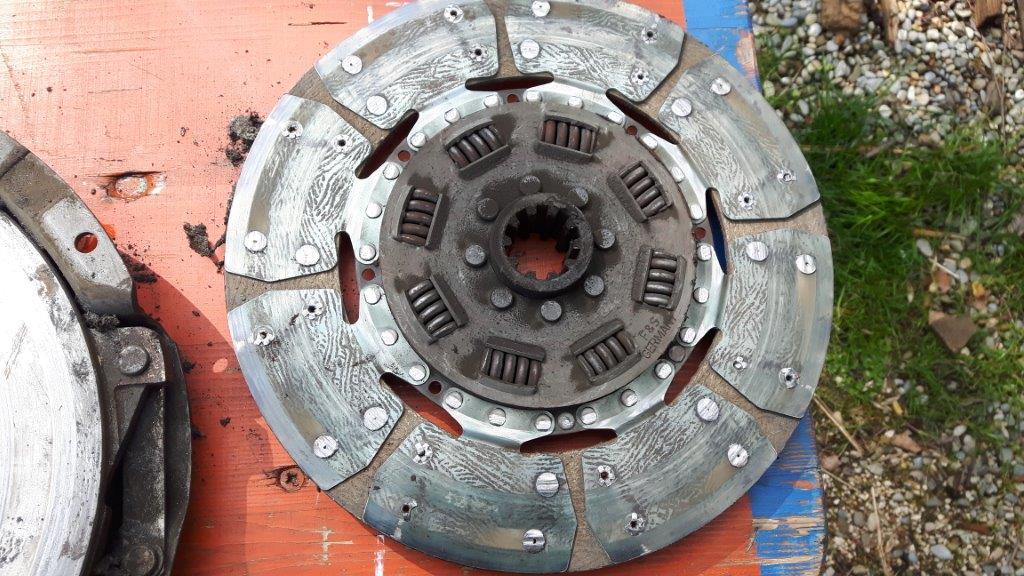

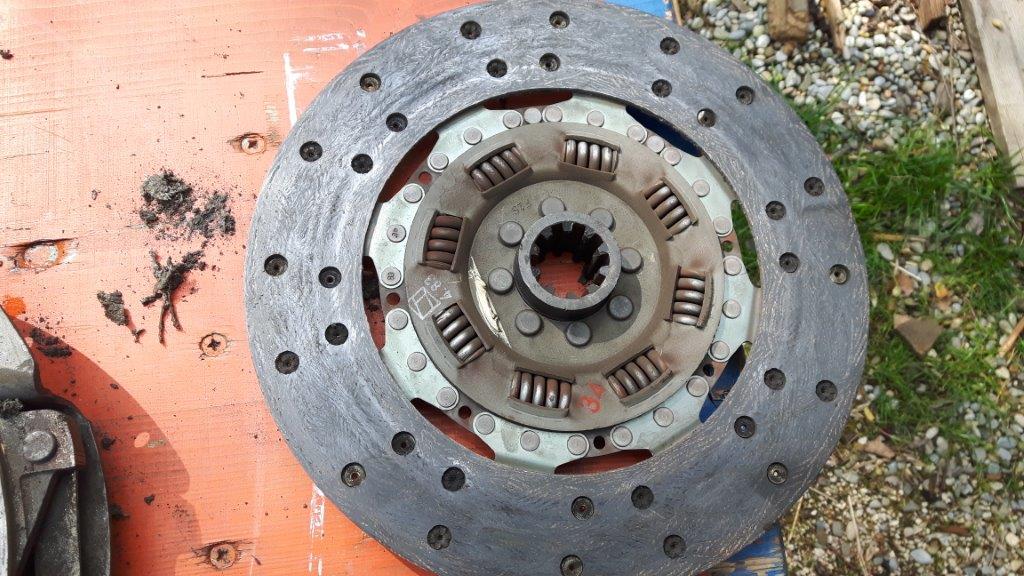

FA 130D9 (mit turbo) ist eine 310 mm Reibscheibe verbaut von der sich auf der seite der Druckplatte der Belag komplett gelöst hat.

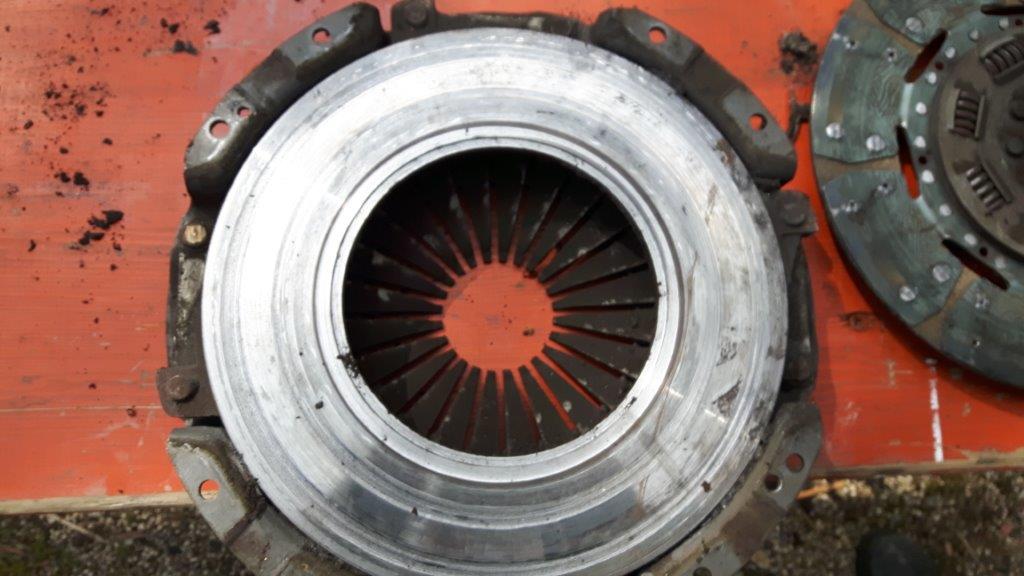

So, ich mach mich jetzt auf die Suche nach einer Reibscheibe und einem Kupplungsautomaten, den haben die Nieten nähmich ganz schön zugesetzt.

Danke für Eure wie immer schnelle Unterstützung
Dateianhänge
Bene
Fahrzeug: Magirus-Deutz FM 130 D 9 FA

Allradwilli

Re: FM 130 F 9 FA welche Kuplung

#6 Beitrag von Allradwilli » 2016-04-25 16:16:22

Hallo,

frag hier mal nach!

ZF Sachs AG Werk Bielefeld

Ansprechpartner: Gerd Bobermin / Frank Laß

D - 33647 Bielefeld
Deutschland

Tel.: 0521 / 4 17 03 30

Email: gerd.bobermin@zf.com
Internet: http://www.zf.com

Bene
neues Mitglied
Beiträge: 13
Registriert: 2016-01-17 22:29:06

Re: FM 130 F 9 FA welche Kuplung

#7 Beitrag von Bene » 2016-05-22 21:10:48

Moin das Auto fährt wieder,
aber vorschicht die Druckplatte aus der Sachsliste hatte nicht gepasst.
Ich melde mich nochmal mit der passenden Teilenummer
Bene
