MB GV4-95 Verschleiß der Sycronringe / Schiebemuffe messen

[itchyfeet]

.
Wir überholen gerade ein GV4-95 Getriebe.

Weis jemand wie man den Verschleiß der Sycronringe / Schiebemuffe messen kann ?

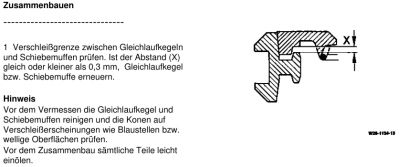

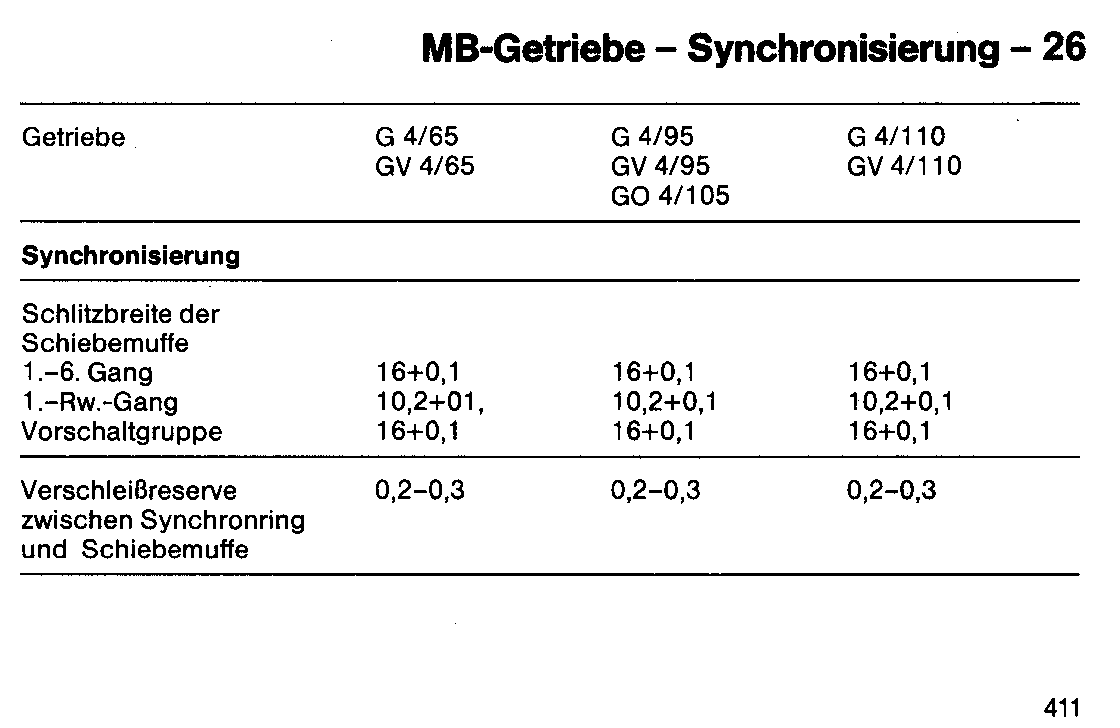

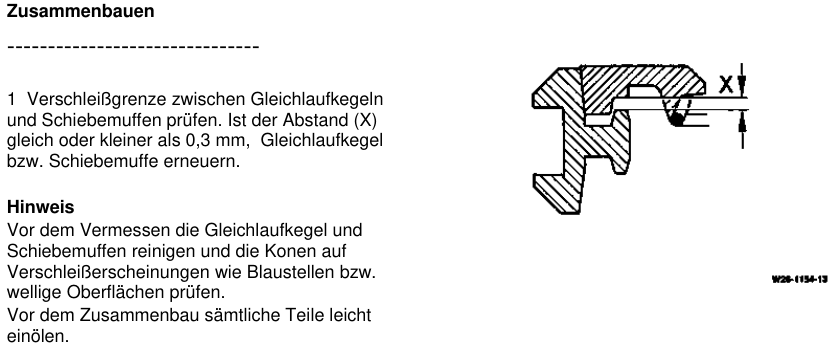

Die Erläuterungen im WIS sind nicht sehr hilfreich .. wie soll ein 0.3er Innenmaß gemessen werden
.

Danke !!

[lura]

Einen Zinndraht auf 0.3 mm quetschen, der sollte dann nicht reingehen, kann man auch mit 0,2 mm anfangen und ihn dann dicker lassen und weiterversuchen, bis er stramm sitzt

[itchyfeet]

Hallo Bernd !

Vielen Dank für den Tipp, aber hast Du den den Spalt selbst einmal so vermessen ?

Das Problem ist ja das man an die eingezeichnete Stelle kaum erreichen kann und man eigentlich

auch an der gegenüberliegenden Seite messen muss da der Syncronring sonst nicht gerade in de Schiebemuffe liegt ...

Ich breche mir die Finger dabei ab und es ist kein Messen, sondern eher ein raten !

Gibt es eine andere Methode den Verschleiß zu messen ? Stapelhöhe ( Syncronring - Muffe - Syncronring ) oder so ?

[FrankS]

Moin, es gibt da so ein Quetschband um z.B. Lagerspiel auszumessen. Die gequetschte Breite des Bandes gibt das Spaltmaß. Gibt es für verschiedene Maße. Möglicherweise auch für 3/10.. Komm grad leider nicht auf den Namen...
Grüße Frank

[GrafSpee]

Du meinst Plastigauge.

MfG Jens

[sico]

hallo Rico,
eins der beiden Elemente arretieren und ans andere Element eine Meßuhr. Dann verschieben und schauen, was die Meßuhr sagt.
LG
Sigi
