hier: http://www.hansebubeforum.de/showtopic. ... pagenum=17

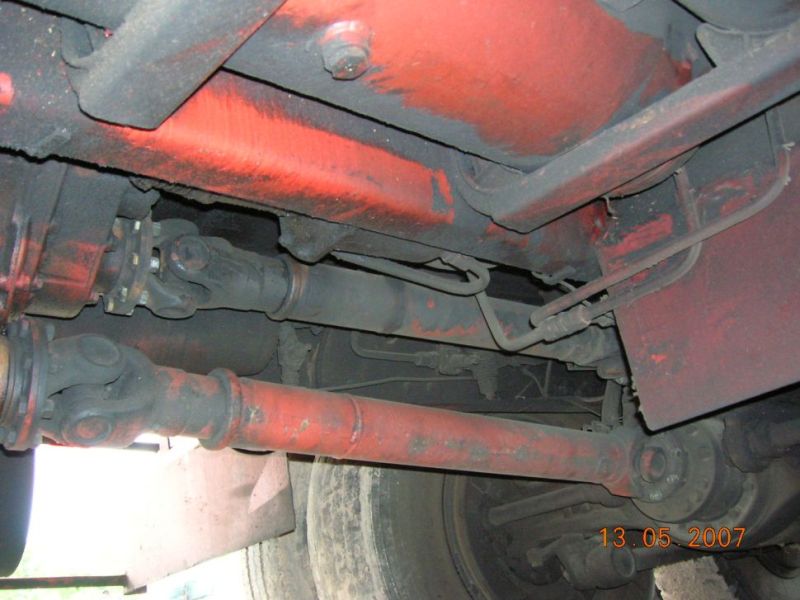

in Beitrag 409 gehts um die Kardanwellen auf diesem Bild:
http://www.hansebubeforum.de/extern/web/hd141a.JPG
Aussage ist, die beiden Kardanwellen treiben jeweils eine Hinterachse an, statt eines Durchtriebs der 1. Achse.

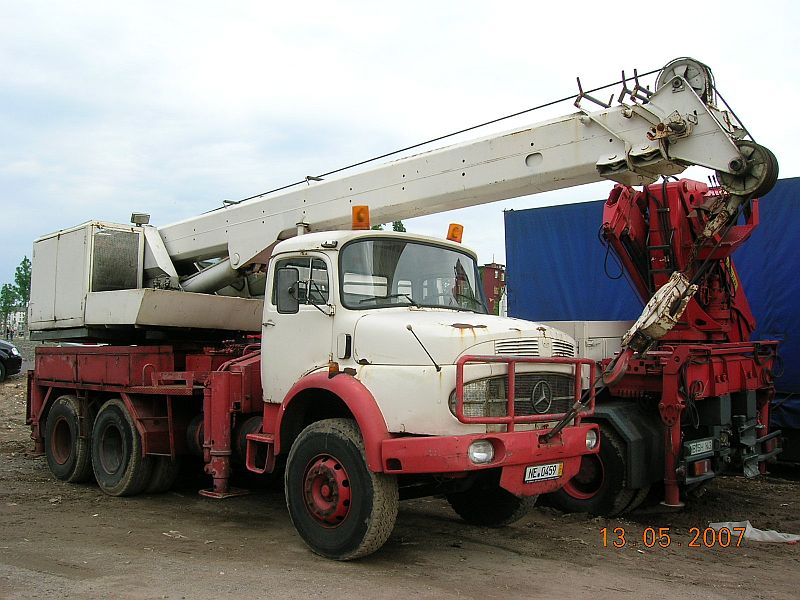

Das ganze ist an diesem Fahrzeug hier verbaut:
http://www.hansebubeforum.de/extern/web/hd143a.JPG
Hat Mercedes sowas wirklich gebaut oder ist das nur ein eher merkwürdiger Nebenabtrieb?
MfG
Stefan
Antrieb Hinterachsen schwere Kurzhauber 6x4
Moderator: Moderatoren
-
reo-fahrer
- Forenteam
- Beiträge: 3268
- Registriert: 2006-10-01 9:03:18
- Wohnort: Nürnberg
- Kontaktdaten:
Antrieb Hinterachsen schwere Kurzhauber 6x4
Tankwart zum LKW-Fahrer: Du tankst Super!
LKW-Fahrer zum Tankwart: danke, ich ich mach das ja schon ne ganze Weile.
LKW-Fahrer zum Tankwart: danke, ich ich mach das ja schon ne ganze Weile.
-
Pirx
- Säule des Forums
- Beiträge: 17783
- Registriert: 2006-10-04 20:03:38
- Wohnort: Raum Stuttgart
- Kontaktdaten:
Hallo Stefan!
Ja klar, diese Art von Antrieb gabs eine Zeit lang bei Mercedes.
Um einen 6x4-LKW zu bauen, hat man eine Art Verteilergetriebe eingebaut, von dem aber keine Gelenkwelle zur Vorderachse ging, sondern je eine zu jeder Hinterachse.
Der Grund war angeblich, daß man damals noch keine passende Durchtriebsachse hatte. Das ist eine Hinterachse, von der mit einer superkurzen Gelenkwelle die zweite (ganz normale) HInterachse angetrieben werden kann.
Sobald eine solche Achse vorhanden war, hat man auf das übliche System umgestellt. Das war wesentlich einfacher, billiger und leichter: kein Verteilergetriebe, nur eine lange Kardanwelle zur ersten Hinterachse mit Durchtrieb und dann eine Mini-Gelenkwelle zur zweiten Hinterachse. Fertig.
Pirx
P.S.: irgendwo hatte ich noch eine schöne Schnittzeichnung von einem solchen Antriebsstrang. Muß mal suchen ...
Ja klar, diese Art von Antrieb gabs eine Zeit lang bei Mercedes.
Um einen 6x4-LKW zu bauen, hat man eine Art Verteilergetriebe eingebaut, von dem aber keine Gelenkwelle zur Vorderachse ging, sondern je eine zu jeder Hinterachse.
Der Grund war angeblich, daß man damals noch keine passende Durchtriebsachse hatte. Das ist eine Hinterachse, von der mit einer superkurzen Gelenkwelle die zweite (ganz normale) HInterachse angetrieben werden kann.
Sobald eine solche Achse vorhanden war, hat man auf das übliche System umgestellt. Das war wesentlich einfacher, billiger und leichter: kein Verteilergetriebe, nur eine lange Kardanwelle zur ersten Hinterachse mit Durchtrieb und dann eine Mini-Gelenkwelle zur zweiten Hinterachse. Fertig.
Pirx
P.S.: irgendwo hatte ich noch eine schöne Schnittzeichnung von einem solchen Antriebsstrang. Muß mal suchen ...
Der mit der Zweigangachse: 15 Vorwärtsgänge, 3 Rückwärtsgänge, Split, Schnellgang, Differentialsperre
---
"Immer bedenken: Hilfe ist keine Einbahnstrasse, Geholfen-Werden ist kein Recht und es liegt an jedem selbst, inwieweit er sich hier in der Gemeinschaft (die im Extremfall so einiges gemeinsam schafft) involviert und einbringt."
Ein Unimog-Fahrer.
---
"Immer bedenken: Hilfe ist keine Einbahnstrasse, Geholfen-Werden ist kein Recht und es liegt an jedem selbst, inwieweit er sich hier in der Gemeinschaft (die im Extremfall so einiges gemeinsam schafft) involviert und einbringt."
Ein Unimog-Fahrer.
-
reo-fahrer
- Forenteam
- Beiträge: 3268
- Registriert: 2006-10-01 9:03:18
- Wohnort: Nürnberg
- Kontaktdaten:
Klingt interessant, hätte nicht gedacht, dass Mercedes so eine doch eher aufwändige Konstruktion gebaut hat...
-
Pirx
- Säule des Forums
- Beiträge: 17783
- Registriert: 2006-10-04 20:03:38
- Wohnort: Raum Stuttgart
- Kontaktdaten:
Ich hab's gefunden, hier ist das Schemabild:
Gezeigt ist ein 6x6, hier ist ein vollwertiges Verteilergetriebe eingebaut mit Flansch zur Vorderachse und Geländeuntersetzung und eben je einem Flansch für jede Hinterachse.
Beim 6x4 nennt sich das Teil Verzweiggetriebe, es fehlt der Antrieb der Vorderachse und die Geländeuntersetzung.
Pirx
Gezeigt ist ein 6x6, hier ist ein vollwertiges Verteilergetriebe eingebaut mit Flansch zur Vorderachse und Geländeuntersetzung und eben je einem Flansch für jede Hinterachse.
Beim 6x4 nennt sich das Teil Verzweiggetriebe, es fehlt der Antrieb der Vorderachse und die Geländeuntersetzung.
Pirx
Der mit der Zweigangachse: 15 Vorwärtsgänge, 3 Rückwärtsgänge, Split, Schnellgang, Differentialsperre
---
"Immer bedenken: Hilfe ist keine Einbahnstrasse, Geholfen-Werden ist kein Recht und es liegt an jedem selbst, inwieweit er sich hier in der Gemeinschaft (die im Extremfall so einiges gemeinsam schafft) involviert und einbringt."
Ein Unimog-Fahrer.
---
"Immer bedenken: Hilfe ist keine Einbahnstrasse, Geholfen-Werden ist kein Recht und es liegt an jedem selbst, inwieweit er sich hier in der Gemeinschaft (die im Extremfall so einiges gemeinsam schafft) involviert und einbringt."
Ein Unimog-Fahrer.
-
Christian H
- abgefahren
- Beiträge: 2440
- Registriert: 2006-10-03 20:26:12
- Wohnort: METROPOLREGION RHEIN-NECKAR
-
reo-fahrer
- Forenteam
- Beiträge: 3268
- Registriert: 2006-10-01 9:03:18
- Wohnort: Nürnberg
- Kontaktdaten:
-
Pirx
- Säule des Forums
- Beiträge: 17783
- Registriert: 2006-10-04 20:03:38
- Wohnort: Raum Stuttgart
- Kontaktdaten:
Ach ja, noch was!
Der aufwendige Antriebsstrang kommt in Verbindung mit den Ritzelachsen, wie sie baugleich bei MAN (z.B. 630L2A) oder ähnlich im IFA W50 verbaut wurden.
Mit der Entwicklung der Außenplanetenachse HL7 und ihrer Variante als Durchtriebsachse HD7 so um1972-1975 herum war das Thema erledigt.
Pirx
Der aufwendige Antriebsstrang kommt in Verbindung mit den Ritzelachsen, wie sie baugleich bei MAN (z.B. 630L2A) oder ähnlich im IFA W50 verbaut wurden.
Mit der Entwicklung der Außenplanetenachse HL7 und ihrer Variante als Durchtriebsachse HD7 so um1972-1975 herum war das Thema erledigt.
Pirx
Der mit der Zweigangachse: 15 Vorwärtsgänge, 3 Rückwärtsgänge, Split, Schnellgang, Differentialsperre
---
"Immer bedenken: Hilfe ist keine Einbahnstrasse, Geholfen-Werden ist kein Recht und es liegt an jedem selbst, inwieweit er sich hier in der Gemeinschaft (die im Extremfall so einiges gemeinsam schafft) involviert und einbringt."
Ein Unimog-Fahrer.
---
"Immer bedenken: Hilfe ist keine Einbahnstrasse, Geholfen-Werden ist kein Recht und es liegt an jedem selbst, inwieweit er sich hier in der Gemeinschaft (die im Extremfall so einiges gemeinsam schafft) involviert und einbringt."
Ein Unimog-Fahrer.
Hallo
die Ritzelachsen waren mit dem Einbau des OM403 ab Erscheinen des 1632 erledigt, da schon beim OM355 häufig die Steckachsen brachen. Deshalb wurde die AP-Achse notwendig.
Bei der"Einheitsachse" war das Diff sehr flach gehalten, so dass nur ein Stützlager für die Kardeanwelle erforderlich war. Die Achsen waren ohne Durchtriebsdiff. wesentlich leichter, was bei der Wagebalkenfederung für die geschobene Achse sehr vorteilhaft war.
Desweiteren waren die Betonmischer 6x4 mit HL5-Achsen versehen, auch hier war das Verteilergetriebe erforderlich, da es die HL5 ebenfalls nicht mit Durchtrieb gab.
die Ritzelachsen waren mit dem Einbau des OM403 ab Erscheinen des 1632 erledigt, da schon beim OM355 häufig die Steckachsen brachen. Deshalb wurde die AP-Achse notwendig.
Bei der"Einheitsachse" war das Diff sehr flach gehalten, so dass nur ein Stützlager für die Kardeanwelle erforderlich war. Die Achsen waren ohne Durchtriebsdiff. wesentlich leichter, was bei der Wagebalkenfederung für die geschobene Achse sehr vorteilhaft war.
Desweiteren waren die Betonmischer 6x4 mit HL5-Achsen versehen, auch hier war das Verteilergetriebe erforderlich, da es die HL5 ebenfalls nicht mit Durchtrieb gab.
Gruß Helmut
Dieser Beitrag wird mit hundert Prozent erdstrahlenfreien Elektronen übertragen
Wat wellste maache
Wat soll dä Quatsch
Dieser Beitrag wird mit hundert Prozent erdstrahlenfreien Elektronen übertragen
Wat wellste maache
Wat soll dä Quatsch
Re: Antrieb Hinterachsen schwere Kurzhauber 6x4
Wie war das bei dem Fahrzeug: hatte dieses Fahrzeug ein Achsausgleich? Mfg
